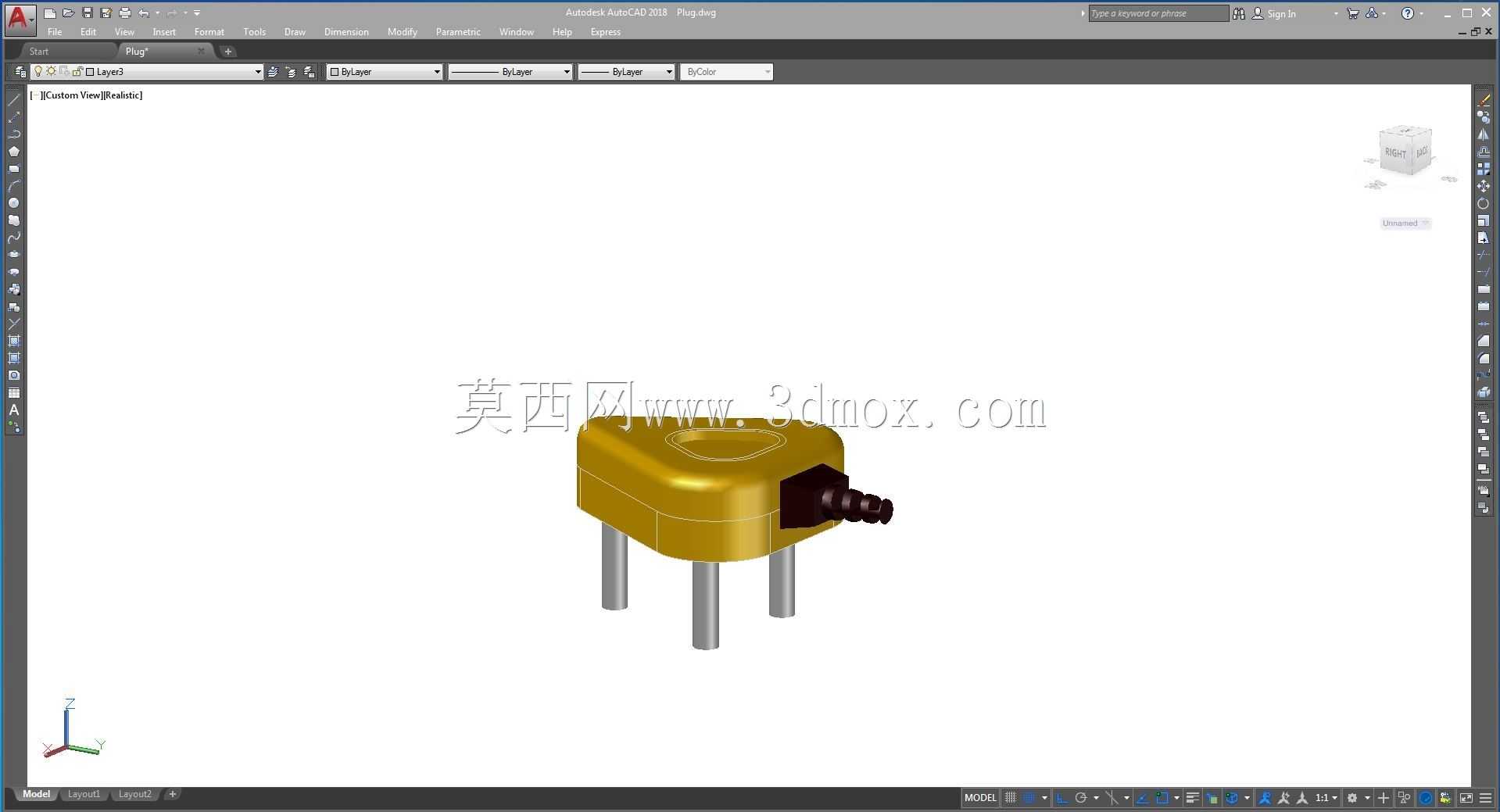

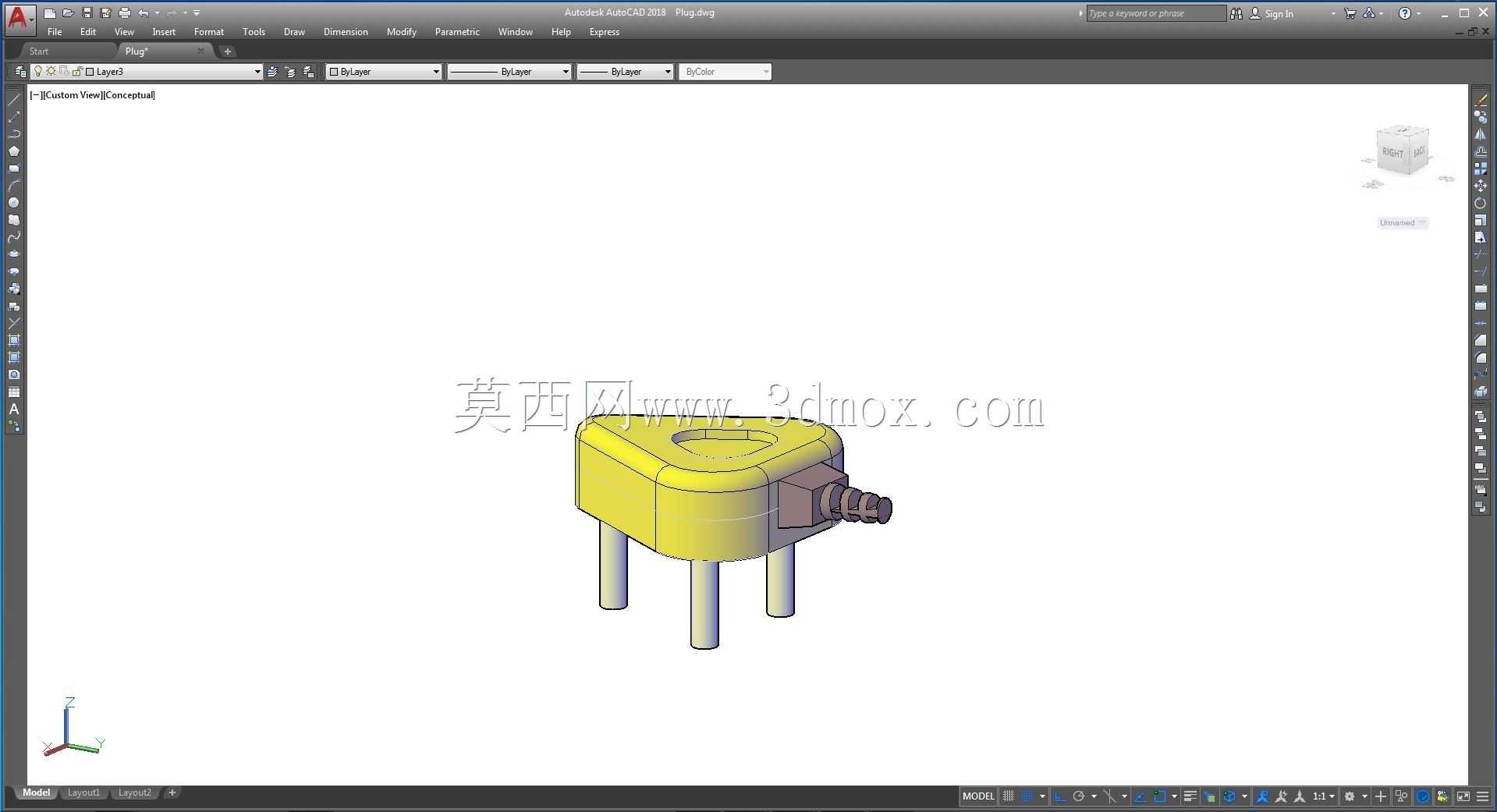

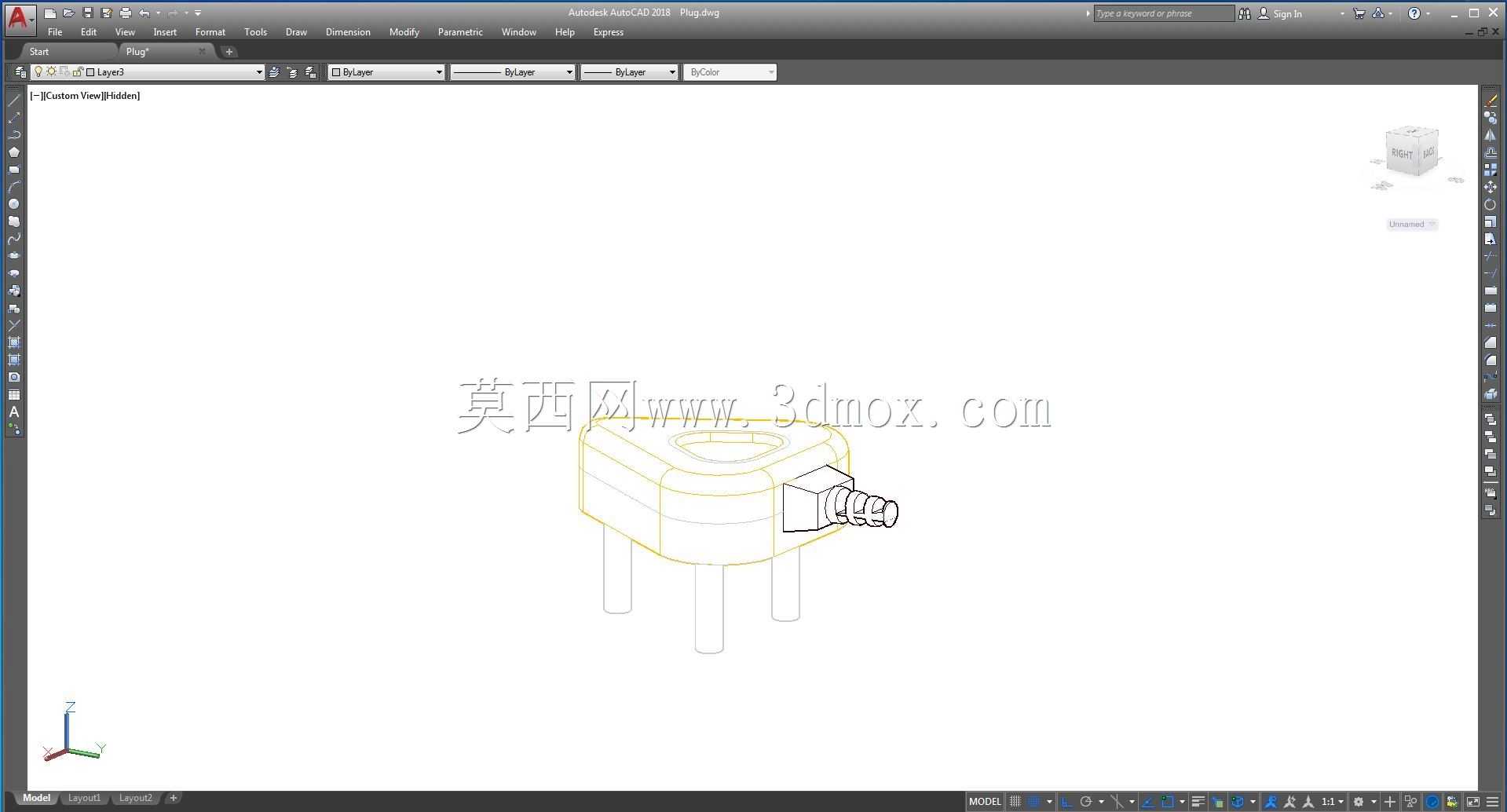

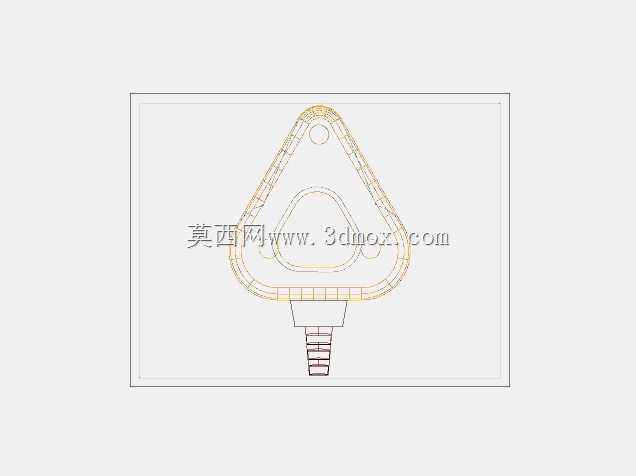

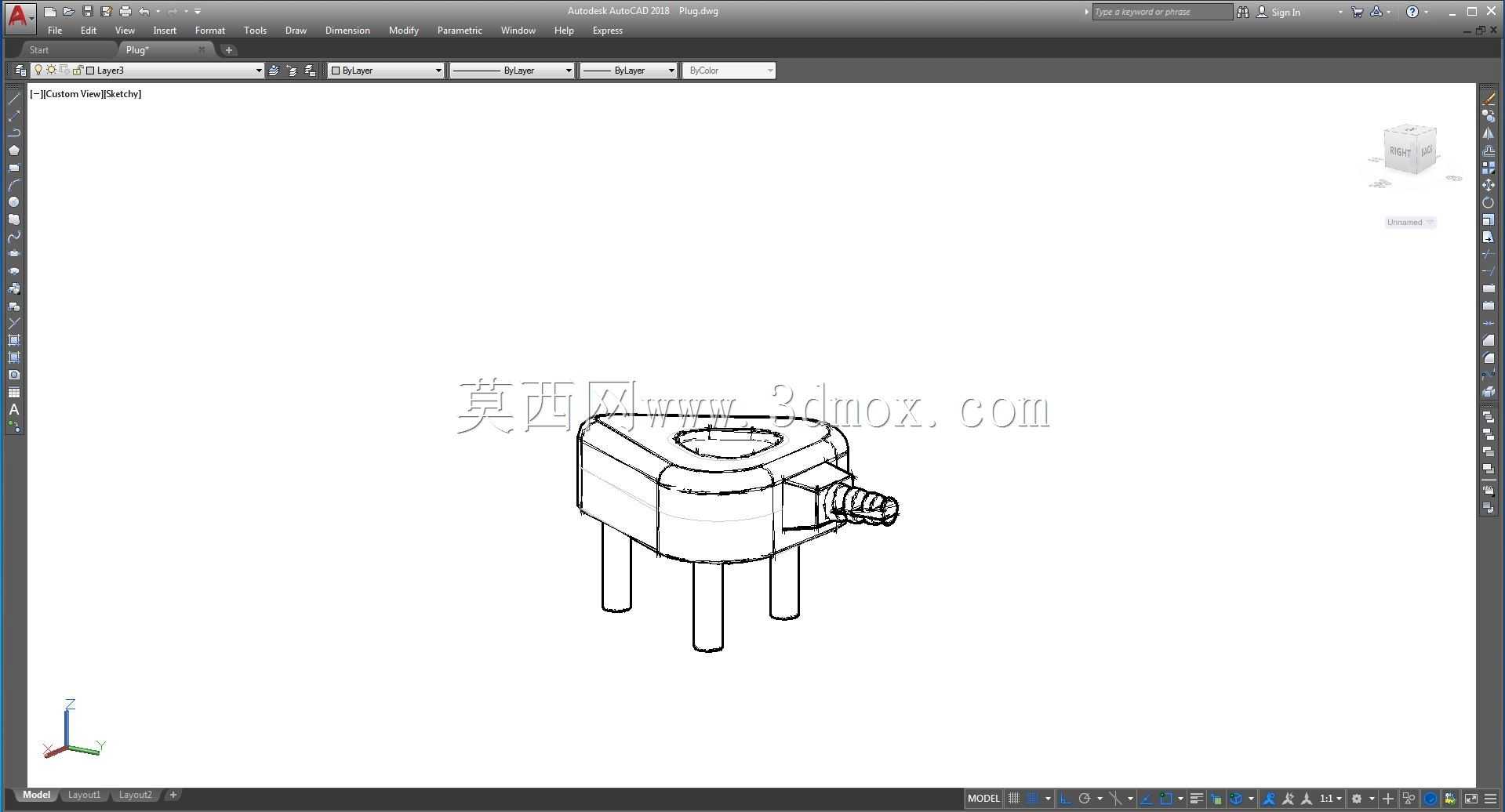

三角结构三针AC电源插头充电器结构

　　日常接触到的低压供电场景里，带接地极的三针AC插头是民用、小功率工业设备取电的核心接插部件，这款三角轮廓的三针插头充电器结构，适配多数需要可靠接地的小功率消费电子、小型工控外设的取电需求，和常规扁形三针插头不同，三角排布的插针布局能在插合时形成更稳定的受力三角，插拔过程中不会因为单侧受力出现插针弯折、接触片偏斜的问题。从实际应用场景来看，这类结构的插头常配套在对供电稳定性有要求的小型电源适配器、桌面型充电设备上，插针的排布间距严格遵循民用交流插座的通用安装尺寸，三个插针分别对应火线、零线、接地极，接地极的长度略长于另外两个载流插针，插合时优先接通接地回路，拔出时最后断开接地，能在设备出现漏电故障时第一时间形成保护通路，避免操作人员接触带电外壳。

　　设计过程中首先考虑的是插合后的防呆性能，三角排布本身就具备天然的防呆属性，不会出现插反、错位强行插入的情况，外壳的轮廓顺着插针的三角排布做了圆弧过渡，没有尖锐的棱角，插拔时手部握持的受力点刚好落在三角轮廓的三个侧边，施力方向和插合方向同轴，不会出现斜向发力导致的插座内部铜片变形。尾部的出线位置做了阶梯式的防弯折结构，每一级阶梯的直径逐步收窄，和线缆外被的硬度形成梯度配合，线缆在出线位置反复弯折时，应力会分散在多级阶梯的过渡段，不会集中在某一个截面导致线芯断裂，常规使用场景下，出线位置的弯折寿命能满足上万次弯折不出现线芯外露、绝缘层破损的要求。

　　外壳的内部腔体预留了足够的空间，除了固定三个插针的铆接位置，还能容纳小型AC-DC转换电路的元件，不需要额外扩展外壳体积就能把充电电路集成在插头内部，减少适配器的整体占用空间，插合在墙面插座上时，三角轮廓的投影面积和常规方形插头接近，不会遮挡相邻的插座插孔。安装边界方面，三个插针的中心距、伸出长度、插针直径都匹配通用国标10A三孔插座的尺寸要求，插针根部做了凸台限位，插入插座到位后凸台会贴紧插座面板，避免插针过度插入导致内部接线端受力，外壳的最大外轮廓尺寸控制在合理范围内，即使是密集排布的插排，插入这个插头后也不会和旁边的插头产生空间干涉。

　　外壳的分型面设置在三角轮廓的中部分型线上，上下壳扣合后缝隙均匀，不会出现明显的错位，扣合位置预留了超声焊接的筋位，装配后通过超声焊接就能实现壳体的密封，不需要额外打螺丝，既提升了装配效率，也能避免日常使用中螺丝松动导致的壳体开裂。插针和内部载流片的连接采用铆接结构，铆接位置的接触电阻控制在毫欧级，大电流通过时不会出现局部发热的情况，载流片的材质选用弹性铜材，和插座内部铜片接触时能保持足够的接触压力，长期插拔后也不会出现接触压力衰减导致的接触不良。从结构强度来看，三角轮廓的外壳本身就比扁平结构具备更好的抗挤压性能，即使不小心被重物压到，三角形的筋位结构能把外力分散到整个壳体，不会轻易出现壳体破裂、内部元件损坏的情况，外壳表面做了细磨砂纹理，握持插拔时不容易打滑，即使手部有少量汗渍也能稳定施力。
