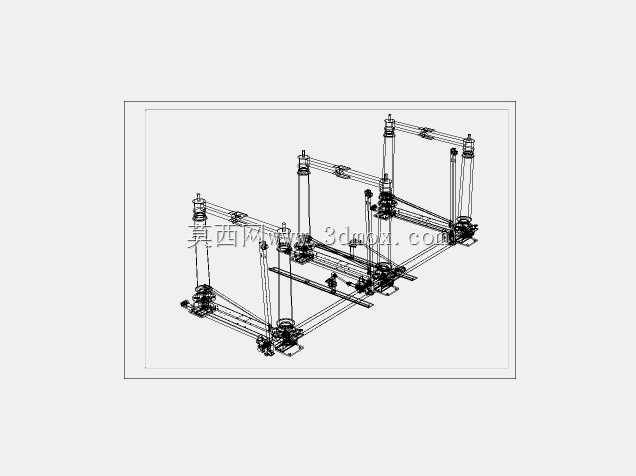

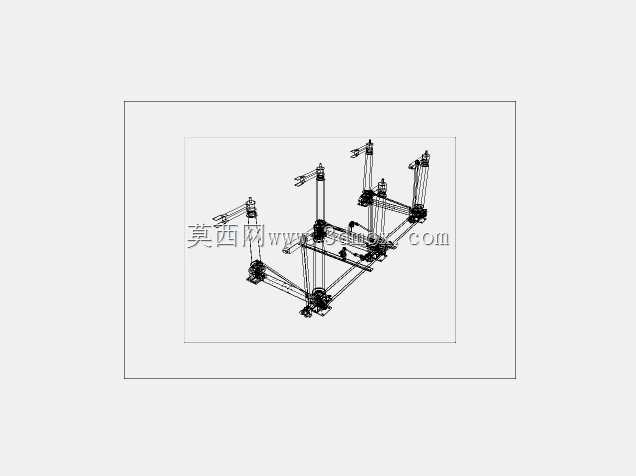

110kV水平式带接地高压隔离开关结构

项目分类:变压器/电感器 发布时间:2025-01-13 ID:896863
  • 110kV水平式带接地高压隔离开关结构
  • 110kV水平式带接地高压隔离开关结构
  • 110kV水平式带接地高压隔离开关结构

  在110kV电压等级的户外敞开式变电站中,水平布置的带接地隔离开关是母线侧、出线侧回路实现明显电气断开点的核心一次设备,这类设备通常承担着检修工况下隔离带电母线与待检修设备、配合断路器完成倒闸操作序列、接地侧合闸后释放线路残余电荷保障检修人员安全的核心作用,区别于垂直伸缩式、剪刀式隔离开关,水平布置的结构更适配低海拔、风压荷载适中的平原地区变电站,整体横向展开的布局不会占用过多垂直方向的构架空间,也能降低上层母线引接的金具复杂度。

  从结构设计逻辑来看,这套S2DA-T型隔离开关采用双断口水平回转的传动方案,极距设定为2000mm,刚好匹配126kV电压等级下相间安全净距要求,避免相间闪络风险。每极的主导电回路采用镀银铜质触指配合圆柱形触头的结构,合闸状态下接触压力由内置的弹簧结构提供,能够长期承载2000A的额定工作电流,动热稳定参数满足40kA短时耐受、100kA峰值耐受的要求,可覆盖常规110kV出线、主变进线回路的载流与短路耐受需求。每相配置独立的电动操作机构DSC,两台机构分别对应主刀闸与接地刀闸的驱动,二者之间设置有完善的机械闭锁与电气闭锁逻辑,只有主刀闸完全分闸到位后,接地刀闸才能执行合闸操作,反之接地刀闸未完全分闸时,主刀闸的合闸回路会被强制锁死,从结构根源上杜绝带负荷拉合刀闸、带电合接地刀闸的恶性误操作风险。

  建模过程中需要重点关注几个安装边界的尺寸匹配:首先是底座的安装孔位间距,需要和变电站土建预留的槽钢构架尺寸完全对齐,底座上的调节长孔可以抵消土建施工的毫米级误差,保证三相极间的平行度偏差控制在允许范围内;其次是导电臂的回转半径,分闸状态下导电臂打开后,带电部分对接地构架的最小安全距离必须满足110kV电压等级的户外净距要求,建模时需要预留足够的风偏摆动余量,避免大风工况下导电臂摆动引发对地放电;另外接地刀闸的合闸行程需要精准校核,保证接地触头能够完全插入主刀闸侧的接地静触头,接触深度符合工艺要求,避免接地回路接触电阻过大。

  从实际运维的角度出发,这套结构的转动关节处都设计有自润滑轴套,外露的传动连杆采用热镀锌防腐处理,适配户外长期日晒雨淋的工作环境,导电臂的外绝缘支柱采用高强瓷材质,爬电距离满足普通污秽地区的使用要求,如果用于重污秽区域可以通过更换硅橡胶复合绝缘子来提升爬距,不需要改动主体传动结构。电动操作机构的输出轴和隔离开关本体的传动主轴之间采用万向联轴器连接,可以抵消安装过程中轴系的同轴度偏差,降低传动卡涩的概率,机构内部集成的行程开关、辅助接点可以把刀闸的分合位置信号实时上传到变电站测控系统,方便远程监控设备状态。

  建模时需要还原整个传动链路的运动逻辑:主刀闸分闸时,电动机构带动主轴旋转,通过连杆机构驱动两侧的导电臂同步水平回转,最终到达分闸位置形成明显的断开点;合闸时导电臂反向回转,动触头精准插入静触头座,触指弹簧抱紧触头完成载流回路的导通。接地刀闸的传动路径和主刀闸完全独立,布置在底座的内侧,合闸时接地刀杆向上回转,端部的动触头和主刀闸导电臂上的接地静触头可靠接触,把待检修侧的导电部分直接和接地网连通,释放线路残余电荷,保障检修作业的安全。整个设备的所有紧固件都采用防松设计,适配户外长期的振动、温度变化工况,避免长期运行后螺栓松动引发的接触不良、传动错位问题。
