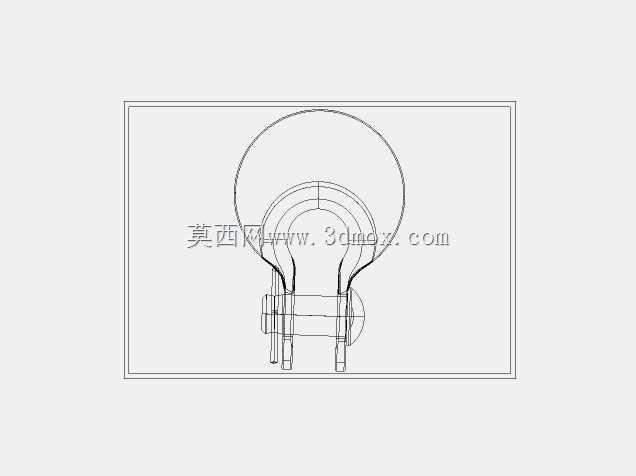

电力金具死端U形夹顶针结构设计

　　在架空输配电线路的终端架设、耐张段收尾以及杆塔接地引下的施工场景里，死端U形夹顶针是配合预绞丝式耐张线夹完成导体终端固定的核心配套构件，这类构件的设计合理性直接关系到线路长期运行的结构稳定性，尤其是在沿海高湿、东南亚热带雨林这类高腐蚀环境的线路工程中，构件的结构精度与表面处理质量直接决定了整套金具的服役寿命。

　　从实际工程用途来看，该构件并非独立承载的金具主体，而是作为死端耐张夹的配套锁紧顶件，一方面要在预绞丝缠绕完成后，顶住U形夹的夹持弧面，让线夹与导线/拉线的接触压力均匀分布，避免长期风振载荷下出现夹持滑移；另一方面要为接地端子的连接提供标准化的安装基准，部分场景下也可作为拉线附件的定位构件，抵消拉线长期受拉产生的蠕变偏移，保证线夹与线形死端的配合间隙始终控制在工程允许的范围内。

　　功能特性层面，该构件的夹持弧面采用与ACCCU形夹完全匹配的曲率设计，成型后整体做热浸镀锌处理，锌层厚度严格控制在65μm以上，能够抵御户外长期日晒雨淋带来的电化学腐蚀，适配HDG工艺要求的金具配套体系。顶针的夹持端做了圆角过渡处理，避免安装过程中应力集中割伤预绞丝或者导线外层，尾部的定位柱与U形夹的安装孔采用间隙配合，安装时能够快速对位，不需要额外修配即可完成组装，大幅降低高空作业的施工难度。

　　设计思路上，首先要匹配对应规格U形夹的内轮廓曲率，保证顶针与夹体的接触面积不小于夹持面总面积的85%，避免局部压应力过大造成夹体变形或者导线压痕过深；其次要平衡构件的强度与重量，在满足锁紧力要求的前提下尽可能缩减非承载区域的材料厚度，降低整套金具的自重，减少杆塔的长期载荷；再者要考虑热浸镀锌工艺的工艺性，所有转角位置都预留足够的镀锌流挂空间，避免出现锌层堆积、漏镀的问题，保证防腐层的连续性；最后要兼顾安装容错性，定位柱的直径比安装孔小0.2-0.3mm，允许安装时存在小角度的偏转，适配现场施工的对位误差。

　　外形尺寸与安装边界方面，该构件的U形夹持弧面半径严格匹配对应线夹的夹持规格，整体轮廓不会超出U形夹的外边界，安装后不会与相邻的绝缘子串、均压环产生干涉；顶针尾部的锁紧段长度预留了足够的螺纹旋合余量，能够适配不同厚度的连接垫片，安装完成后顶针的端面与U形夹端面的平齐度误差控制在0.5mm以内，不会出现突出的棱角影响后续金具的加装。需要注意的是，该构件的安装位置必须处于U形夹的受力中心线上，偏心安装会导致夹持力分布不均，长期运行容易出现导线滑移、顶针变形的问题，建模过程中已经将安装对位的基准面做了明确的标识，结构设计人员在整套金具装配时可以直接调用该模型完成干涉检查，不需要反复调整配合尺寸。

　　在三维建模过程中，该构件的所有曲面都做了连续曲率处理，没有尖锐的棱角，既符合热浸镀锌的工艺要求，也避免了安装过程中划伤施工人员。夹持面的粗糙度要求控制在Ra6.3以内，保证与夹体接触时的摩擦力足够，不会出现锁紧后松动的问题。定位柱的同轴度公差控制在0.1mm以内，保证安装时能够顺利穿入U形夹的安装孔，不会出现卡滞的情况。对于不同电压等级、不同导线截面的线路工程，只需要调整夹持弧面的曲率与顶针的整体长度，即可快速衍生出对应规格的构件模型，不需要重新搭建整体结构框架，能够大幅提升电力金具的设计效率。
