TO-252-5L贴片式电子元器件封装结构

　　在消费类电子、工业控制板卡的电源回路设计中，表面贴装功率器件的封装选型直接决定了板卡的焊接良率、散热表现与长期运行可靠性，TO-252-5L作为五引脚的贴片式功率封装，常被用于集成电源管理芯片、低压差线性稳压器、小功率MOS管等器件的承载，适配DW8501这类需要多引脚信号引出、同时兼顾一定散热能力的半导体元件。

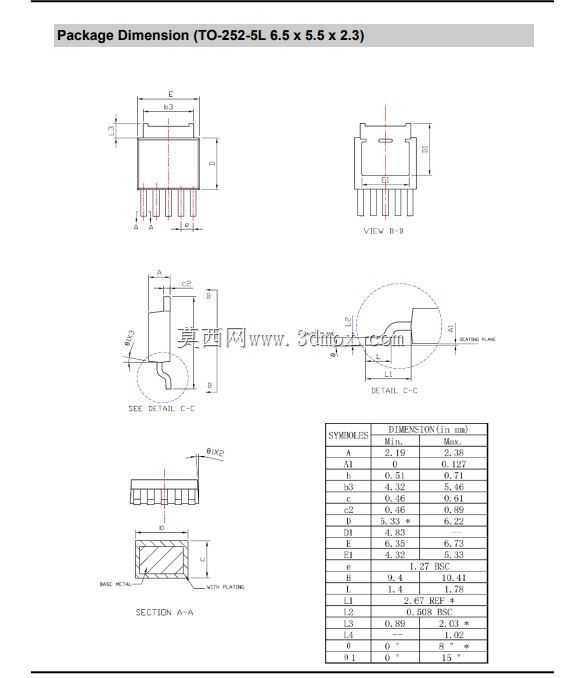

　　从实际板卡应用场景来看，这类封装主要出现在电源次级侧的稳压回路、信号通断控制回路中，相比直插式TO封装，它不需要在PCB上开设过孔，能够适配波峰焊、回流焊的全自动化SMT生产流程，贴装精度可控制在0.1mm以内，大幅降低人工插装的工时成本。设计该封装三维模型时，首先要明确安装边界的约束：塑封主体的长宽尺寸需要严格匹配JEDEC标准中TO-252系列的公差要求，本体与PCB表面的贴合面平面度控制在0.05mm以内，避免回流焊过程中因本体翘曲导致引脚虚焊。

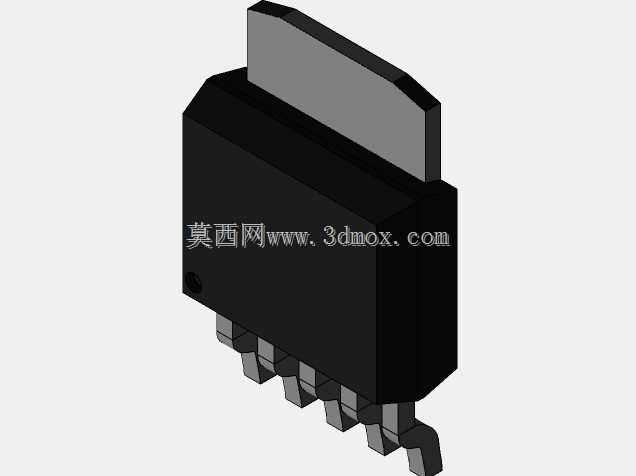

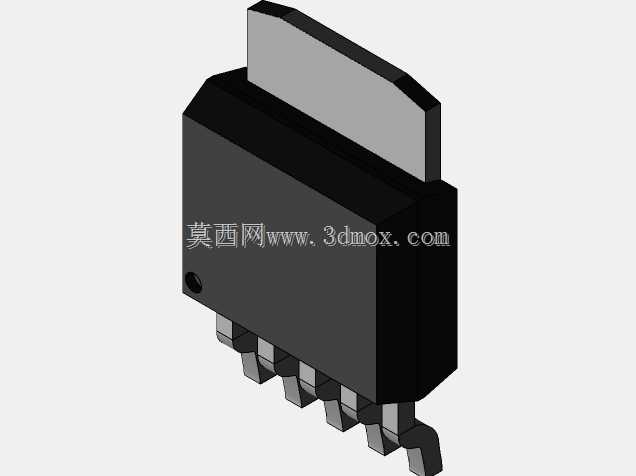

　　引脚部分的设计是整个封装结构的核心，五个引脚采用鸥翼型成型结构，引脚伸出本体的长度、引脚之间的节距都要符合通用SMT贴片机的吸嘴拾取、焊盘对位要求，每个引脚的折弯角度控制在90度±1度，引脚末端的共面度误差不超过0.08mm，确保贴装时每个引脚都能与PCB焊盘充分接触。封装顶部的散热凸台是区别于小信号贴片封装的关键结构，这个凸台在实际应用中会直接贴合PCB上的散热焊盘，部分设计中还会在凸台位置增加过孔连接到内层散热铜皮，将器件工作时产生的热量快速传导出去，建模时这个凸台的高度、与塑封本体的衔接圆角都需要还原真实工艺特征，避免后续做热仿真分析时出现结构误差。

　　塑封本体的边角做了小尺寸的倒角处理，这是实际塑封模具脱模时的工艺要求，建模时不能将本体做成完全尖锐的直角，否则既不符合真实生产的工艺特征，也会在导出STEP格式用于板卡装配干涉检查时，出现不必要的几何错误。封装背部的散热基片与塑封本体的结合面，需要还原真实封装的压合结构特征，基片的厚度略大于引脚厚度，保证焊接时散热基片能与PCB焊盘形成足够的焊接接触面积，降低热阻。

　　在做板卡布局的装配验证时，这个封装模型可以直接导入PCB结构设计文件中，检查器件与周边电容、电阻、接插件的安全间距，尤其是引脚伸出方向与周边走线的距离，避免出现安规距离不足的问题。同时模型的外形尺寸可以直接用于钢网开孔设计参考，根据引脚宽度、散热凸台的尺寸确定钢网的开孔比例，保证焊膏印刷量符合焊接要求，减少立碑、虚焊、焊锡桥接等SMT生产不良。

　　对于电源类板卡的设计人员来说，精准的封装三维模型能够在设计阶段就规避很多生产端的问题，比如之前遇到过因封装模型的引脚长度建模错误，导致贴装时引脚与旁边的丝印线干涉，批量生产时才发现问题造成返工，而还原真实工艺特征的模型，能够在结构评审阶段就识别出这类风险。另外在做整机的热设计仿真时，准确的封装外形、散热凸台结构能够让仿真结果更贴近实际工作状态，帮助设计人员判断是否需要额外增加散热措施，保证器件在额定负载下的结温处于安全范围内。

　　这个封装的引脚排布顺序严格对应器件的 datasheet 定义，建模时每个引脚的相对位置没有做偏移，确保在做PCB封装匹配时，三维模型能和二维焊盘完全对齐，不会出现装配错位的问题。塑封本体表面的哑光质感、引脚的镀锡层特征也做了还原，在做产品渲染、装配说明书制作时，可以直接调用这个模型，不需要再额外做外观处理。
