地下安装用电信接头防护人井结构

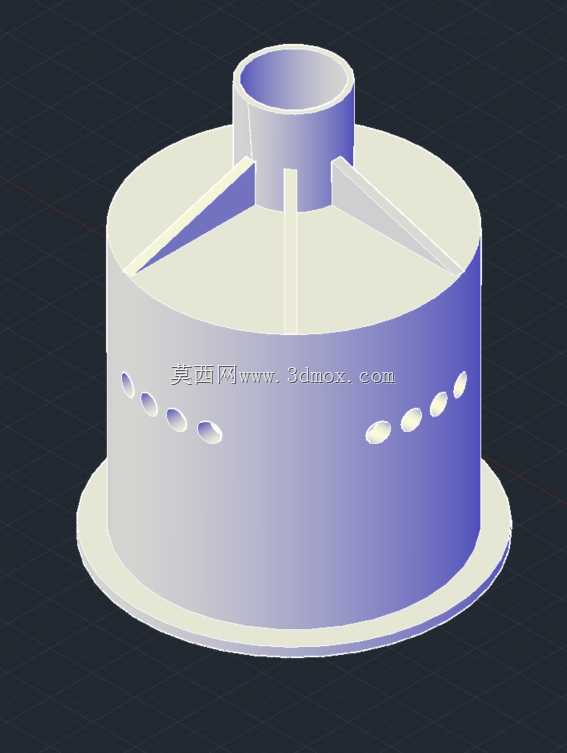

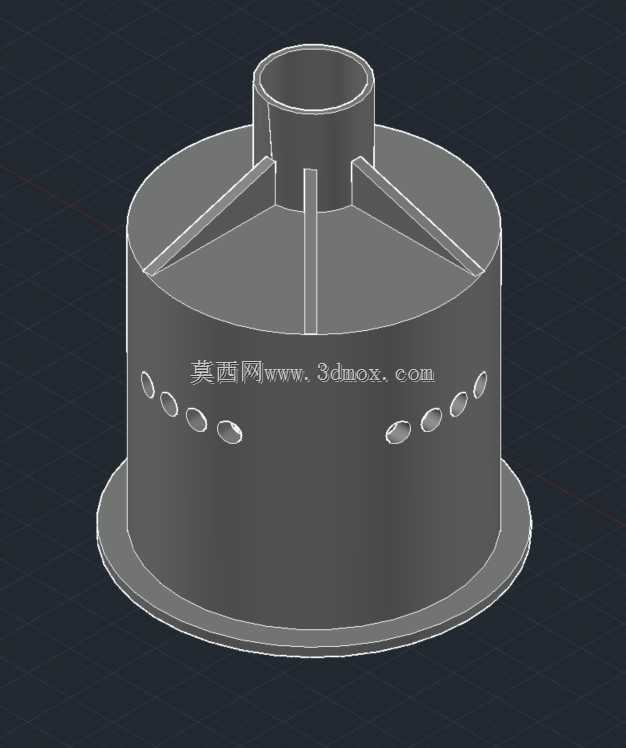

　　在城市地下通讯管网布设场景中，这类埋地式人井是管线接续、分支、运维的核心节点设施，区别于常规给排水检查井，其内部结构需要适配通讯线缆的弯曲半径、接头固定、冗余盘留等特殊需求，同时要兼顾地下水土侵蚀、地面荷载传递的防护要求。从结构设计逻辑来看，整体采用圆筒形主腔体搭配顶部同心收口井筒的构型，圆筒形外壁能均匀分散周边土壤的侧压力，避免方形井体边角处的应力集中问题，适配绝大多数城区非硬岩地质的直埋施工需求，顶部收口段的直径收窄设计，既可以缩小地面井口的开孔尺寸，降低路面恢复的施工量，也能匹配标准井盖的安装尺寸，减少定制配件的采购成本。

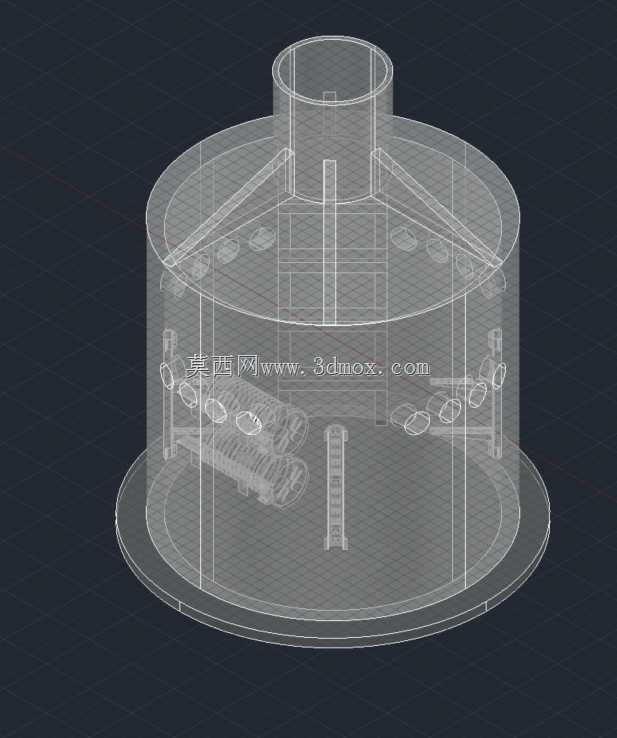

　　腔体内部预留了多层接头安装位，沿井壁周向均匀排布的支架结构，可同时固定多组光缆接续盒、电缆接头端子，不同高度的安装位能够区分强电、弱电、不同运营商的线缆路由，避免后期运维时出现线路误碰的问题；腔体中部预留的竖向爬梯安装位，采用内嵌式设计，不占用井内有效操作空间，运维人员下井时可直接踩踏，爬梯的踏步间距控制在300mm，符合井下作业的人机工程要求，不会出现步距过大攀爬费力的问题。底部的圆形法兰式底座，向外延伸出150mm宽的安装边，施工时可直接坐落在混凝土垫层上，通过地脚螺栓固定后再进行周边回填，能有效避免井体沉降导致的管线拉扯断裂问题，底座上预留的多个穿线孔，可根据现场管线走向灵活开孔，每个穿线孔都配有对应的密封胶圈安装槽，穿线完成后可实现井内外的水密隔绝，防止地下水渗入井内浸泡线缆接头。

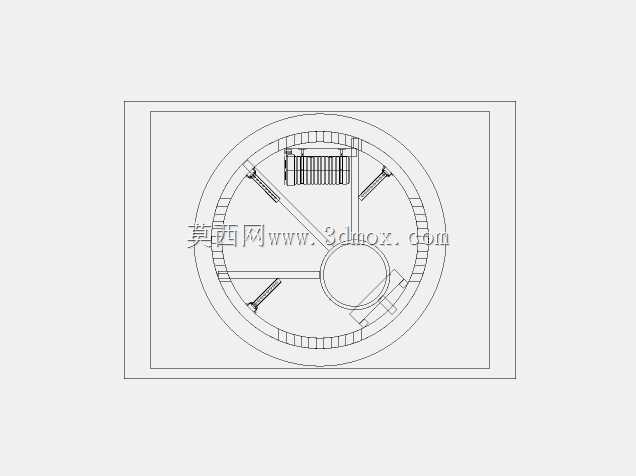

　　从安装边界来看，主腔体的外径控制在1.8米，内部净空直径1.6米，能够满足两名运维人员同时下井操作的空间需求，整体井体高度可根据不同路段的埋深需求调整，常规路段的埋深控制在1.2米到1.8米之间，顶部井筒的高度可根据路面标高灵活裁切，适配人行道、非机动车道、小区内部道路等不同场景的覆土厚度要求。井体内部的接头安装支架采用模块化设计，可根据实际接入的线缆数量增减支架层数，不需要对井体主体结构进行二次改造，支架上预留的扎带固定孔、接地端子安装位，能够直接配套通讯工程的标准施工配件，减少现场加工的工作量。

　　在实际使用场景中，这类人井主要布设在通讯管线的接续点、分支点、转弯处，以及长距离直埋管线的间隔运维点，内部的接头防护外壳能够避免线缆接头直接接触井壁的渗水，同时预留的盘留空间可容纳每侧10米到15米的冗余线缆，方便后期线路维护、故障排查时的接头拉出操作，不需要额外开挖路面抽取线缆。井体的整体结构采用一体化成型设计，壁厚根据埋深不同分为100mm、150mm两个规格，埋深超过2米或者位于车行道下方的场景，选用加厚壁体的版本，能够承受路面传递的车辆动荷载，不会出现井体压裂、变形的问题。顶部收口段与主腔体的连接位置采用加强筋结构，周向均匀分布的8条竖向加强筋，能够将井口承受的井盖荷载均匀传递到主腔体壁上，避免井口位置出现应力集中开裂的问题。
