户外立杆式双层泛光照明横梁组件

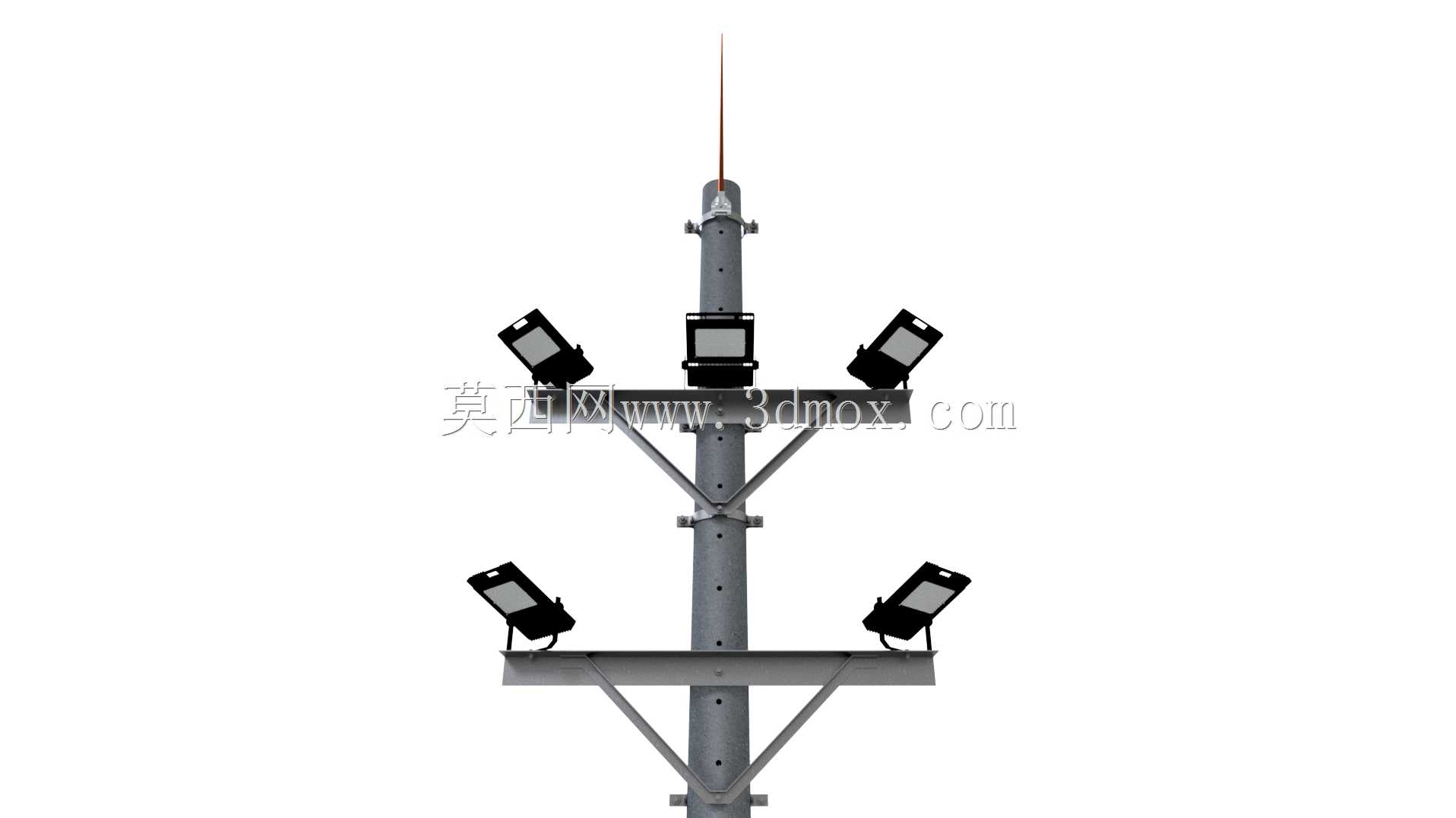

　　这套带泛光照明的横梁组件，主要适配户外中高杆照明场景，常见于厂区堆场、港口装卸区、大型露天停车场、户外施工场地以及市政高架交汇区域的照明布设，核心作用是在单根立杆上实现多盏泛光灯的分层固定，兼顾大覆盖范围的照明需求与结构安装的稳定性。从结构设计来看，组件采用上下两层横梁的布设逻辑，下层横梁长度更长，搭载两盏大角度泛光灯具，负责近杆区域的大范围铺光，上层横梁长度稍短，搭载两盏同规格泛光灯具，负责中远区域的补光，两层灯位在垂直方向错开足够距离，避免光线互相遮挡，同时每盏灯具都预留了角度调节的铰接安装位，现场安装时可根据实际照射范围需求调整俯仰角度，不需要额外焊接改装支架。

　　横梁与主立杆的连接采用抱箍加三角斜撑的组合结构，抱箍为分体式设计，适配对应直径的圆柱形立杆，安装时通过螺栓锁紧抱箍即可固定横梁位置，不需要在立杆上打孔破坏杆体结构，上下两层横梁下方都设置了对称的三角斜撑，斜撑一端连接横梁端部下方，另一端固定在立杆对应位置，形成稳定的三角形受力结构，可抵御户外强风环境下的载荷，避免横梁长期受力出现下弯变形。主立杆顶部还预留了避雷针安装位，图中展示的尖状结构就是配套的接闪杆，可直接与立杆内部的接地引下线连接，满足户外高耸设施的防雷要求，不需要额外加装防雷支架。

　　从安装边界来看，下层横梁的安装高度通常根据场地照明需求设定在距地面6-12米区间，上层横梁比下层横梁高出1.5-2米，保证两层灯光的照射范围衔接无暗区，每盏泛光灯的安装位都预留了标准的灯具安装孔距，适配市面主流的大功率LED泛光灯具，接线可顺着横梁与立杆的固定间隙穿入杆体内部，避免线缆外露老化。设计过程中优先考虑了现场安装的便捷性，所有横梁、斜撑、抱箍组件都可在工厂预制完成，现场只需要通过螺栓拼接即可完成组装，不需要现场焊接作业，大幅降低高空作业的施工难度与安全风险，同时所有外露金属构件都做了热镀锌防腐处理，适配户外多雨、高腐蚀的使用环境，延长整体结构的使用寿命。

　　结构受力计算时，除了考虑组件自身的重量，还额外预留了灯具重量、风载荷、积雪载荷的冗余量，保证在极端天气下结构不会出现变形、脱落的问题，横梁的截面选型经过抗弯强度校核，即使在单侧灯具安装、最大风载荷的工况下，横梁的挠度也控制在规范允许的范围内，不会出现灯光照射角度偏移的情况。灯位的布设角度经过光学模拟优化，四盏灯具搭配调整角度后，可覆盖以立杆为中心半径30-50米的圆形区域，照度均匀度满足户外作业场地的照明要求，不需要额外增加灯杆数量就能实现大面积的照明覆盖，降低整体项目的布设成本。
