小型鼓风设备结构三维设计方案

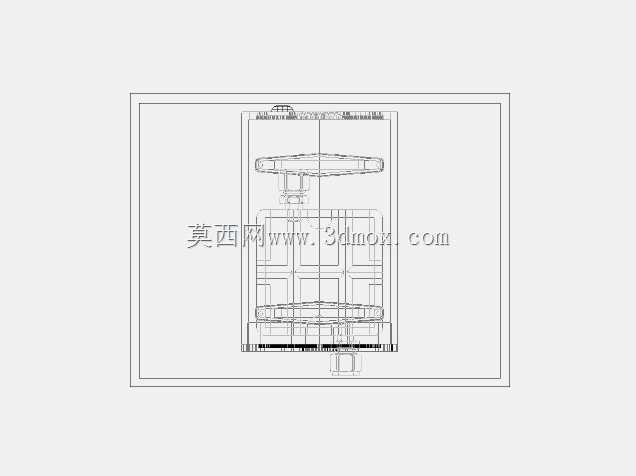

　　在工业通风、小型设备散热、低压送风场景中，小型鼓风机是应用频次极高的流体输送部件，这类设备的结构合理性直接决定送风效率、运行稳定性与安装适配性。本次呈现的三维结构完整还原了小型鼓风机的内部腔体、叶轮容纳空间、进出风接口与外部安装基准，所有结构特征均围绕实际工况的使用需求展开设计。从实际应用场景来看，这类小型鼓风机可适配电子设备机柜散热、小型工业炉送风、实验室通风管路配套、小型气力输送末端供风等多种场景，不同场景对风机的风压、风量、安装空间的要求存在差异，因此结构设计阶段就预留了足够的参数调整余量，可根据实际工况调整叶轮尺寸、腔体容积与接口规格。

　　从设备实际用途出发，该结构的核心作用是通过叶轮旋转形成腔体内外压差，将外部空气加压后从指定出风口输送至目标区域，区别于大型工业风机，小型鼓风机更侧重安装灵活性与运行静音性，因此在腔体结构设计上采用了圆角过渡的内壁形态，减少气流在腔体内的紊流与风阻，同时降低气流冲击产生的运行噪音。产品功能特性层面，该结构采用上下分体式腔体设计，上下壳体通过止口定位配合，既保证装配后的腔体密封性，减少风压泄漏，也方便后期维护时拆解清理叶轮积尘；进出风接口采用标准的圆形对接结构，可直接适配常规规格的通风软管或硬管连接，无需额外制作转接件；底部预留的安装凸台带有定位孔，可直接通过螺栓固定在设备机架或安装平面上，安装定位精度有明确的结构基准。设计思路上，整个结构优先考虑加工工艺性与装配便利性，壳体的壁厚设计均匀，避免注塑或钣金加工时出现壁厚不均导致的变形问题；叶轮容纳腔的尺寸与叶轮的旋转轨迹预留了合理的安全间隙，既不会因为间隙过大导致风压损失，也不会因为间隙过小出现叶轮擦碰壳体的故障；壳体外部的加强筋布局沿着气流受力方向布置，在不增加整体壁厚的前提下提升腔体的结构强度，避免风机运行时腔体受风压作用产生形变。

　　外形尺寸与安装边界方面，该结构整体为方正的立式布局，横向占用空间较小，适合在安装空间局促的设备内部布置；进出风接口的中心高度、安装孔的孔距均按照常规小型风机的通用安装尺寸设计，可直接替换同规格的现有风机产品，无需对原有安装位置进行改造；整体高度方向的尺寸经过压缩，在保证叶轮直径满足风量要求的前提下，尽可能降低设备的整体高度，适配薄型设备的安装需求。从结构细节来看，叶轮的安装轴位位于腔体中心位置，轴孔与电机输出轴的配合采用过渡配合设计，保证传动过程中不会出现松旷，同时轴位处预留了密封件安装槽，可加装密封圈避免腔体内的带尘气流进入电机部位，延长电机使用寿命；壳体的合模面或拼接面设计有密封胶条安装槽，装配时嵌入密封胶条即可实现可靠密封，无需额外涂抹密封胶，提升装配效率。

　　在实际选型适配过程中，结构设计人员可基于该三维模型调整叶轮的叶片数量、叶片角度，来匹配不同的风压风量需求，也可根据安装空间的限制调整壳体的外部轮廓尺寸，所有结构特征都保留了参数化调整的基础，不需要对整体结构进行颠覆性修改即可完成定制化调整。对于设备集成商而言，该结构的安装接口标准化程度高，不需要额外设计转接结构即可快速集成到自有设备中，减少配套结构的设计工作量；对于生产制造端而言，该结构的零件数量少，装配工序简单，适合批量生产加工，零件的加工工艺覆盖常见的注塑、钣金冲压工艺，不需要特殊的加工设备即可完成生产。
