水冷式散热装置三维结构设计模型

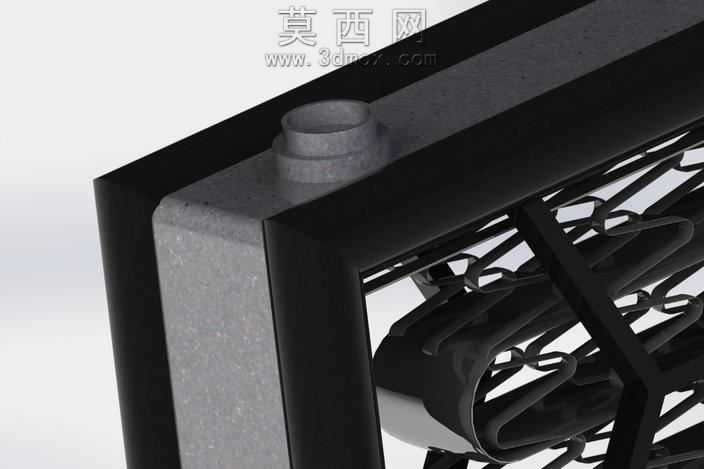

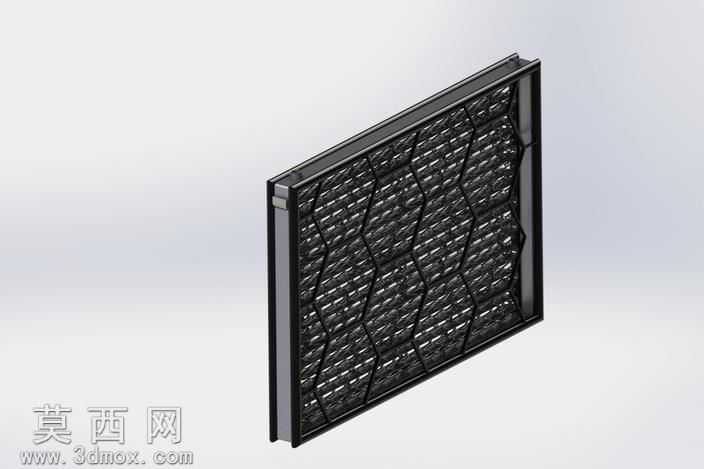

本模型采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对水冷散热器的各组成结构进行1:1等比例还原，完整覆盖外部壳体、内部流道、散热鳍片组、进出水接头、防护格栅等全部核心部件。建模阶段优先采用自顶向下的设计思路，先搭建整体装配骨架确定核心尺寸基准，再依次拆分各零部件进行细节建模，壳体部分通过拉伸、抽壳、圆角特征构建出规整的密封腔体结构，对边角位置做了过渡圆角处理，既避免应力集中问题也符合实际产品的注塑成型工艺要求。内部散热结构采用交错式鳍片排布设计，建模时通过线性阵列结合路径扫描的方式生成连续的散热鳍片组，鳍片之间预留均匀的流体流通间隙，可有效增大冷却液与散热结构的接触面积，提升热交换效率；进出水接头采用标准快接接口尺寸建模，通过凸台拉伸、螺纹扫描特征还原接头的密封结构与连接限位结构，保证与外部水冷管路的适配性。外部防护格栅采用框架式结构设计，通过交叉实体扫描生成格栅支撑筋，在保证通风通流空间的前提下提升结构整体抗形变能力。材质渲染阶段针对不同部件匹配对应材质属性，壳体部分赋予哑光黑色工程塑料材质，调整表面粗糙度参数还原注塑件的细腻磨砂质感；内部金属散热鳍片赋予铝合金材质，添加轻微的金属反射与表面氧化质感，还原金属散热部件的真实视觉效果；进出水接头部分赋予半哑光金属材质，区分于壳体的塑料质感，清晰呈现不同部件的材质差异。模型装配阶段添加了完整的配合约束，各部件之间无干涉错位问题，可直接用于结构验证、散热仿真分析、产品方案展示等场景，整体结构设计兼顾散热性能与结构强度，流道走向经过优化可降低冷却液流动阻力，适配电子设备、小型工业装置的水冷散热需求。
