八位插孔式电气排接线结构设计

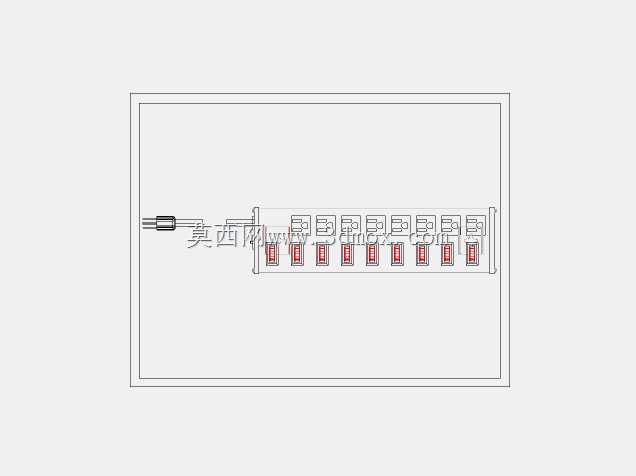

　　在低压配电末端、设备内部电源分接场景中，多回路电气排是实现单路输入多路输出的核心连接部件，本次设计的八位插孔式电气排，主要面向机柜内部电源分线、实验台工位供电、小型设备集群供电等场景，替代传统零散接线端子排的驳接方式，减少接线冗余点，提升配电回路的规整性与维护便捷性。从实际使用需求出发，这款电气排采用一体化基座搭配八位独立接插单元的结构，输入侧采用快接式接线端子，可适配1.5-6平方毫米的多股铜芯线缆，满足总输入电流不超过63A的配电需求，每个输出位独立设置导电铜夹与防脱卡扣，插入配套插头后可实现可靠的电气连接，避免设备运行过程中因振动、拉扯导致的接触不良、断电故障。

　　设计过程中优先考虑安装适配性，基座采用标准DIN导轨安装卡扣，可直接卡装在常规35mm宽度的电气安装导轨上，无需额外打孔固定，也预留了螺丝固定孔位，可满足平面安装的场景需求；整体外形宽度控制在180mm以内，高度与常规微型断路器保持一致，深度不超过70mm，可适配深度100mm以上的各类照明箱、控制柜、设备接线腔的安装边界，不会与柜内其他元器件产生安装干涉。导电部件采用锡磷青铜一体冲压成型，表面做镀镍处理，降低接触电阻的同时提升抗氧化能力，每个接插位的接触片采用双面对夹结构，接触压力保持在合理区间，既保证插头插拔力度适中，又能在长期使用后维持稳定的接触性能，避免接插部位发热引发的安全隐患。

　　基座外壳采用阻燃PA66材质，阻燃等级达到V0级，可耐受120℃的长期工作温度，即使出现短时过载发热，也不会出现外壳熔融、引燃的风险；相邻接插位之间设置独立的绝缘隔筋，爬电距离满足低压电器相关标准要求，避免不同回路之间出现飞弧、短路问题。在结构细节上，每个输出位旁预留了标识位，可粘贴回路编号标签，方便后期运维时快速识别对应回路；输入侧设置透明防护盖板，接线完成后盖板可完全覆盖接线端子部位，避免运维过程中误触带电部位，同时也能阻挡灰尘、杂物落入接线端造成接触不良。实际选型应用时，这款电气排可直接替代传统的分线端子排，相比螺丝压接的端子排，接插式的连接方式可大幅提升现场接线效率，设备出厂预接线时可提前做好插头端线束，现场组装时直接插入即可完成回路连接，减少现场接线的人工成本与接线错误率；在实验室、生产线工位配电场景中，可根据工位数量灵活排布，每个工位单独对应一个接插位，后期工位调整时只需插拔对应插头即可，无需重新拆解压接线路。

　　建模过程中严格遵循低压电器的相关安全规范，所有带电部位的绝缘距离、导电件的载流截面积都经过核算，确保额定工况下的温升在标准允许范围内；安装卡扣的弹性变形量经过反复调整，既保证卡装到导轨上的牢固性，又能在需要拆卸时通过一字螺丝刀轻松撬动卡扣完成拆卸，不会出现卡扣断裂、拆卸困难的问题。接插部位的导向结构做了倒角处理，插头插入时可自动导正，不会出现插偏导致导电件变形的问题；防脱卡扣的卡接深度控制在2mm，既可以防止插头受外力意外脱落，又不会因为卡接过紧导致正常插拔时需要过大的力度。
