600kVAR电容补偿装置控制面板结构

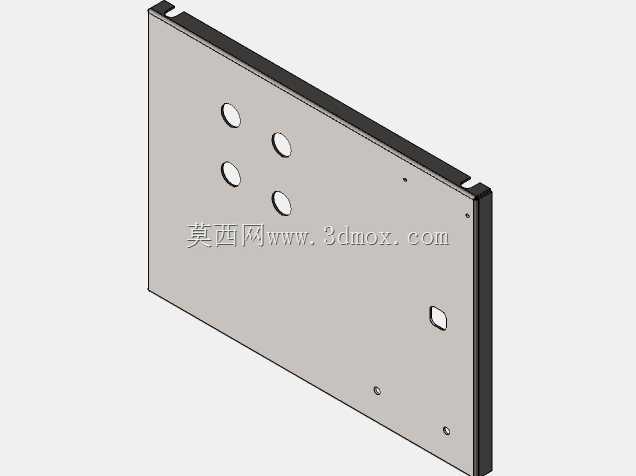

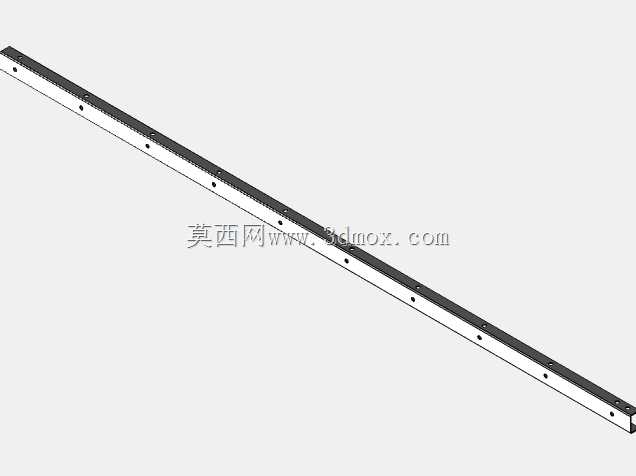

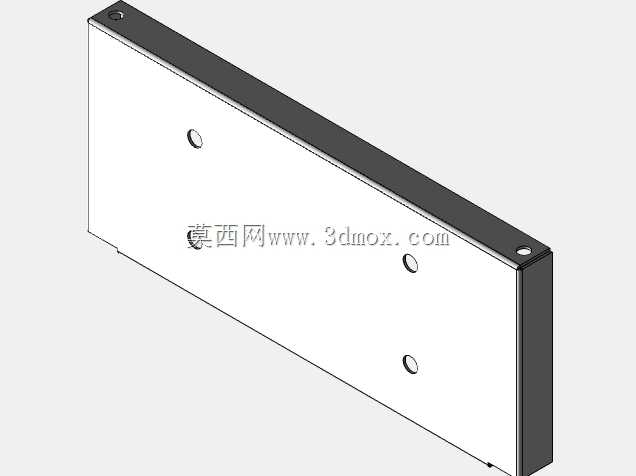

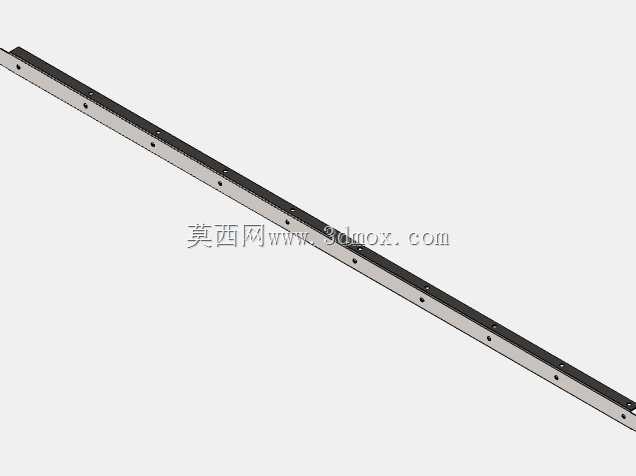

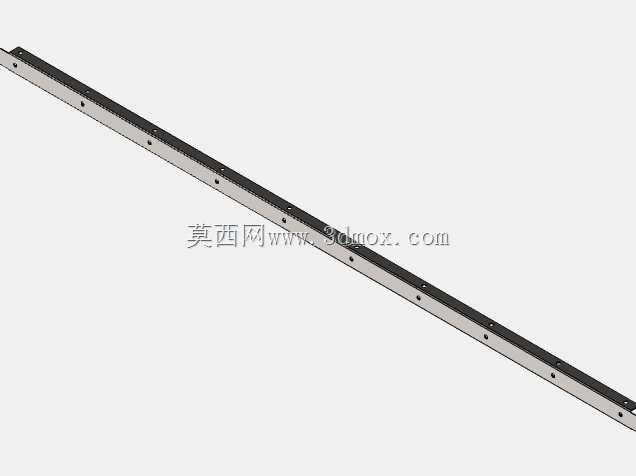

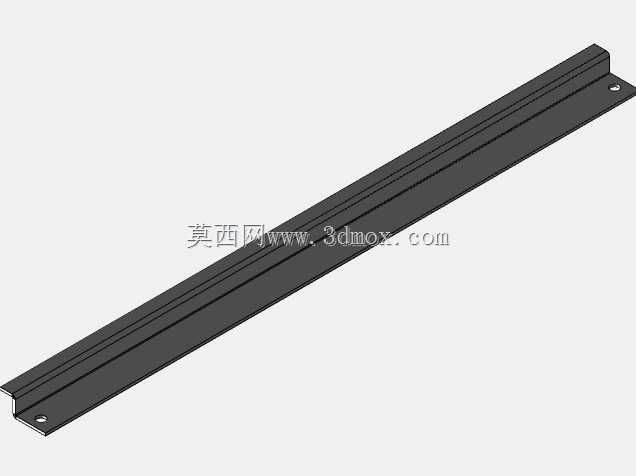

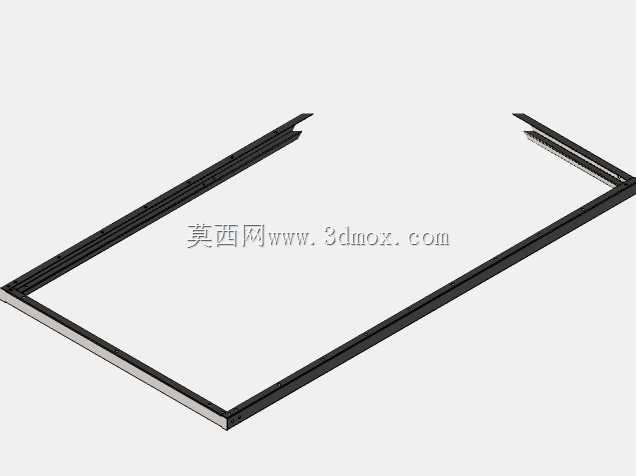

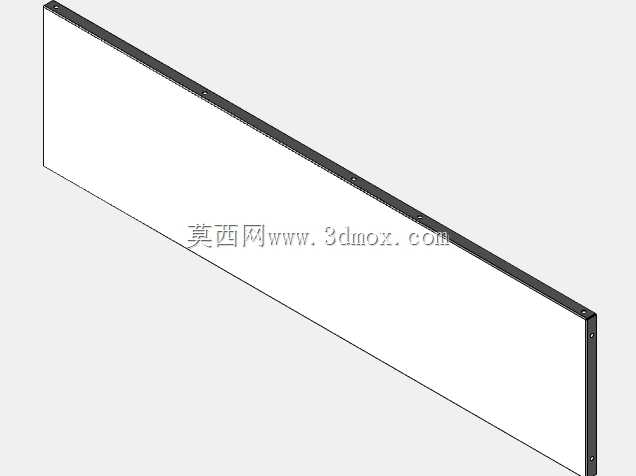

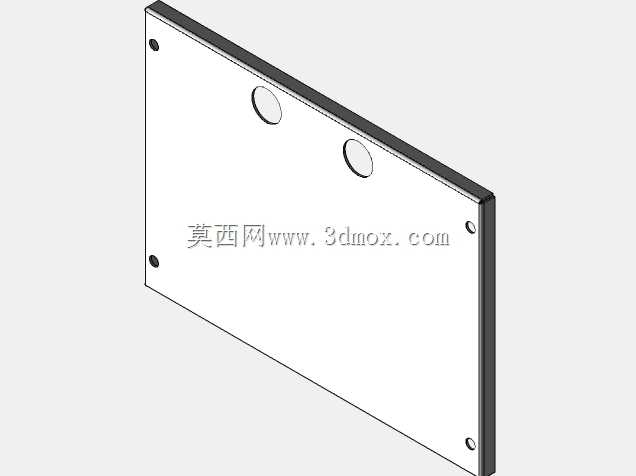

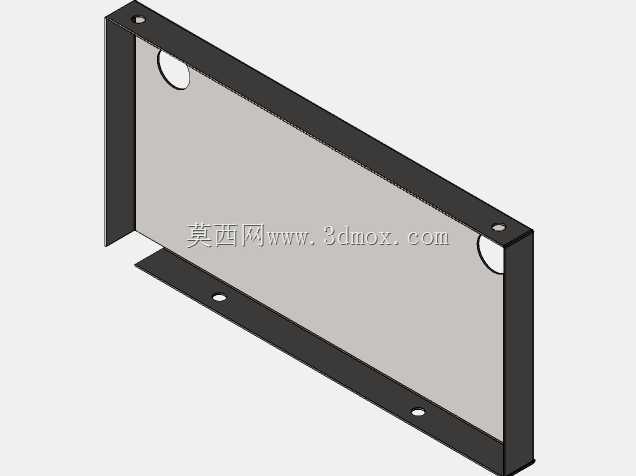

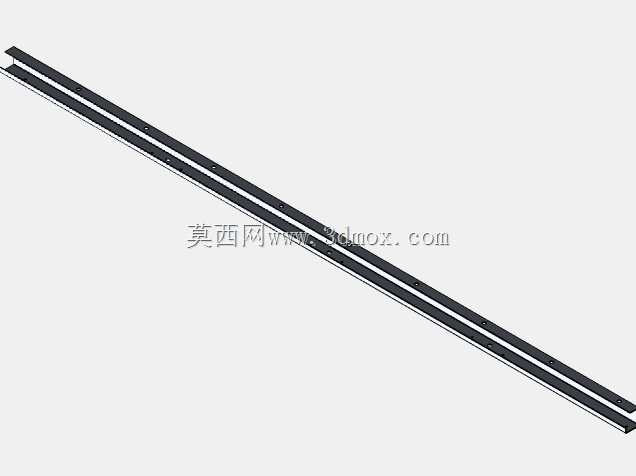

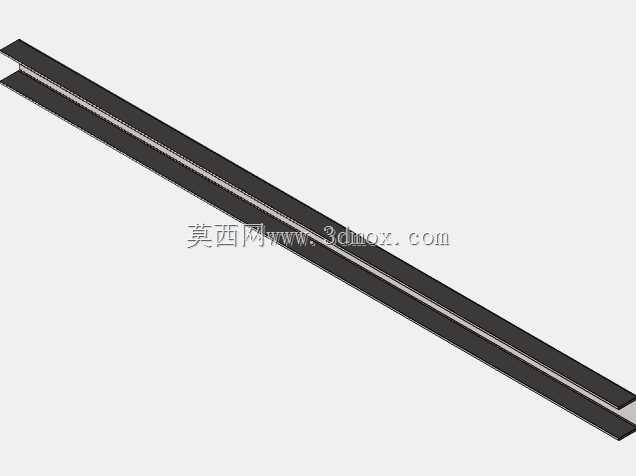

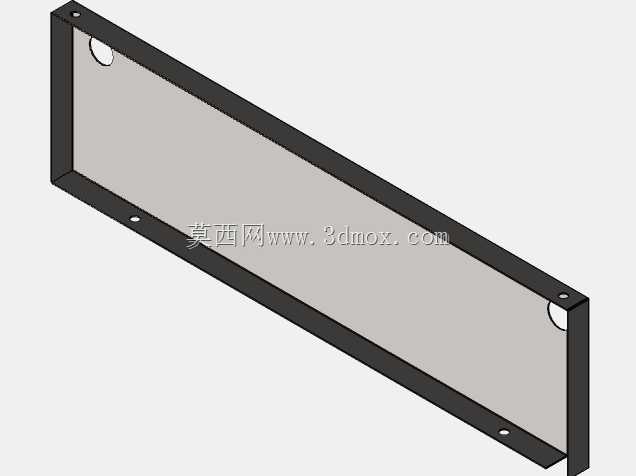

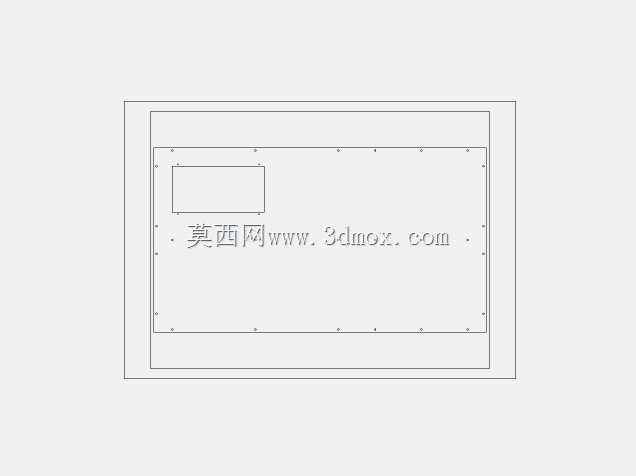

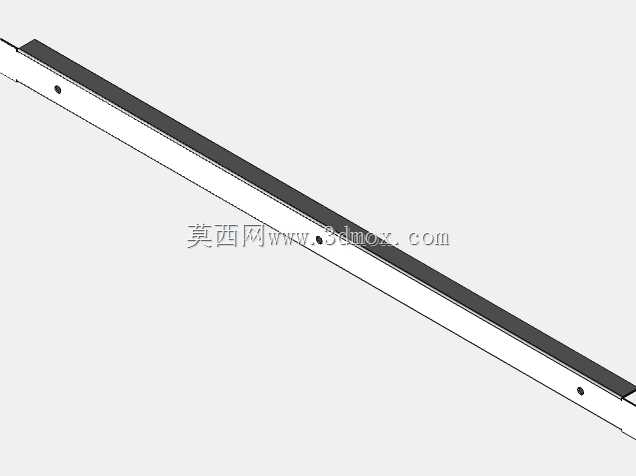

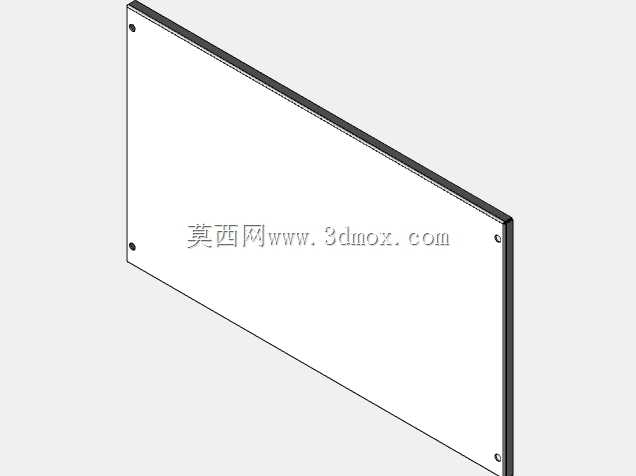

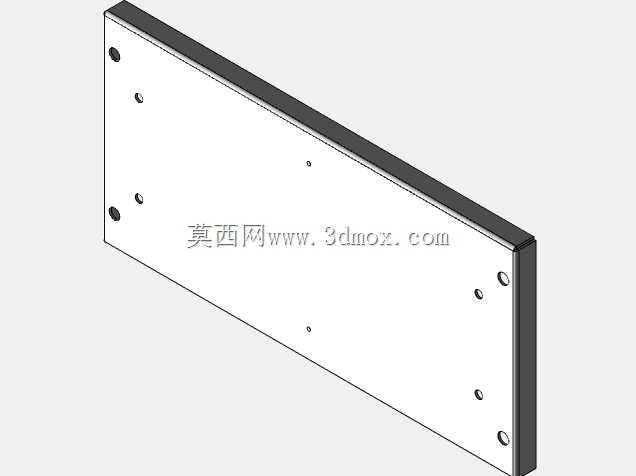

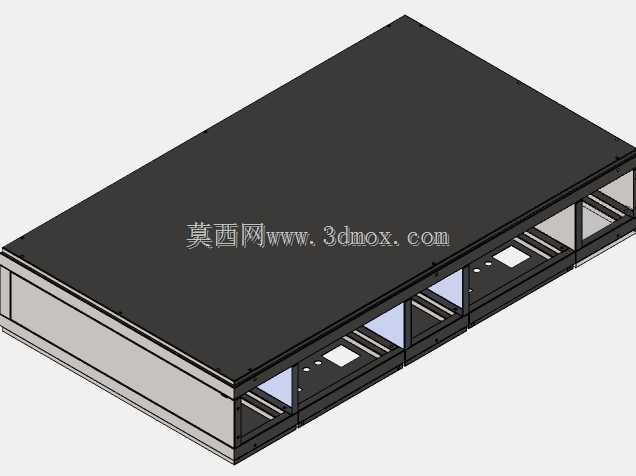

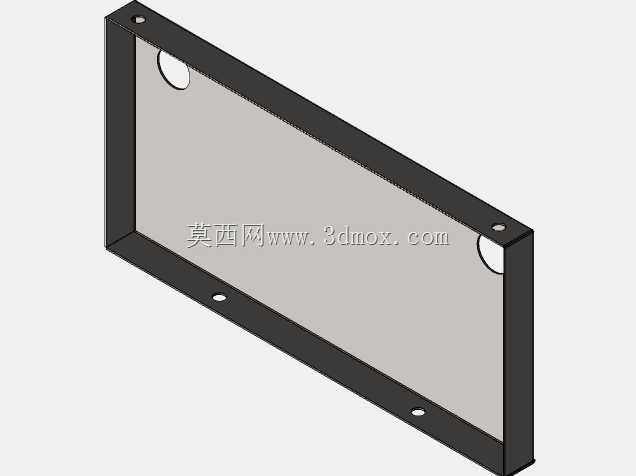

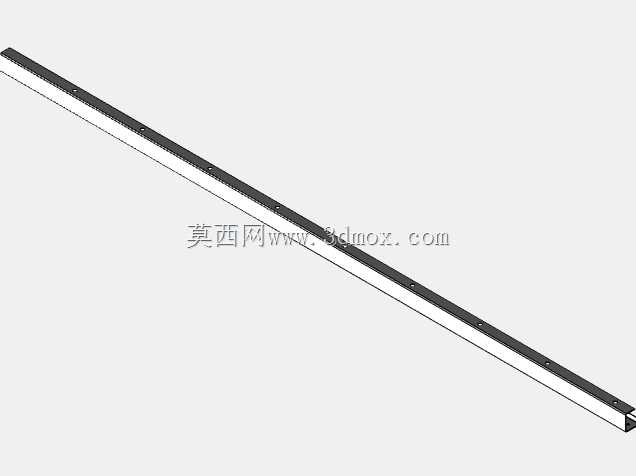

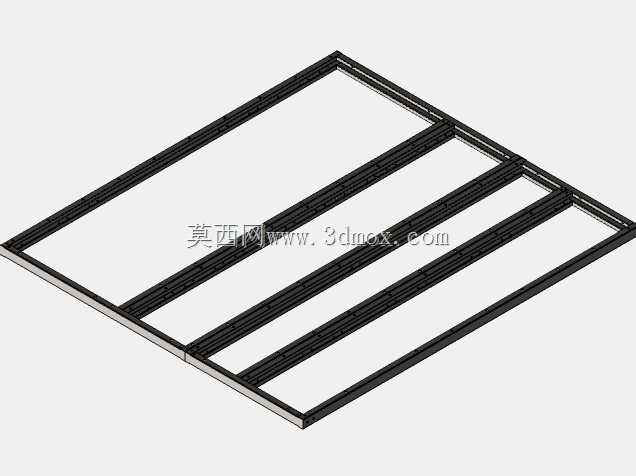

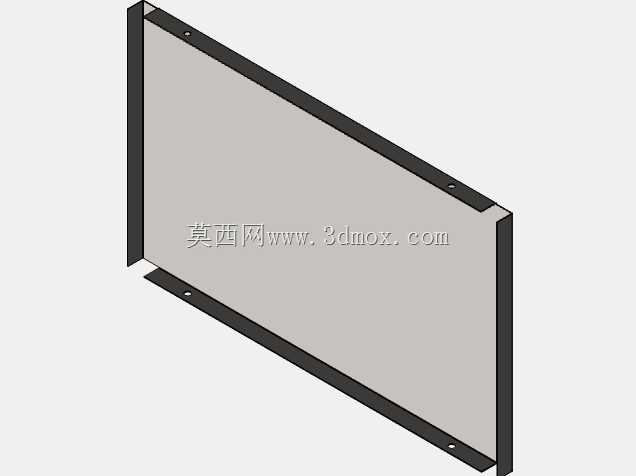

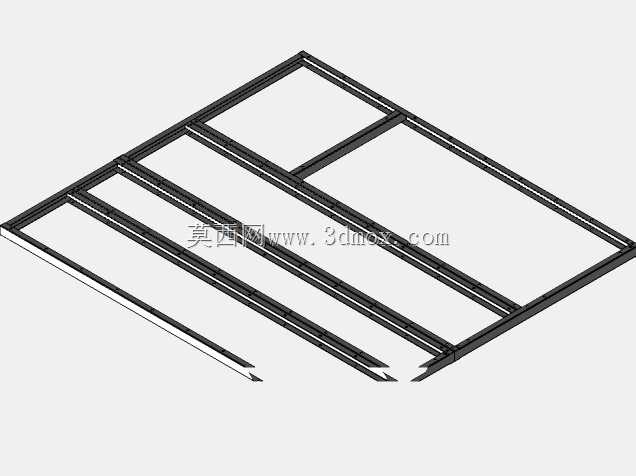

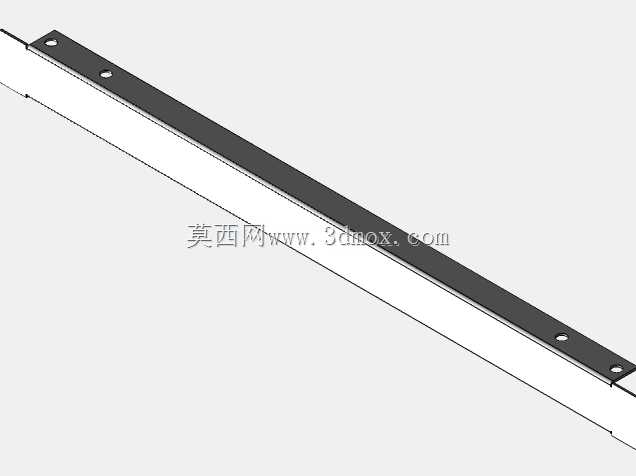

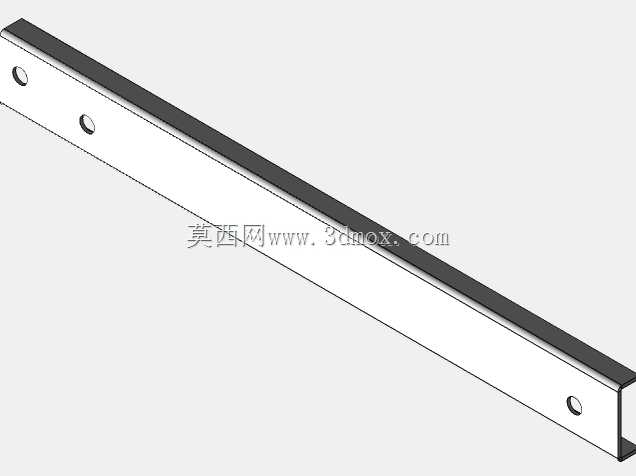

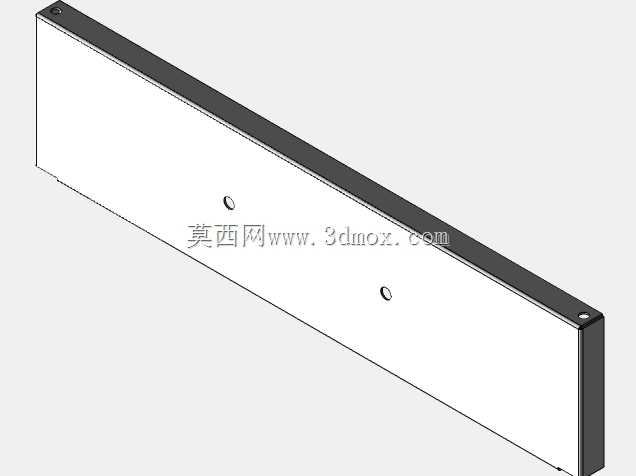

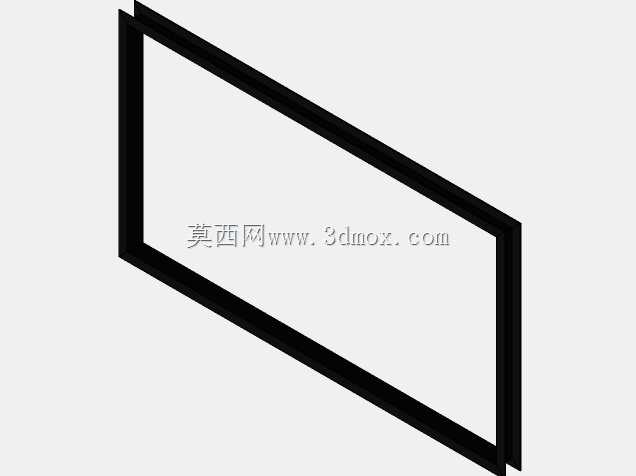

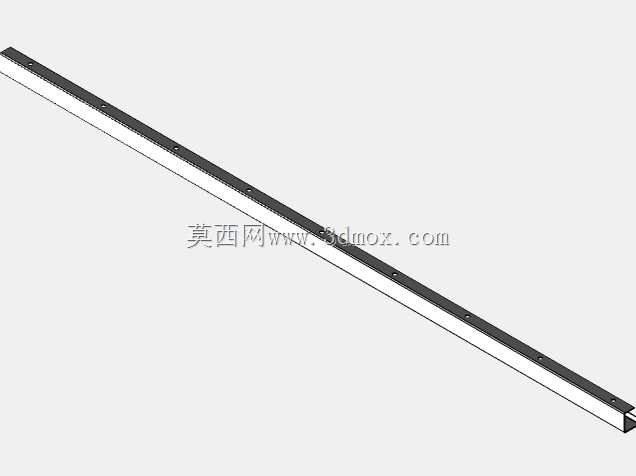

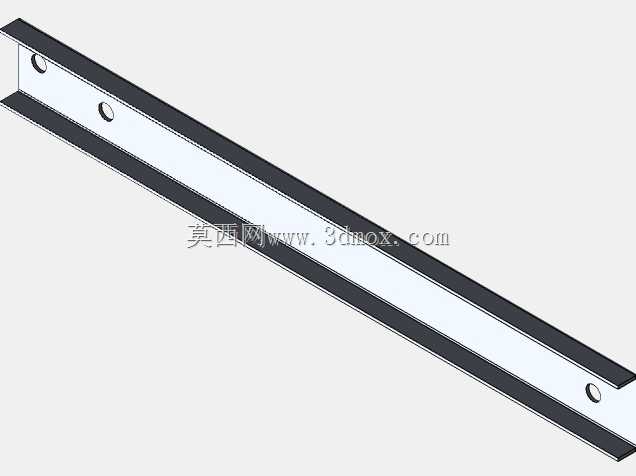

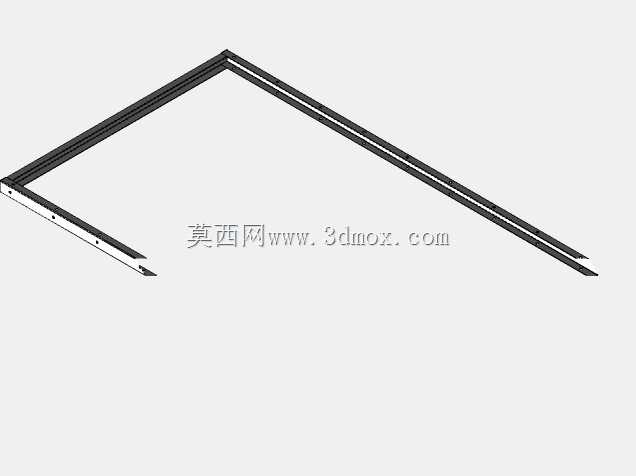

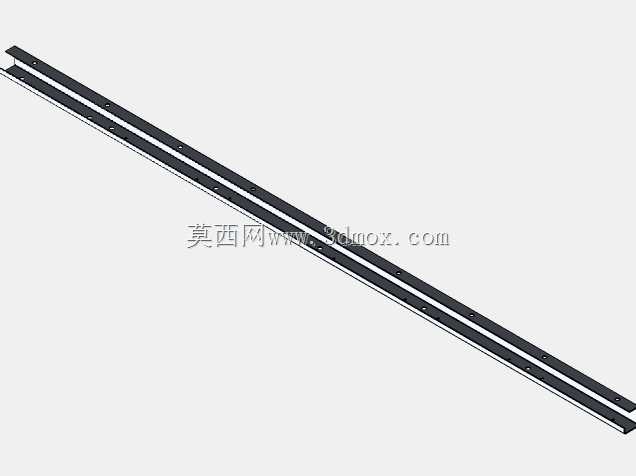

　　在工业配电系统的无功补偿场景里，电容器控制面板是低压电容补偿柜的核心操作与状态交互载体，主要承担600kVAR等级电容补偿回路的投切操作、运行状态指示、故障信号反馈的功能，对接柜内的电容器组、投切开关、保护元件，是运维人员和补偿装置之间的直接交互接口。做这个面板的结构设计时，首先要匹配标准GGD柜的安装开孔尺寸，面板整体采用嵌入式安装结构，四周预留的安装孔位要和柜体内的安装梁精准对位，避免现场安装时出现错位无法固定的问题，面板边缘做折边处理，既提升自身结构强度，防止运输安装过程中出现形变，也能遮挡柜体开孔和面板之间的缝隙，满足配电设备的防护要求。面板上的元件布局遵循运维操作的人机工程逻辑，状态指示区域布置在面板上半部分的视觉黄金区，操作人员站在柜前不需要弯腰或者抬手就能直观看到各回路的投切状态、功率因数数值、故障告警信号，操作按钮区域布置在面板中下部，对应成年人站立时的手部舒适操作高度，避免操作时抬臂过高或者弯腰俯身带来的操作疲劳，同时操作区域和指示区域之间预留足够的安全间距，防止操作时误碰指示灯或者接线端子。

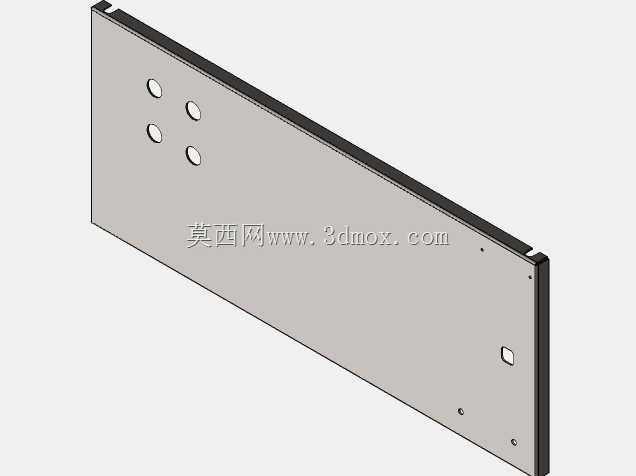

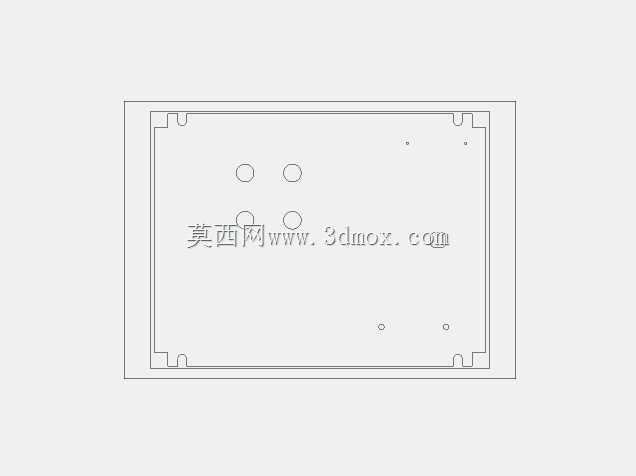

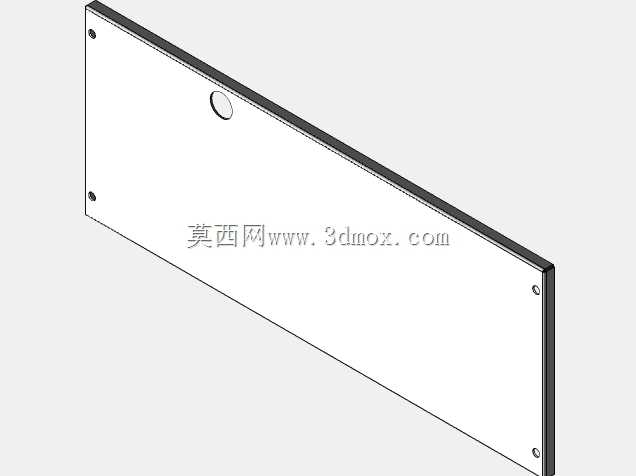

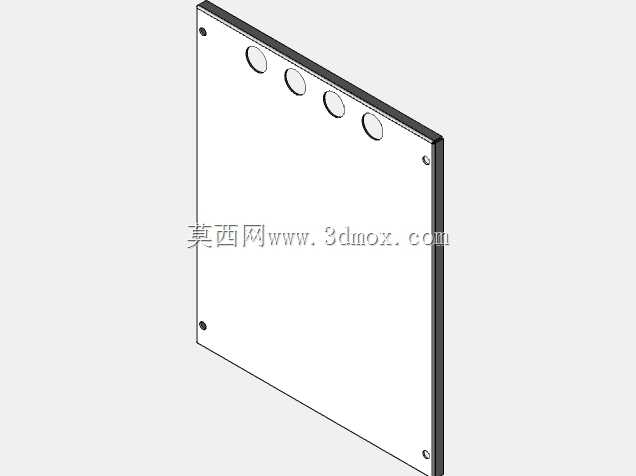

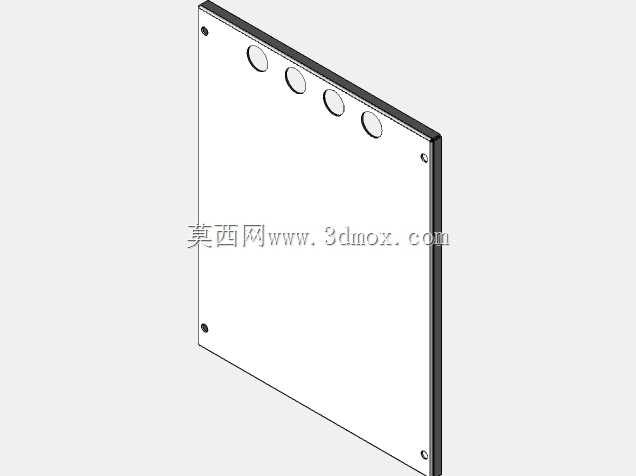

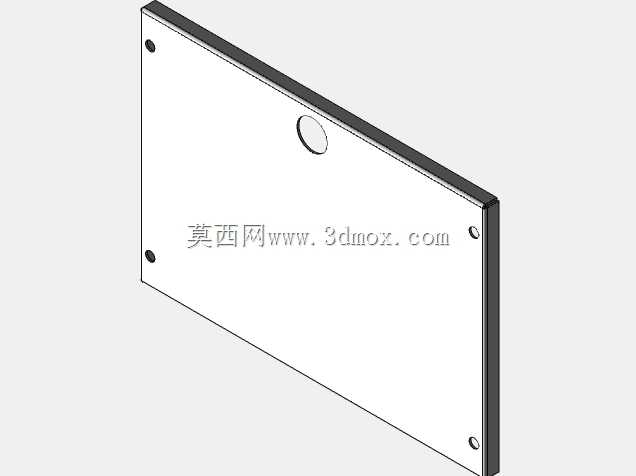

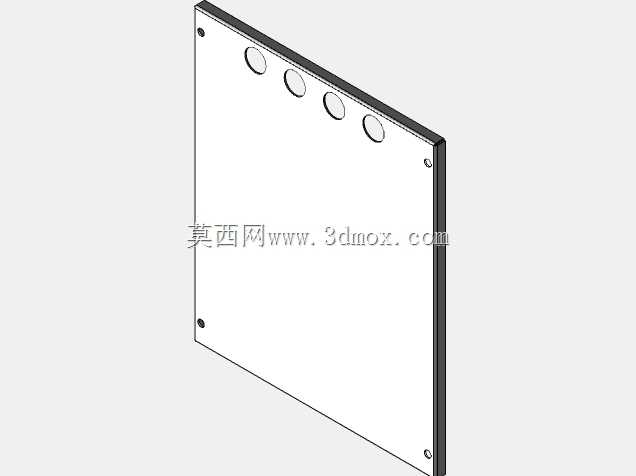

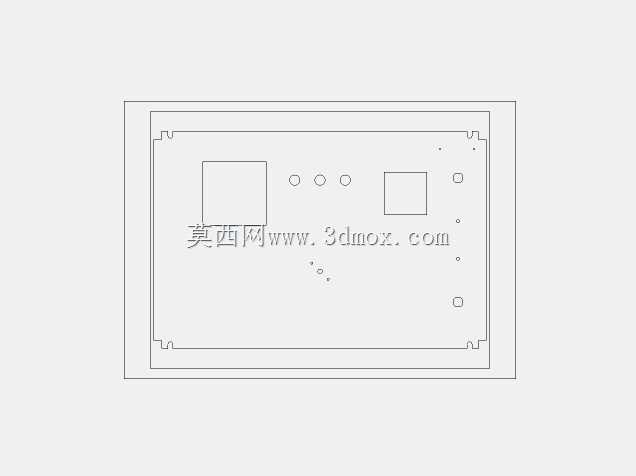

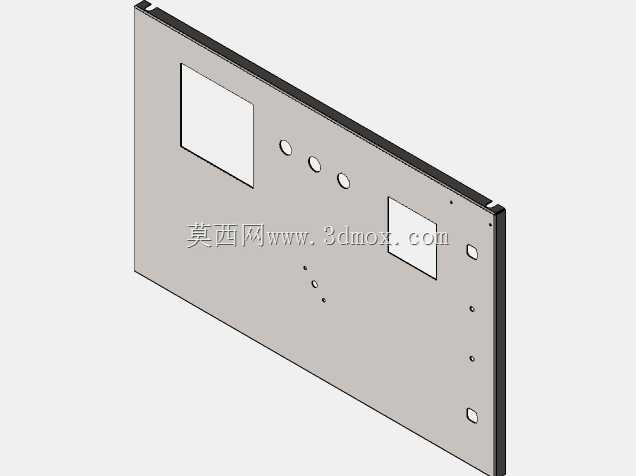

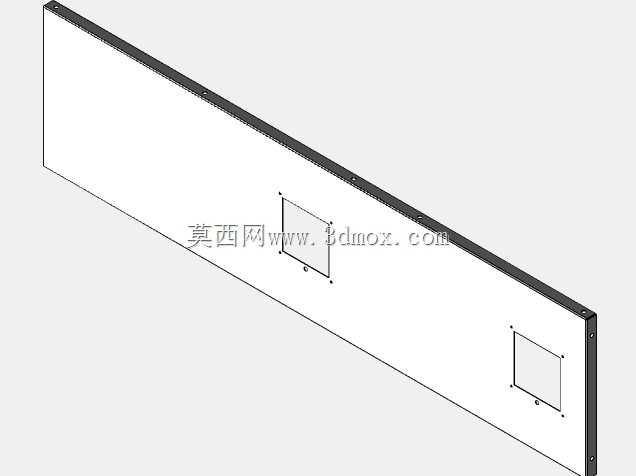

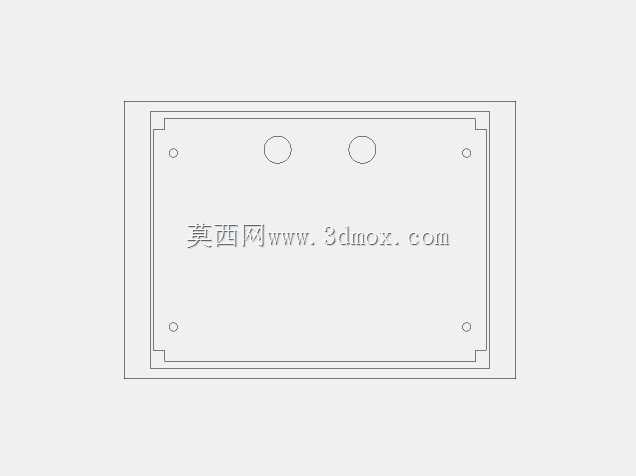

　　面板背面的接线端子排布按照回路走向做分区设计，电源进线端子、信号采集端子、控制输出端子分开布置，每个端子位预留清晰的线号标识位置，方便现场接线和后期检修排查，端子排和面板上的元件之间预留足够的走线空间，避免线束挤压导致的绝缘破损，同时面板背面设置线束固定卡扣的安装位，让内部走线规整有序，减少线束晃动带来的接线松动风险。考虑到配电房内的运行环境，面板表面采用哑光防静电喷塑处理，既避免灯光反射导致的状态指示看不清的问题，也能防止静电积累对内部弱电元件的干扰，面板上的开孔尺寸严格匹配所选装的指示灯、按钮、显示屏的安装尺寸，开孔边缘做去毛刺处理，防止安装元件时刮伤导线绝缘层，每个元件的安装位都设置对应的定位卡槽，避免元件安装后出现转动移位的问题。

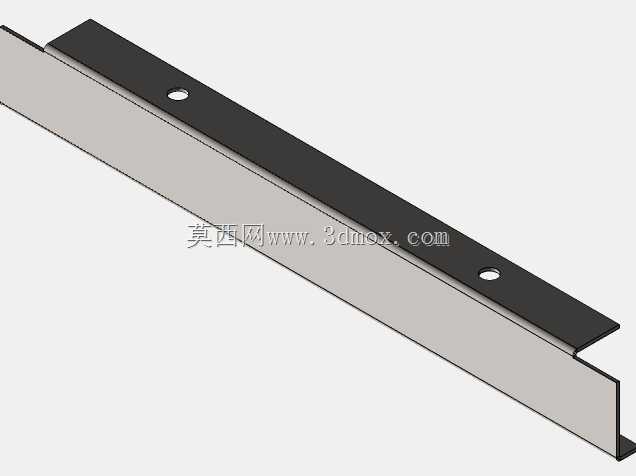

　　在安装边界的设计上，面板嵌入柜体后，正面突出柜体表面的高度控制在标准范围内，不会因为突出过多影响柜前的操作通道宽度，面板和柜体内的元件之间预留足够的安全电气间隙，满足低压配电设备的电气安全规范，即使在夏季高温满负荷运行的工况下，也不会因为间隙不足出现放电隐患。针对600kVAR的补偿容量，面板对应的控制回路设计预留了足够的扩展冗余，不需要改动面板开孔就能适配后续可能增加的补偿回路拓展需求，面板的材质选用冷轧钢板，厚度满足结构强度要求，在日常操作按压按钮时不会出现面板凹陷变形的情况，同时板材做磷化防锈处理，适配配电房内可能存在的潮湿环境，延长面板的整体使用寿命。

　　实际现场应用中，这类面板主要用在工厂车间配电、商业综合体配电、工矿企业配电的低压电容柜内，运维人员通过面板上的指示就能快速判断补偿装置的运行状态，出现过流、过压、电容故障时，面板上的告警指示灯能第一时间给出提示，方便运维人员快速定位故障回路，不需要拆开柜门逐一排查，大幅提升日常运维的效率。设计过程中还要兼顾不同厂家元件的适配性，面板上的通用安装开孔尺寸兼容市面上主流的按钮、指示灯、数显表的安装规格，方便后期运维更换元件时不需要重新对面板进行开孔加工，降低后期维护的改造成本，面板的安装固定采用标准快装螺丝，不需要特殊工具就能完成面板的拆卸和安装，提升现场检修的效率。
