FRC竞赛轮式竞技机器人结构设计

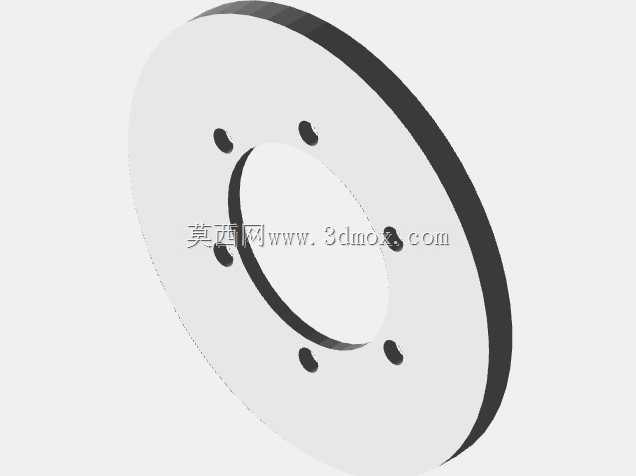

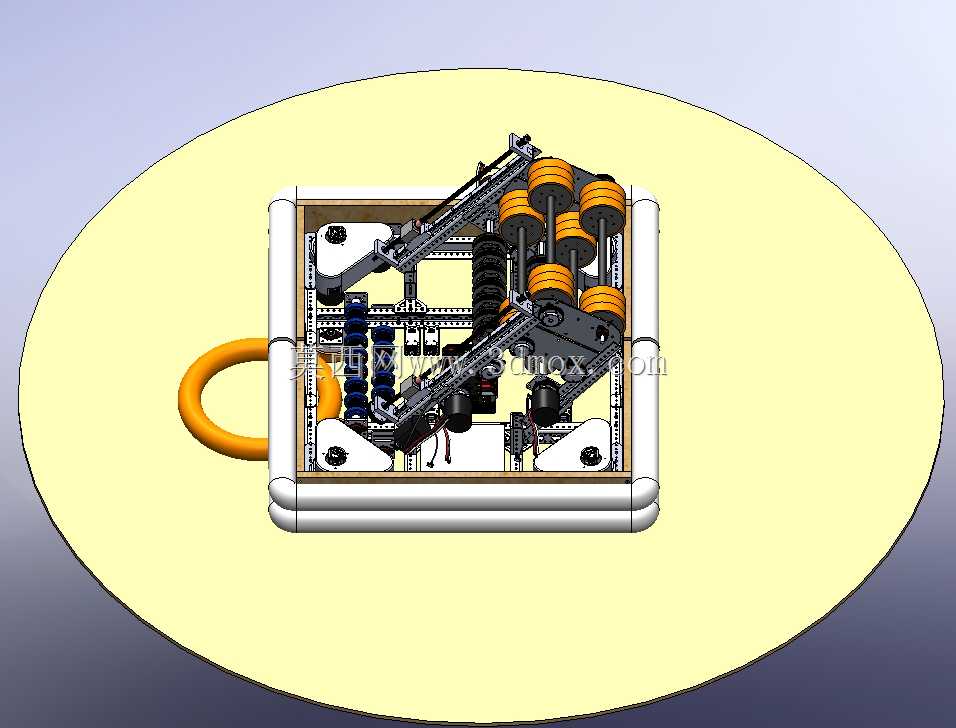

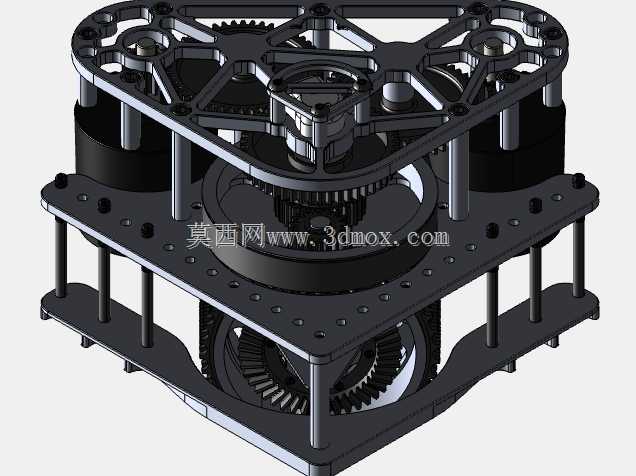

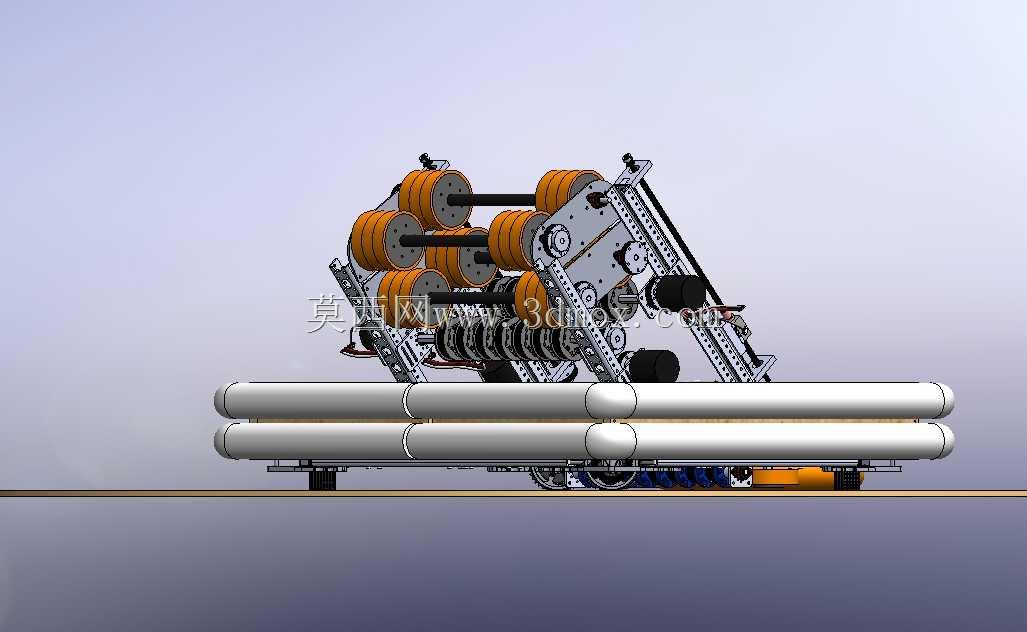

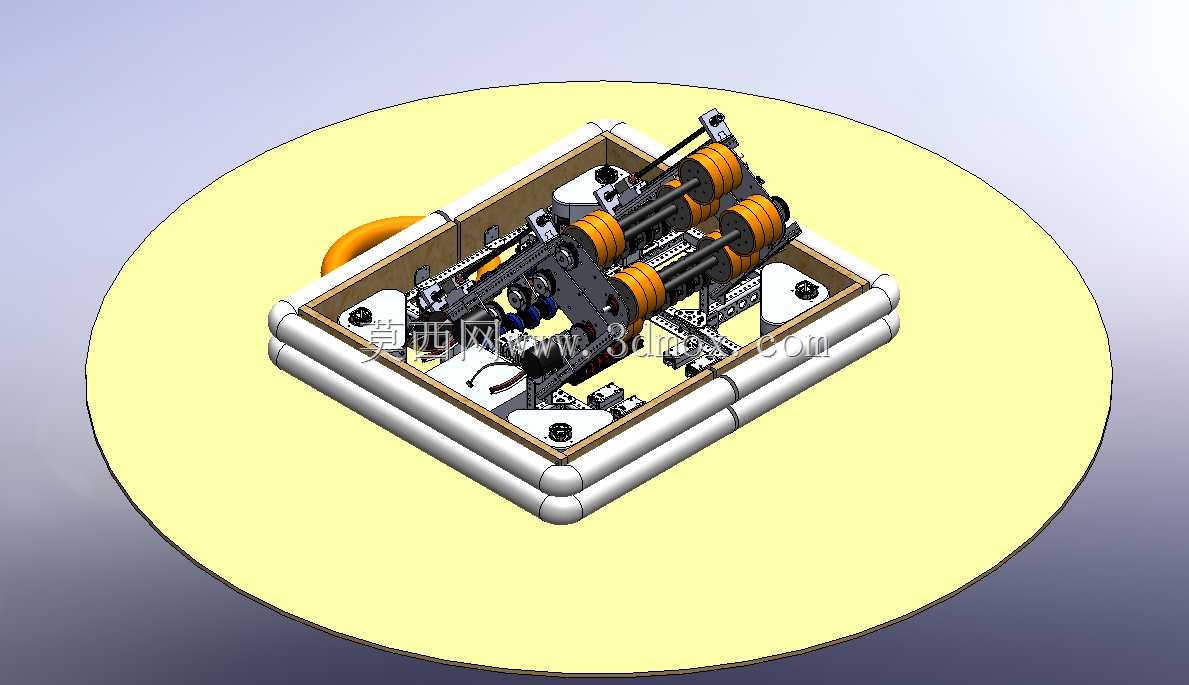

　　该轮式竞技机器人专为青少年机器人竞赛场地对抗场景开发，核心采用Swerve转向驱动架构作为移动底盘，区别于传统差速驱动底盘，每个驱动轮可独立完成转向与转速输出，能够实现任意方向平移、原地零半径转向、斜向行进等复杂移动动作，完全适配竞赛场地内狭窄通道穿行、突发障碍规避、对抗场景下快速位移的实际需求。底盘上层搭载多组气动执行组件，横向排布的两组气缸作为弹射执行端，可完成竞赛道具的快速拾取、举升与投射动作，气缸行程与推力参数经过匹配计算，能够在规定动作周期内完成标准重量道具的投射动作，满足竞赛任务的动作节拍要求。

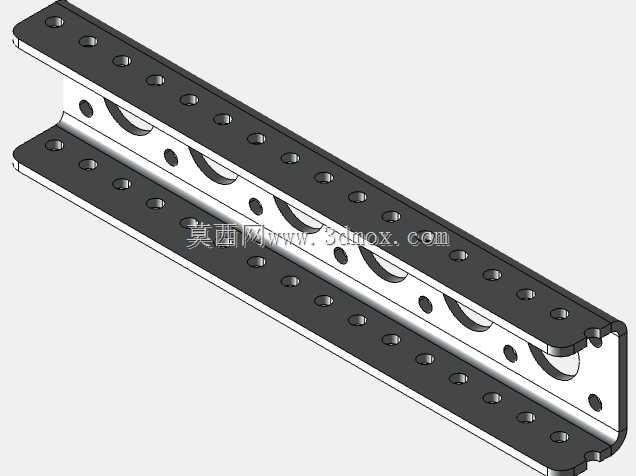

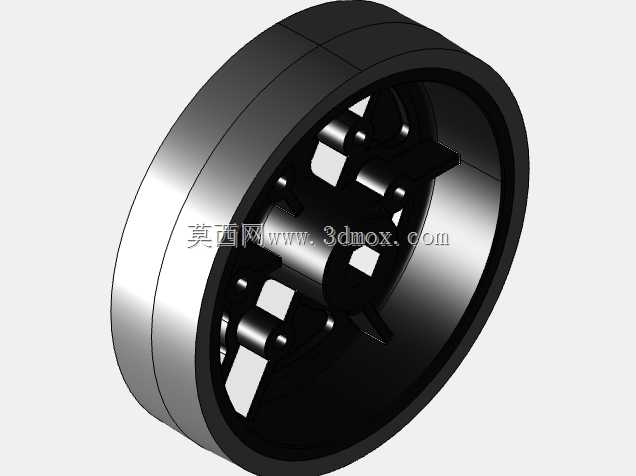

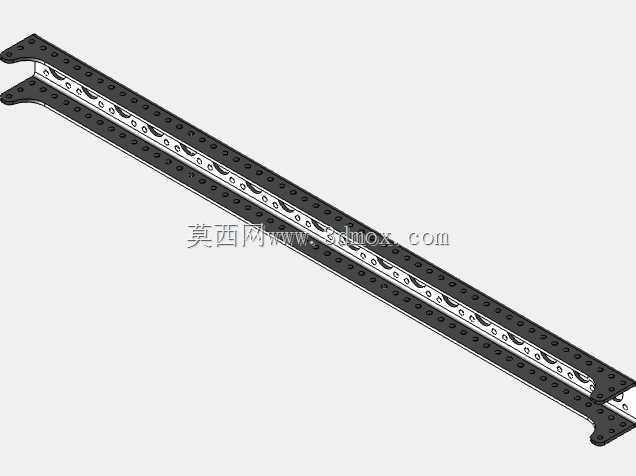

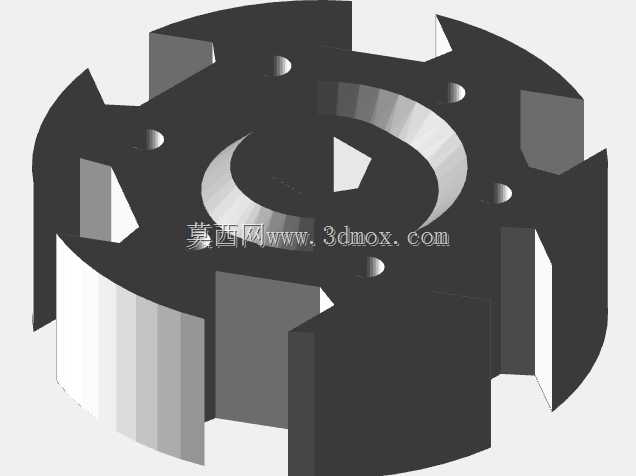

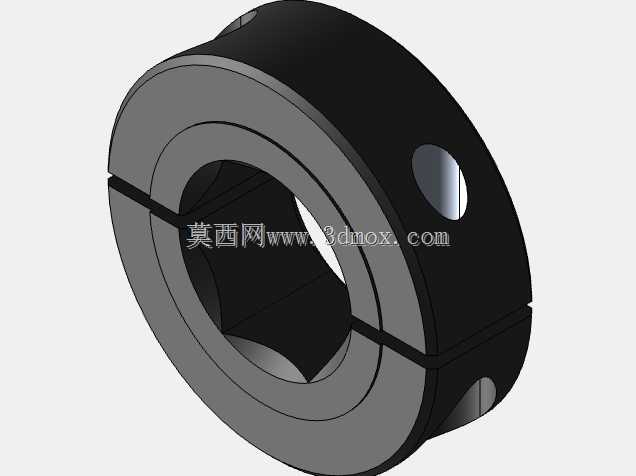

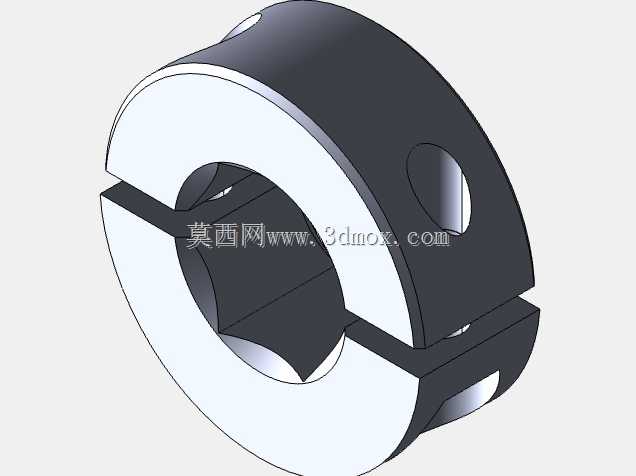

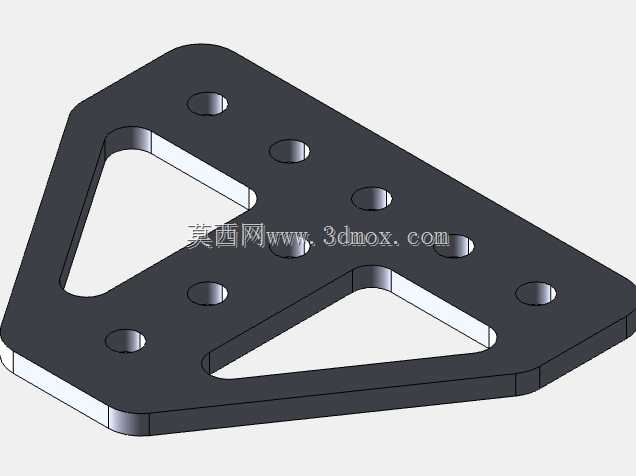

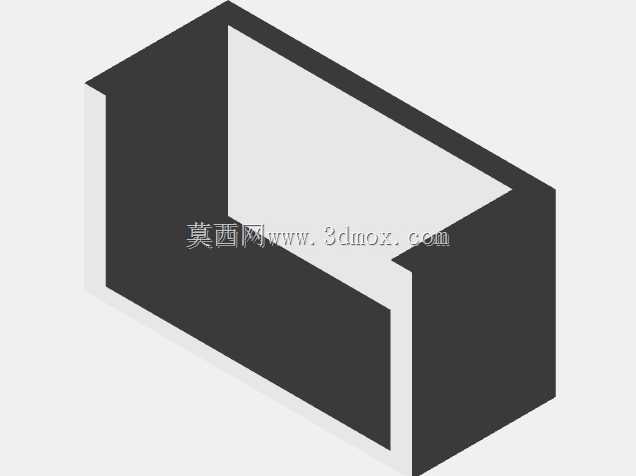

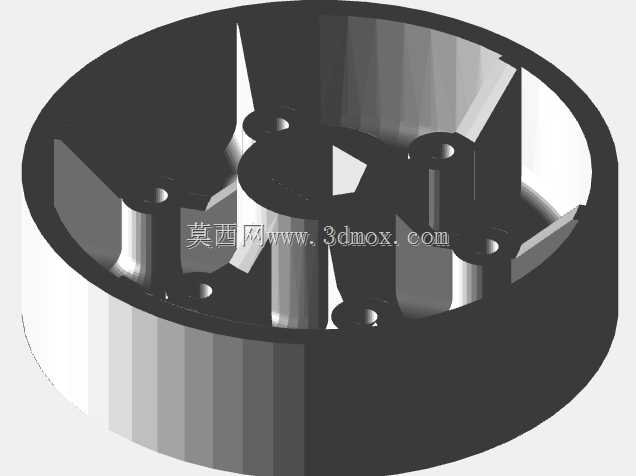

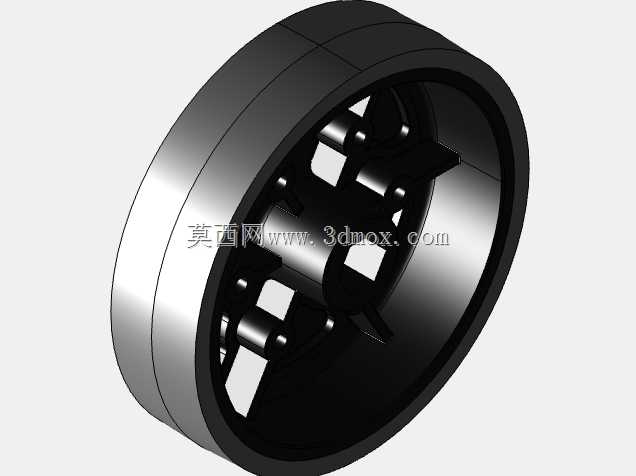

　　上层机械臂结构采用铝型材与钣金件组合搭建，多组转动副配合轴承定位，可实现俯仰角度的大范围调节，臂端搭载的拾取机构采用滚轮夹持结构，能够稳定抓取不同尺寸的圆柱形竞赛道具，夹持力通过弹簧预紧结构自适应调节，避免刚性夹持对道具造成损伤，同时保证高速移动过程中道具不会脱落。整体结构设计充分考虑竞赛场景下的碰撞防护需求，底盘四周采用圆弧过渡的钣金护板，所有外露传动部件均设置防护挡板，避免对抗过程中异物卡入传动链造成设备故障。驱动轮组采用高摩擦系数的橡胶轮面，轮辋采用轻量化铝合金材质加工，既保证足够的抓地力，又能降低簧下质量，提升底盘动态响应速度。

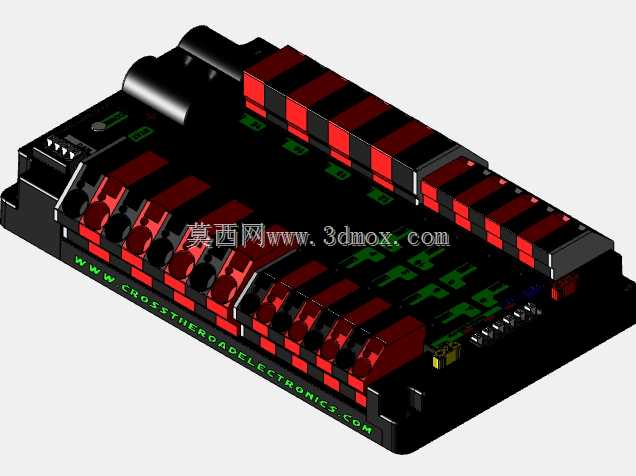

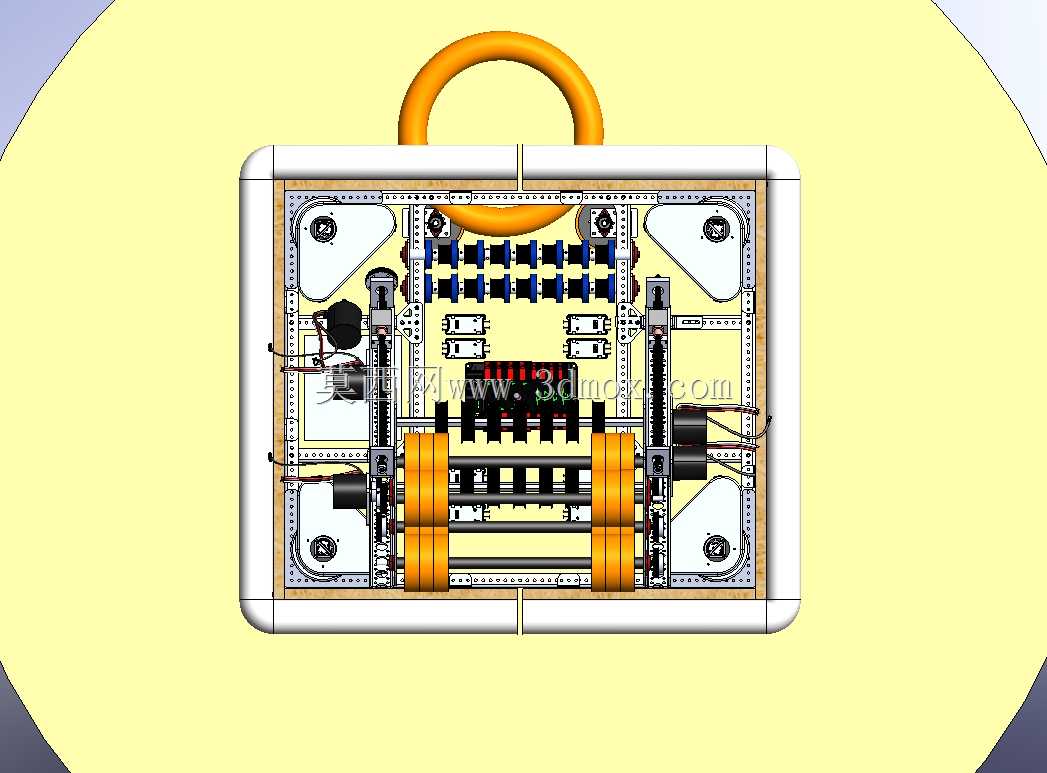

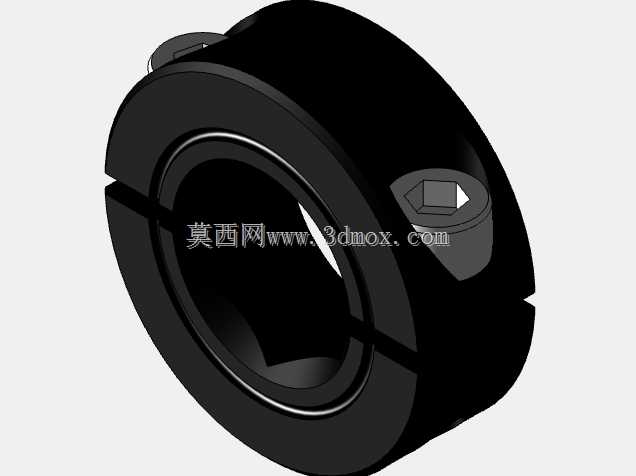

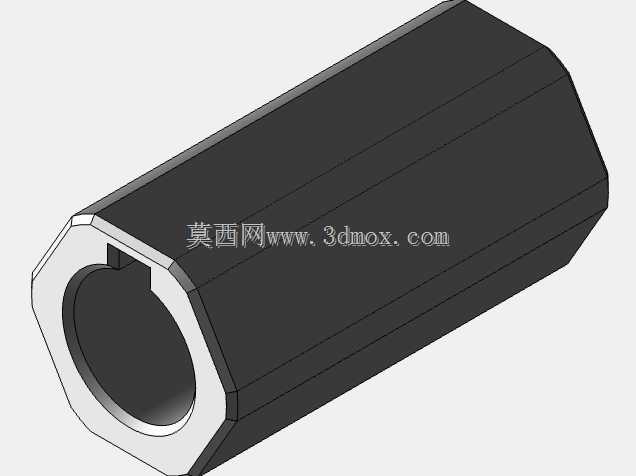

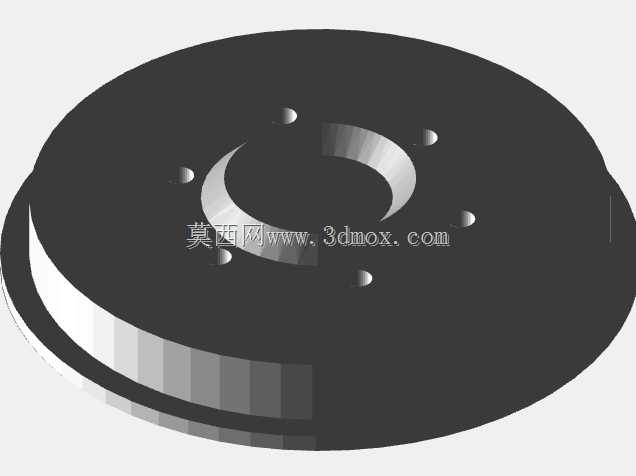

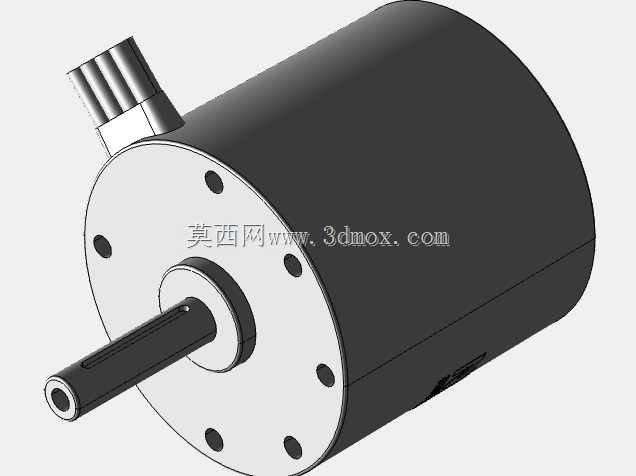

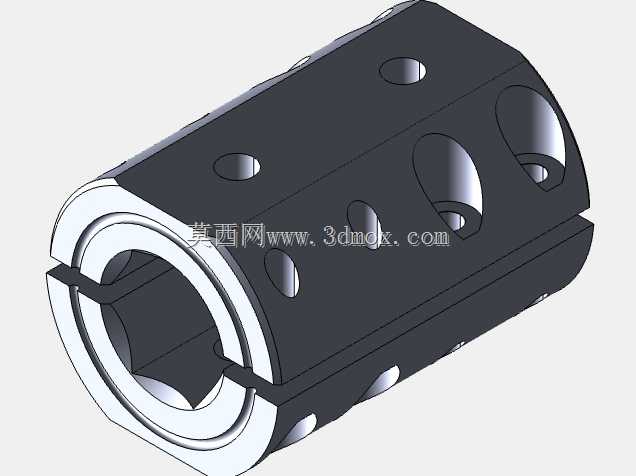

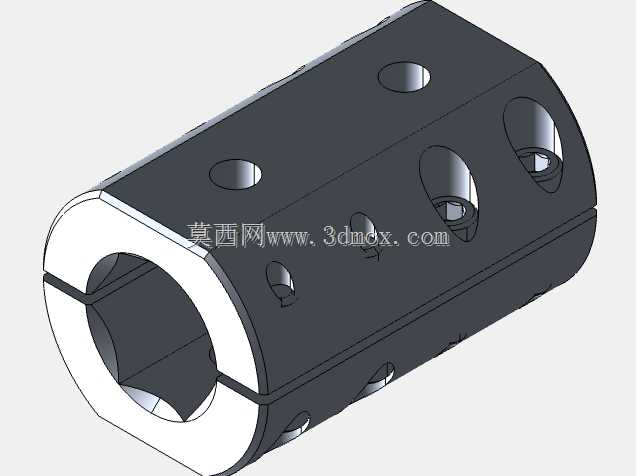

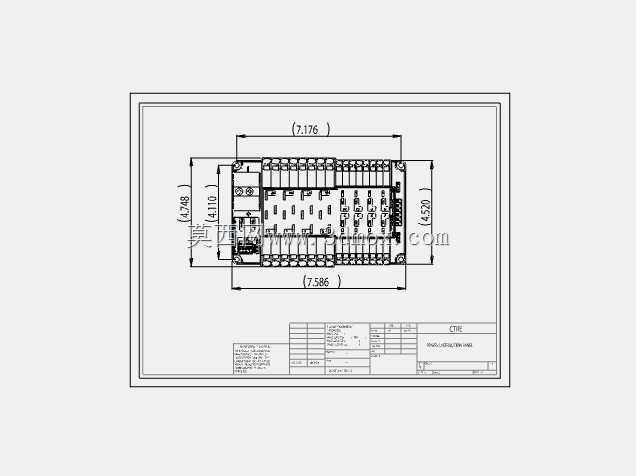

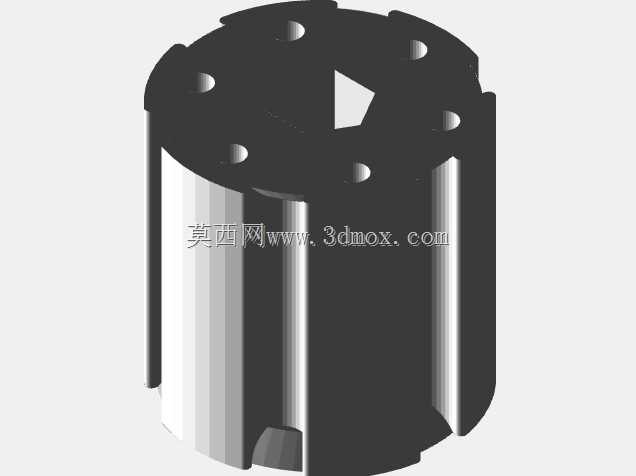

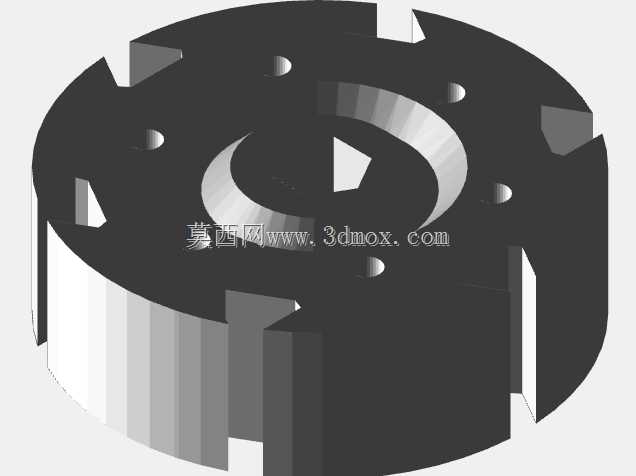

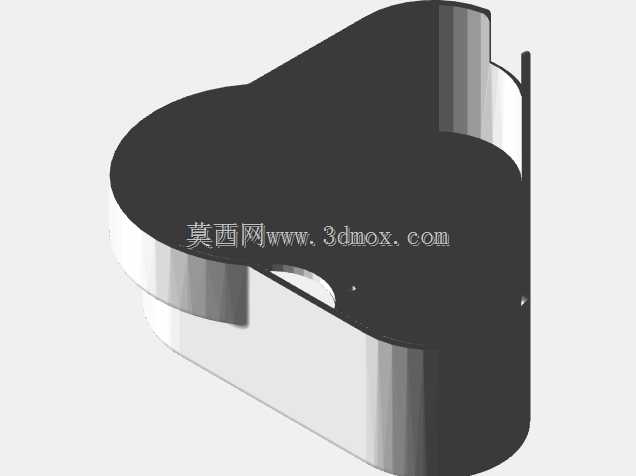

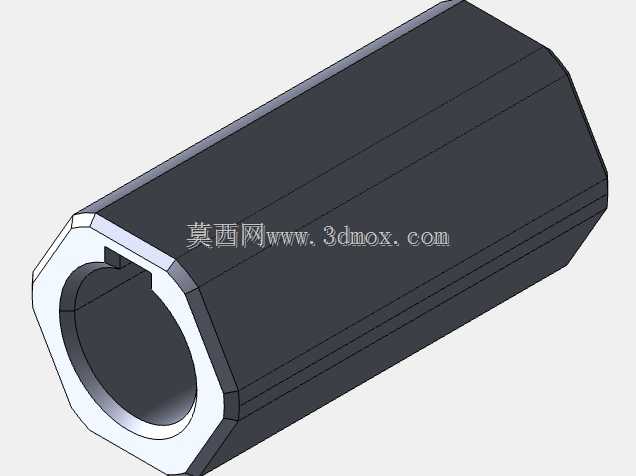

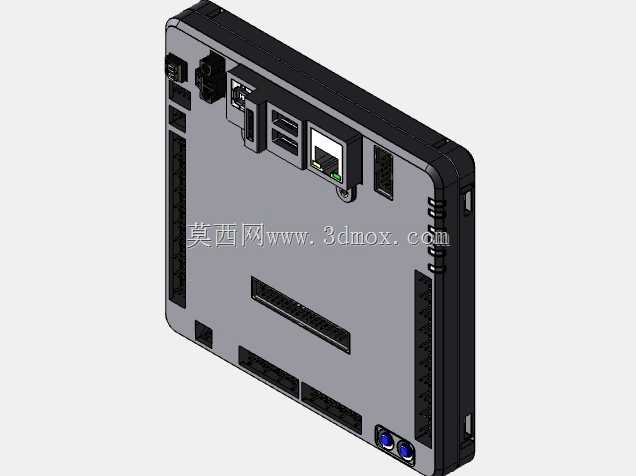

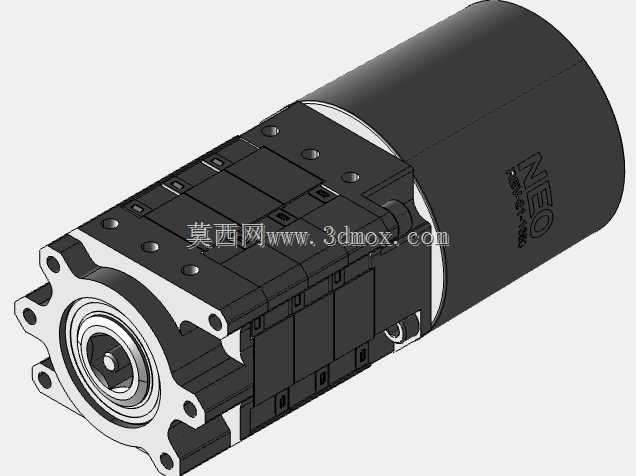

　　上层动力传输采用同步带传动结构，传动比经过匹配计算，能够将驱动电机的扭矩高效传递至执行端，同步带张紧结构采用偏心轮调节方式，可在赛场快速完成张紧度调整，无需复杂拆装工具。电气元件安装区域采用分层布局，电池、控制器、气动阀组分别固定在底盘不同层级的安装板上，走线通过线槽规整排布，所有接插件均采用防松脱设计，能够承受竞赛过程中的剧烈振动与冲击。气动系统的储气罐横向固定在底盘中部位置，重心经过配平计算，保证机器人在高速转向、急停动作时不会出现侧翻风险，储气罐容积经过匹配，能够支撑单局竞赛内所有气动动作的用气需求，无需中途补气。

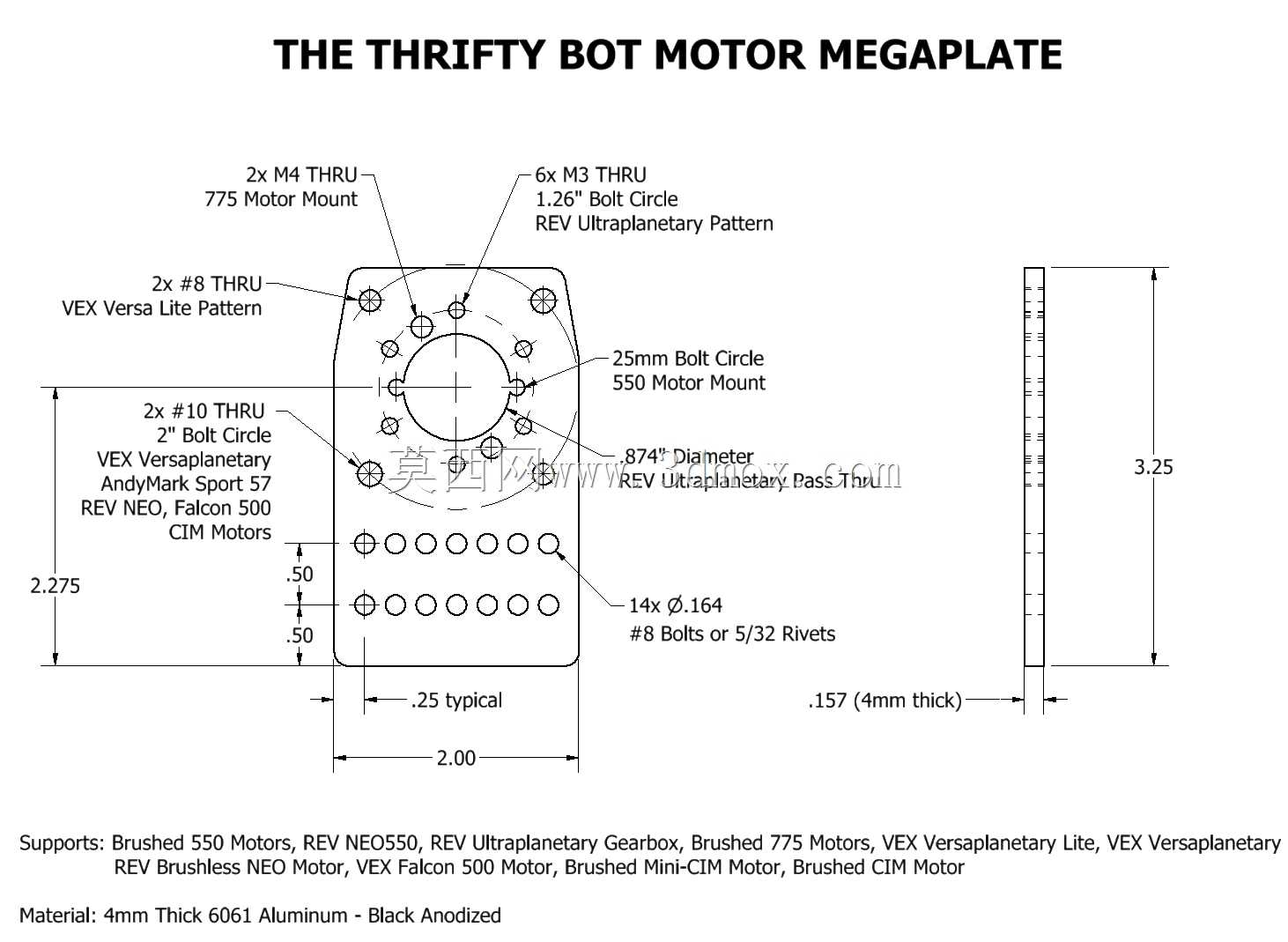

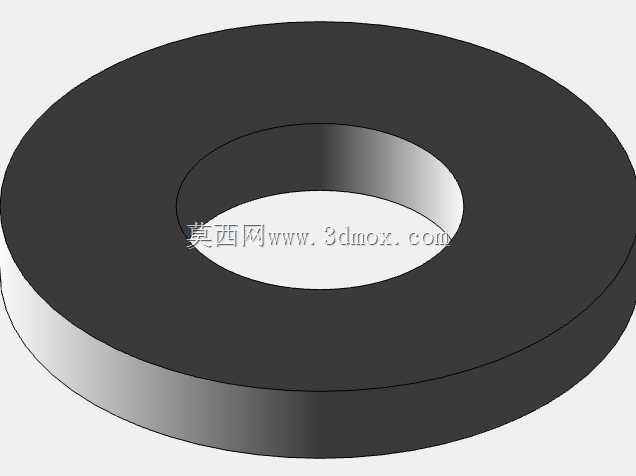

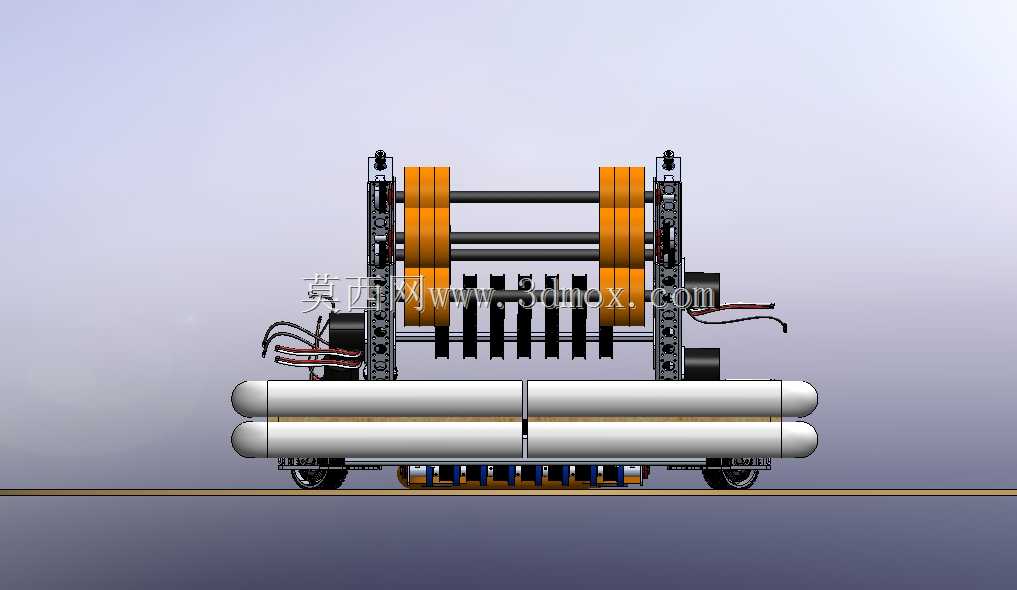

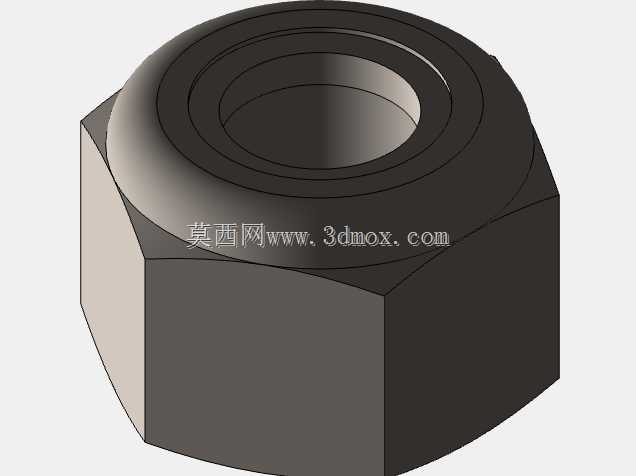

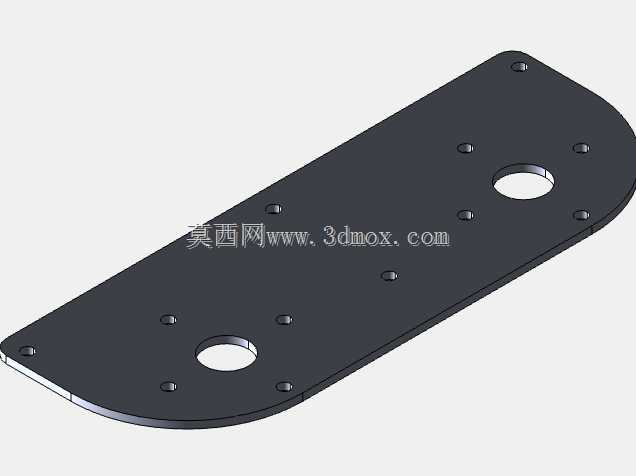

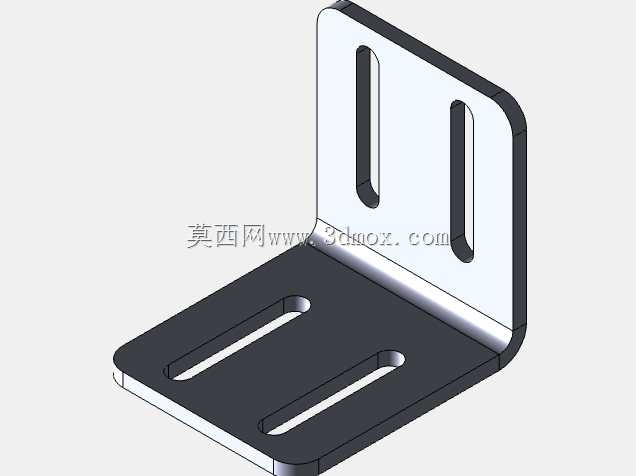

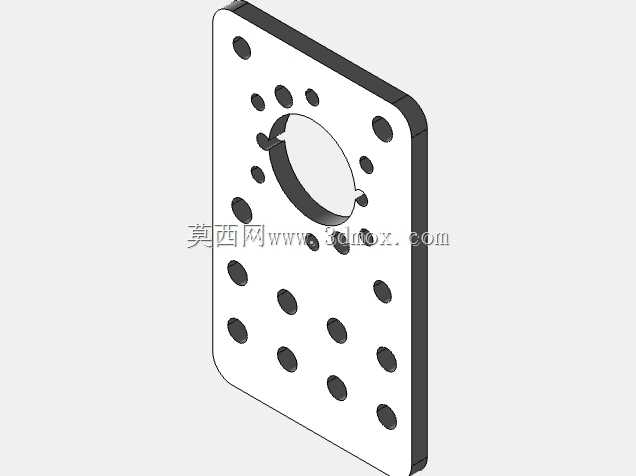

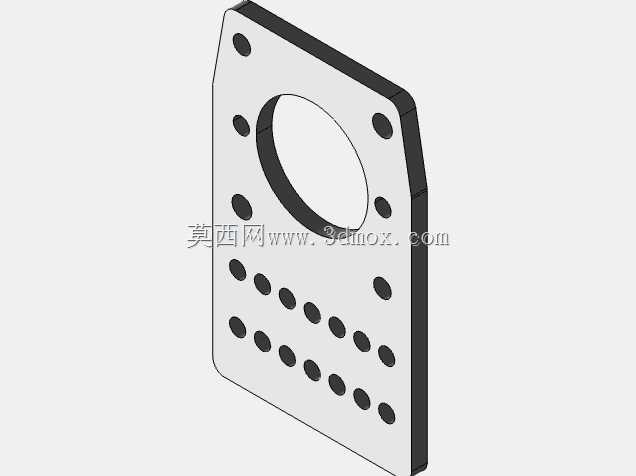

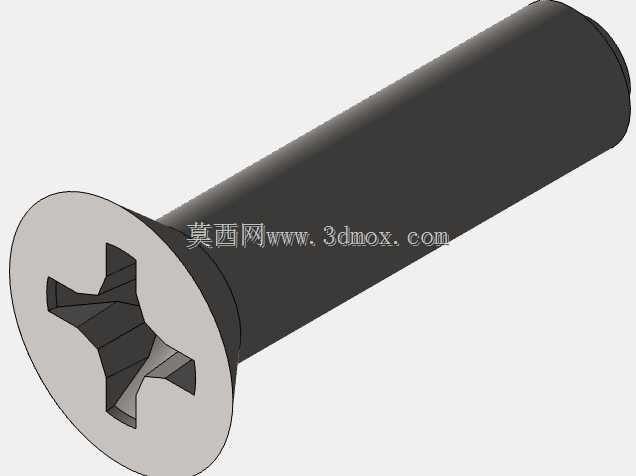

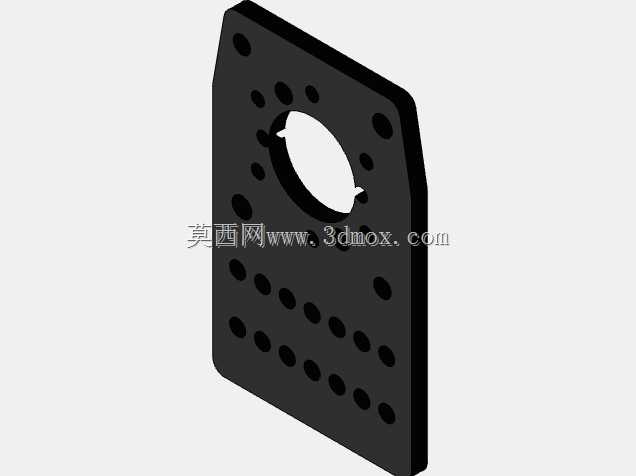

　　整体安装边界充分适配竞赛场地的尺寸限制，整机宽度、长度、高度均符合赛事规则的约束要求，所有突出部件均做圆角处理，避免对抗过程中对其他参赛设备造成结构性损伤。结构建模过程中所有配合面均预留合理安装公差，轴承安装位、电机定位孔均按照机械加工精度要求设计公差带，保证加工完成后可顺利完成装配，无需二次修配。上层机械臂的重心位置经过优化，在臂架伸展至最大行程时，整机重心仍落在底盘支撑多边形内部，保证最大作业半径下的整机稳定性。驱动电机的安装座采用可调节结构，能够适配不同功率规格的电机替换，方便后续根据竞赛需求调整动力配置。所有紧固件均采用防松设计，关键受力位置的螺栓加装防松垫圈，避免长时间振动造成紧固件松动。拾取机构的滚轮采用聚氨酯材质，既有足够的摩擦力抓取道具，又不会在道具表面留下压痕，滚轮间距可通过腰型孔调节，适配不同直径的竞赛道具。
