双工位条码读取盒料移栽输送设备

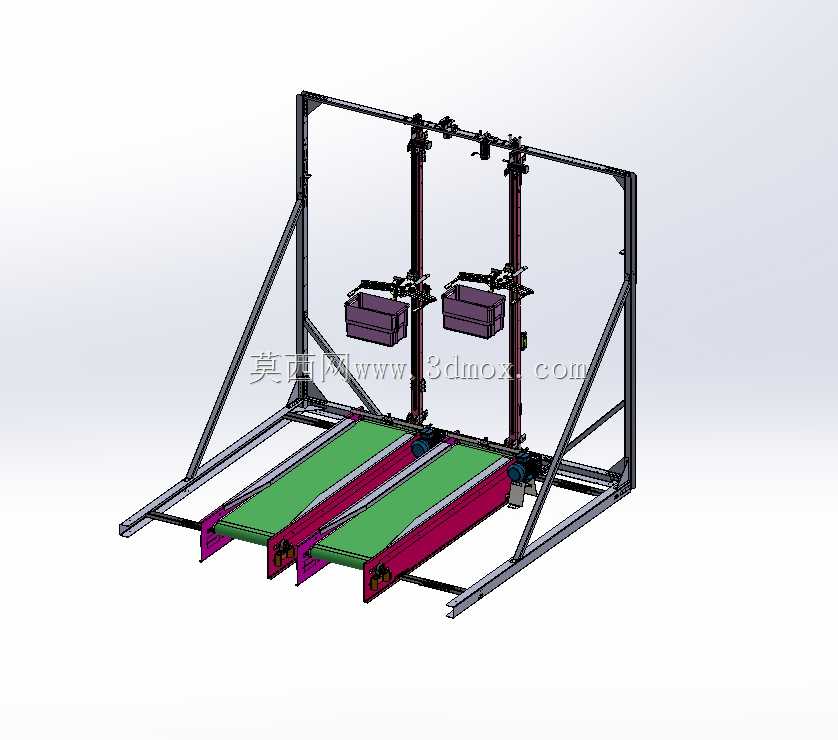

　　在快消品包装、电子元器件仓储分拣、医药成品出库这类需要批量核验盒状物料信息的产线环节，人工取盒扫码再转放的作业模式，不仅效率受人员疲劳度影响波动大，扫码角度偏差、物料磕碰的问题也长期存在，这套双工位取放扫码设备就是针对这类场景开发的专用作业单元。从结构布局来看，设备采用落地式龙门框架作为承载主体，底部通过可调脚杯与车间地面固定，框架主体采用标准工业铝型材拼接，斜向支撑筋布置在框架后侧两侧，抵消前端取料机构往复运动带来的倾覆力矩，整体安装边界控制在长2.4米、宽1.2米、高1.8米范围内，不需要额外开挖地基，可直接对接现有两段平行布置的皮带输送线，适配车间现有产线的布局改造需求，不需要大规模调整原有输送线的位置。

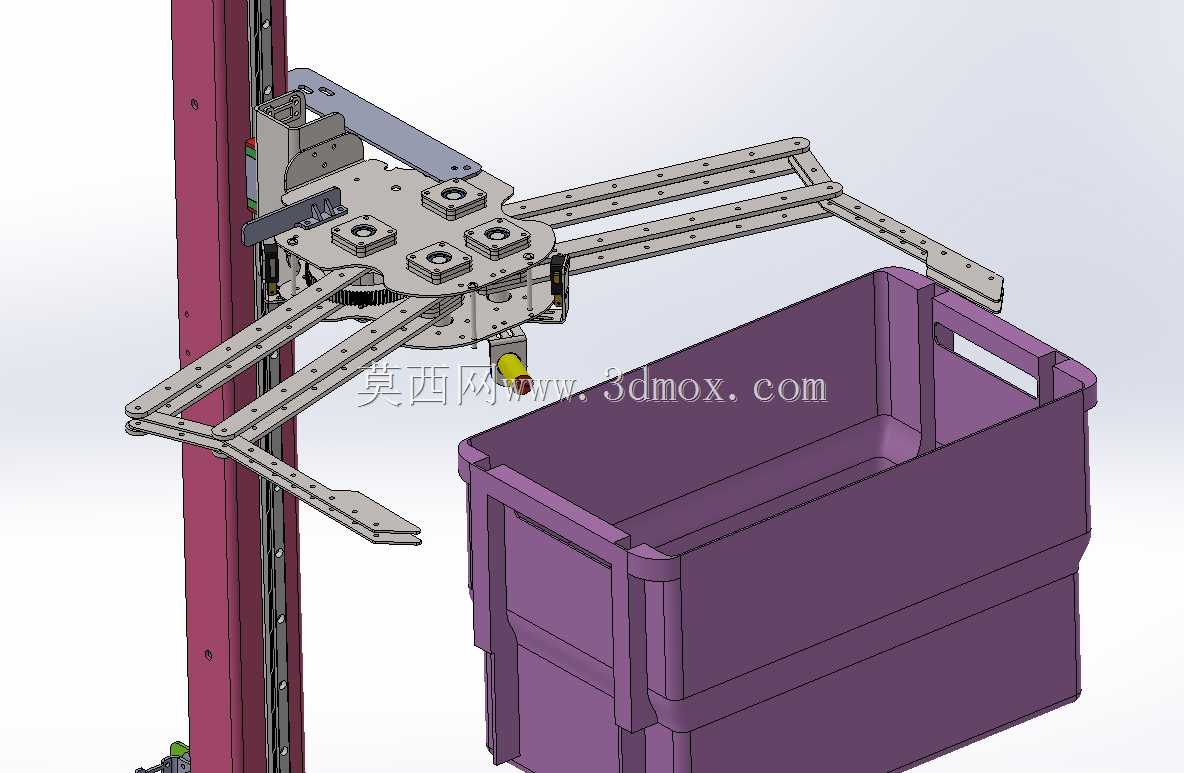

　　设备配置两套独立的取料执行单元，每套单元都由竖直升降导轨、水平伸缩滑台、盒体夹持治具组成，夹持治具采用双侧柔性夹块，接触面包覆2mm厚的聚氨酯垫层，夹取力度可通过调压阀调整，适配不同壁厚、不同重量的纸质或塑料包装盒，避免夹伤盒体表面。两套取料单元可独立作业也可协同运行，对应下方两条平行的进料输送线，当进料输送线将待扫码盒体输送到取料位时，光电传感器触发定位信号，升降滑台带动夹持治具下行到取料高度，夹块收拢固定盒体后抬升，抬升过程中治具保持水平姿态，固定在治具侧方的工业扫码器正对盒体侧面的条码粘贴区域，抬升行程中完成条码信息读取，不需要额外停顿等待扫码，压缩单工位作业节拍。完成扫码后的盒体被水平滑台移送至另一侧的出料输送线上方，夹块松开后盒体落到出料输送线，随线流入下一道工序，整个取料、扫码、放料的循环节拍可控制在3秒每件，双工位同时作业时每小时处理量可达2400件，远高于人工扫码作业的效率。设计阶段特意将扫码器的安装座做成长条孔可调结构，可根据不同盒体的条码粘贴位置调整扫码器的前后、上下位置以及倾斜角度，适配100mm到300mm宽度、80mm到250mm高度范围内的各类盒状物料，不需要更换治具就能完成多品类物料的共线生产切换。

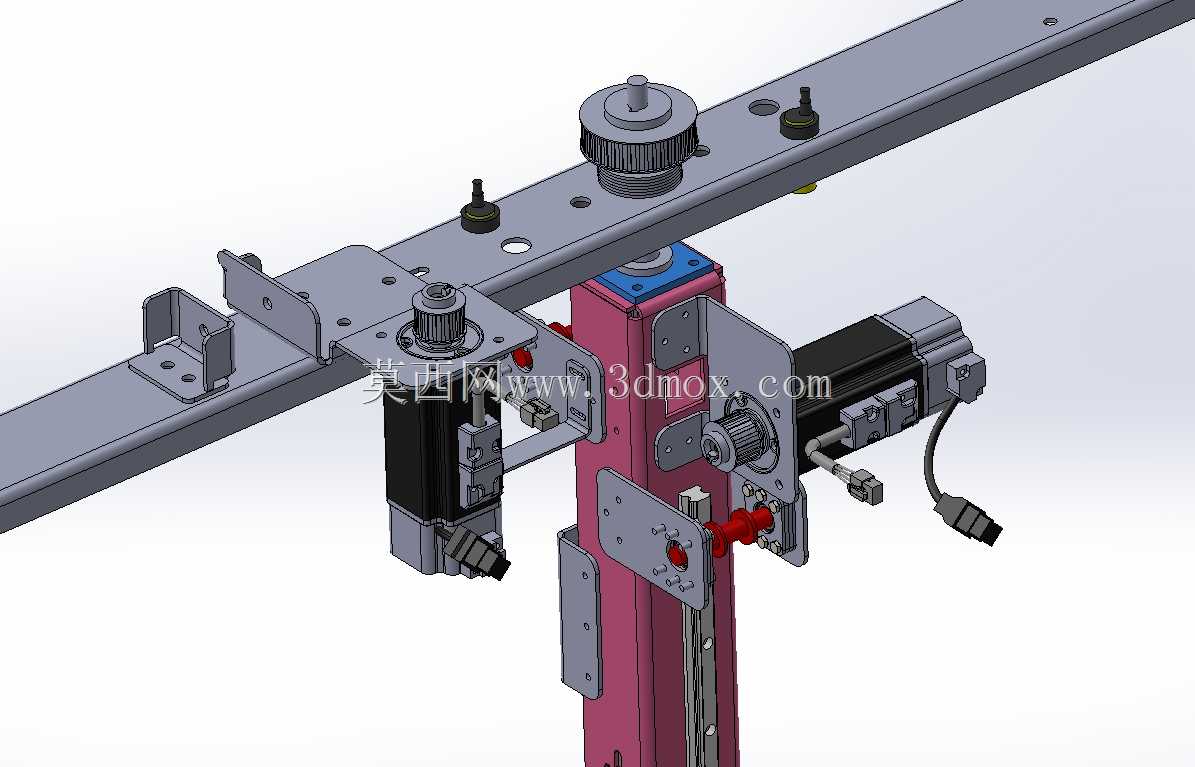

　　竖直升降传动采用同步带搭配线性导轨的组合，相比丝杆传动具备更高的往复运动速度，同时同步带的静音特性更适合长时间连续运行的车间环境，水平滑台同样采用同步带传动，两端设置油压缓冲器，避免滑台运行到行程端点时产生刚性撞击，延长传动部件的使用寿命。设备底部的进料与出料输送线都采用绿色PVC防滑皮带，皮带两侧设置可调导向条，可根据盒体宽度调整导向条间距，避免盒体在输送过程中偏移位置，保证取料位的定位精度，输送线的驱动电机布置在框架内侧，不额外占用设备外部的安装空间，电控元件的走线全部沿铝型材的内置槽布置，外侧加盖线槽盖板，避免车间内的灰尘、杂物落入线槽影响线路安全。

　　考虑到车间日常维护的需求，所有传动部件的润滑点都设置在易操作的外侧位置，同步带的张紧结构采用外置调节螺栓，不需要拆解框架护罩就能完成张紧度调整，扫码器的接线预留了足够的伸缩余量，调整安装位置时不需要重新布线。整套设备的结构没有复杂的定制加工件，90%以上的结构件都采用标准工业铝型材、标准导轨、标准输送配件，建模过程中所有配合面都按照实际装配公差预留了调整间隙，虚拟装配时已经验证了所有运动部件的行程不存在干涉，夹持治具的开合范围、升降滑台的行程、水平滑台的移送距离都经过反复校核，确保取料、移送、放料全流程中盒体不会与框架、输送线导向条发生剐蹭。针对不同车间的安装空间限制，框架的横向与纵向支撑都设计成可拆分的分段结构，进场安装时不需要大型吊装设备，两名装配人员就能完成整体组装调试，设备的总重量控制在280kg以内，普通的车间环氧地面就能承载，不需要额外做地面加固处理。
