潜伏顶升式自动导引搬运车体结构设计

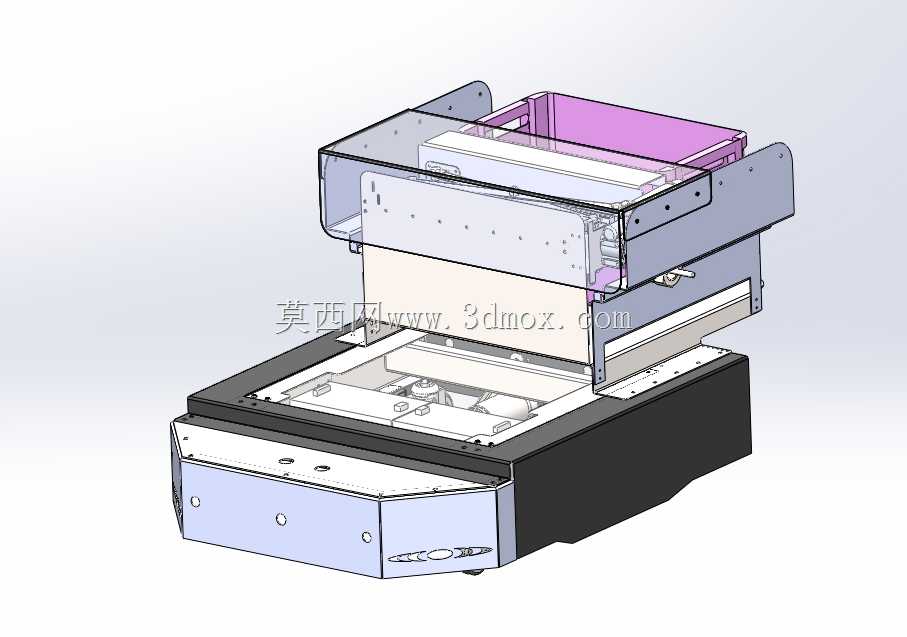

　　这套自动导引车的三维结构设计，核心面向生产车间线边物料转运、智能仓储库区的货位调度场景，适配电子制造、汽车零部件装配、电商仓储分拣等需要频繁进行短距离物料移位的作业环境，可替代人工完成重复度高、路径固定的托盘、料箱搬运任务，降低人工搬运的劳动强度，同时减少人工转运过程中出现的物料磕碰、路径错行问题。从结构布局来看，整车采用下置底盘+上置顶升承载台的分层设计思路，底盘部分作为整车的承载基础，内部预留了驱动轮组、转向机构、控制模块、供电单元的安装空间，底盘外侧的钣金壳体做了圆弧过渡处理，避免车间内通行时剐蹭周边设备或人员，壳体上预留的安装孔位对应传感器、急停按钮、状态指示灯的装配位置，所有孔位的同轴度、安装面平面度公差都按照常规钣金加工的精度要求做了预留，不需要二次加工即可完成元器件装配。

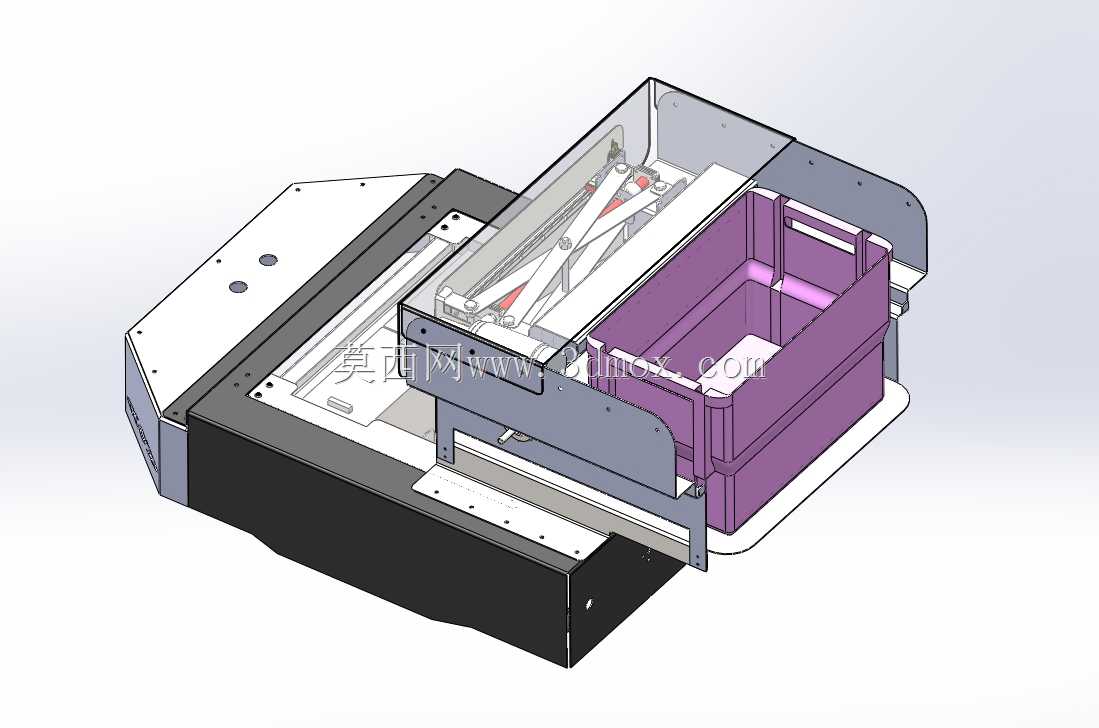

　　上半部分的顶升承载机构采用剪叉式升降的结构逻辑，承载台面做了防滑处理，边缘设置的挡边结构可以避免搬运过程中料箱、托盘出现滑移，顶升机构的导向部件采用线性滑轨做运动约束，保证升降过程中台面不会出现偏摆，升降行程的上下极限位置都预留了限位开关的安装位，可根据实际使用场景的托盘高度调整限位触发位置，适配不同高度的载具接驳需求。设计过程中充分考虑了现场通行的尺寸边界，整车的宽度控制在常规车间人行通道的最小允许宽度范围内，可在1.2米宽的通道内完成90度转向动作，底盘的离地间隙按照车间环氧地坪、硬化水泥地面的通行要求设置，可顺利通过地面5mm以内的接缝、坡度不大于5度的缓坡，不会出现底盘剐蹭地面的问题。

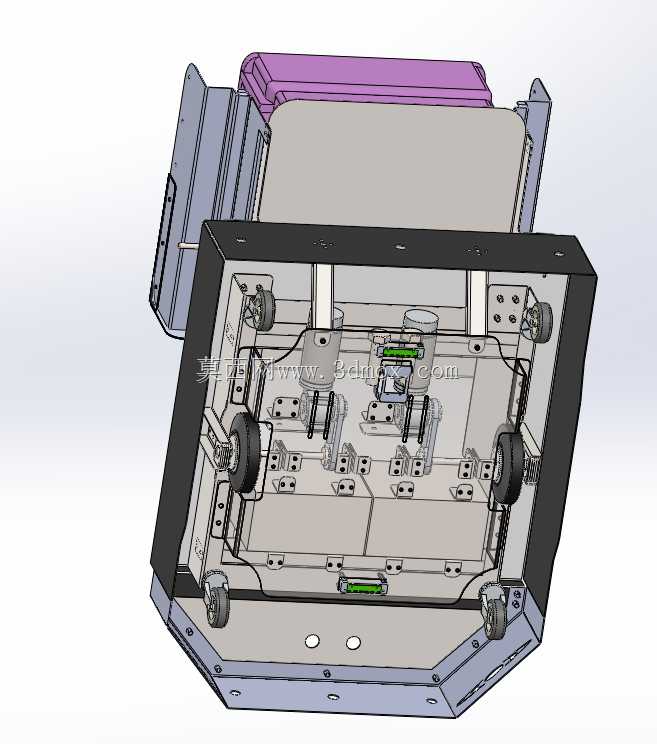

　　驱动轮组采用差速驱动的布置方案，两个驱动轮对称布置在底盘中轴线两侧，前后位置设置随动万向轮做辅助支撑，这种布置方式既可以保证整车直行时的轨迹精度，也可以实现原地转向功能，在狭窄的库区通道内不需要大的转弯半径即可完成调头、换向动作，大幅提升狭小空间内的通行灵活性。车体的上层承载框架采用型材拼接+钣金封板的组合结构，型材的选型兼顾了结构强度与整机重量控制，在保证额定承载状态下框架变形量不超过0.5mm的前提下，尽可能降低上层结构的自重，减少驱动单元的负载，延长供电单元的连续作业时长。

　　所有电气元器件的布线都预留了专门的走线槽空间，强弱电走线槽做了物理分隔，避免信号干扰，走线槽的位置避开了运动部件的运动行程，不会出现线缆被运动部件磨损的问题。车体外部的透明护罩采用亚克力材质，既可以观察内部机构的运行状态，也可以起到防尘、防止异物落入运动机构的作用，护罩采用快拆式的安装结构，不需要专用工具即可拆卸，方便日常的设备维护与故障排查。在安装适配性方面，整车的顶升台面预留了标准的安装接口，可以根据实际搬运的载具类型更换不同的承载治具，比如辊筒台面、皮带台面，适配不同的自动化生产线接驳需求，底盘底部预留了二维码导航、磁条导航、激光导航等不同导航方式的传感器安装位，不需要对底盘结构做大幅修改即可适配不同的导航方案，满足不同场景的改造需求。整车的结构重心经过校核，在额定承载状态下，满载急停、转向时的整车侧倾稳定角满足工业车辆的安全标准要求，不会出现倾翻风险，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头不超出安装面，避免通行过程中剐蹭周边物体。
