开源机器人夹持式机械手臂结构设计

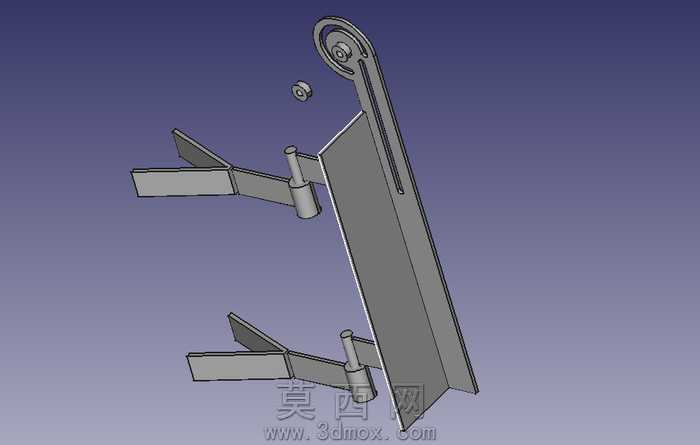

本作品为开源机器人手臂项目的夹持执行段结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械加工的公差配合逻辑，对每一处连接位、转动副都做了贴合实际装配的尺寸约束。从渲染呈现的爆炸视图可以清晰看到，该机械臂分为上下两组对称布置的夹持爪指、竖向支撑臂板、转动铰接轴、定位滚轮组件几个核心部分，各零件拆分展示明确，能够直观呈现部件间的装配层级关系。材质设定上，主体臂板与爪指采用哑光金属钢材质模拟实际机加工钣金件的质感，铰接销轴做了金属抛光面的材质区分，滚轮组件添加了轻微的橡胶材质质感，不同材质的光影反射参数经过调试，能够清晰区分不同功能的零件，避免视觉上的结构混淆。结构设计层面，该臂段采用双爪对夹的执行逻辑，上下爪指分别通过独立的铰接轴与主臂板连接，可实现同步开合动作，主臂板顶端设置的带槽滚轮结构用于配合驱动端的传动绳索或连杆，将驱动端的动力传递至爪指部位完成夹持动作，整体结构没有冗余零件，所有部件都承担明确的传动或支撑功能，符合开源项目易加工、易装配、易复刻的设计思路。建模过程中对所有零件的边角都做了符合实际加工的圆角处理，避免出现现实加工无法实现的尖锐直角结构，铰接孔位与销轴的配合尺寸按照间隙配合的参数设定，保证虚拟装配状态下转动副能够顺畅模拟实际的转动动作，同时也为后续的实物加工制作提供了可直接参考的尺寸依据。整体结构紧凑，零件形态多为钣金折弯件与简单机加工件，无需复杂的五轴加工工艺即可完成实物制作，适配开源机器人项目低成本、可迭代的开发需求，爆炸视图的展示方式也能够帮助开发者快速理解结构组成，降低二次修改与功能拓展的门槛。
