PACERR机器人底盘v2结构设计

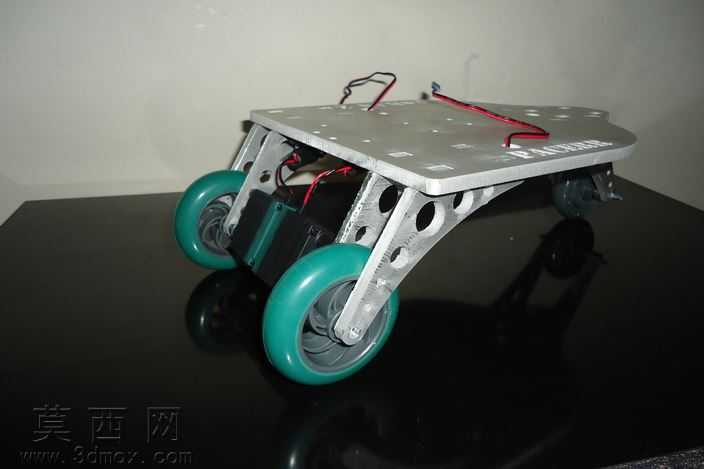

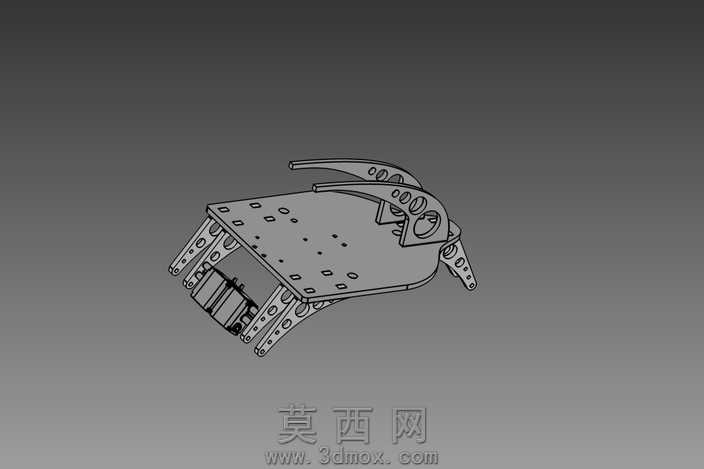

本作品为PACERR系列机器人的第二代底盘结构三维设计，在初代版本的基础上完成了结构优化与细节迭代，是可直接用于最终项目落地的成熟底盘方案。建模阶段采用自顶向下的设计思路，首先搭建整体装配骨架，明确底盘的整体外轮廓尺寸、各功能模块的安装基准与运动预留空间，确保后续零部件设计完全匹配整体装配约束，避免出现装配干涉问题。主体承载盘采用一体化平板式结构设计，盘面均匀排布多组标准化安装孔位，可兼容主控板、驱动模块、传感器组件、电源模块等不同功能部件的安装需求，孔位精度严格按照通用安装标准设定，降低后续硬件适配的改造成本。两侧对称布置的多段式支撑臂结构，采用分层叠加的钣金式造型设计，每段臂体之间通过精密孔位实现铰接定位，既保证了结构的整体强度，又为轮组或者射流组件的安装预留了充足的调节空间，可根据实际使用场景调整组件的安装角度与伸出长度。建模过程中对所有零部件的壁厚、连接位强度做了针对性优化，在保证整体轻量化的前提下，避免薄壁结构出现应力集中导致的形变问题，所有棱边均做了圆角过渡处理，既提升了外观质感，也避免装配调试过程中尖锐边角带来的安全隐患。材质配置上，主体承载盘设定为高强度铝合金材质，表面做阳极氧化处理，兼顾轻量化与抗腐蚀性能；支撑臂结构采用高强度工程塑料与碳纤维复合材质搭配，在保证结构刚性的同时进一步降低整体自重；铰接紧固件采用标准不锈钢材质，满足反复拆装调试的耐磨需求。渲染阶段采用哑光金属与磨砂塑料的材质组合，还原真实工业部件的质感，通过多角度布光清晰展现底盘的分层结构与装配关系，所有射流相关组件均配套设计了对应的安装位与固定结构，确保多组件安装时的布局合理性，不会出现管线缠绕或者运动干涉问题。整体结构充分考虑了后期维护的便捷性，所有功能模块均采用快拆式安装设计，无需拆解主体结构即可完成单个部件的更换与调试，适配机器人移动、巡检、作业等多场景的使用需求，为上层功能拓展提供了稳定可靠的承载基础。
