ROBOCON赛事自主作业机器人机械结构设计

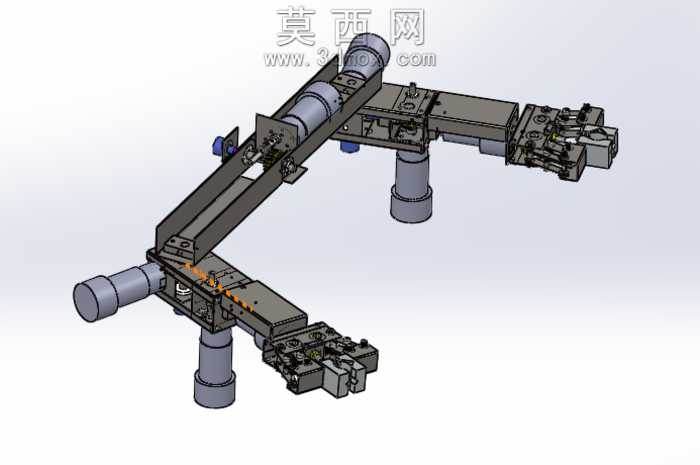

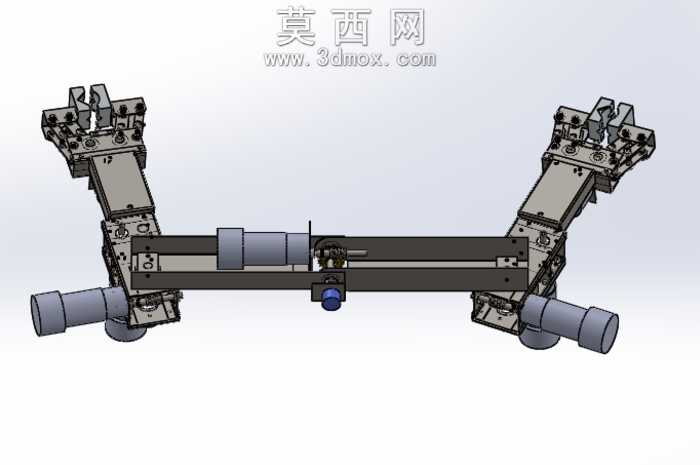

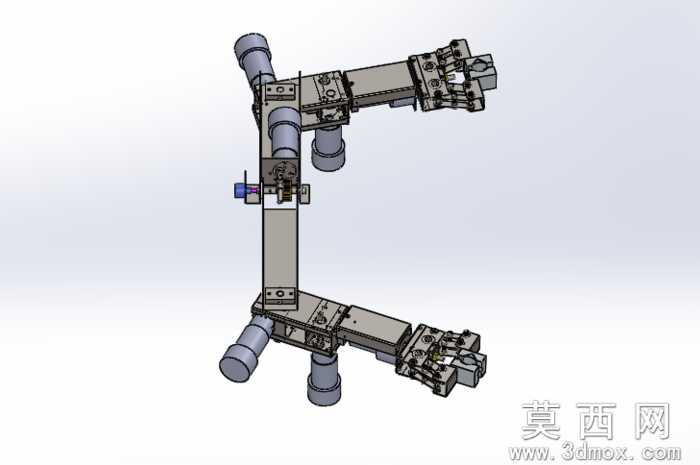

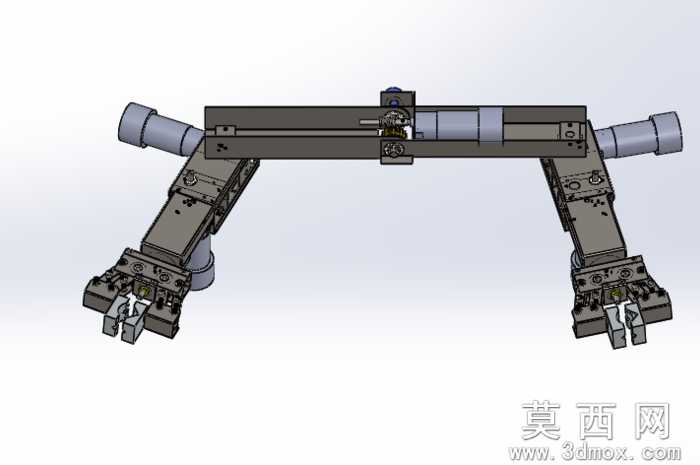

本模型为面向ROBOCON机器人赛事打造的自主作业机器人机械结构，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工公差配合标准，所有零件特征完整可编辑，未出现缺失面、破面等建模缺陷，可直接导出工程图用于生产加工。模型整体采用对称式双端作业布局，中部为一体化承载主梁结构，主梁采用高强度铝合金型材拼接设计，在保证整体结构刚性的同时有效降低整机自重，适配赛事对机器人移动速度、负载能力的双重要求。两端作业单元集成了气动夹持执行机构、回转驱动组件与伸缩调节模组，夹持端采用V型定位夹爪设计，夹爪接触面预留了防滑缓冲垫安装位，可稳定夹持不同外形尺寸的赛事作业道具，夹爪开合行程通过内置的直线气缸进行驱动，动作响应迅速，夹持力可通过气源压力灵活调节，适配不同重量道具的抓取需求。夹爪与主梁之间设置了多自由度回转调节结构，搭配回转驱动气缸可实现作业端的角度偏转，配合主梁中部的直线滑移模组，可完成大范围内的道具拾取、转运、放置动作，满足赛事不同任务点位的作业需求。建模过程中对所有运动部件进行了干涉检查，验证了各关节运动行程内无结构碰撞，各驱动元件的安装位均预留了足够的走线空间与维护操作空间，驱动气缸、直线导轨、紧固件等标准件均采用厂商标准模型库导入，尺寸参数与实际量产零件完全一致，可直接用于物料采购与整机装配。模型渲染阶段对不同材质部件进行了区分赋材，铝合金结构件赋予了磨砂金属材质，气缸等标准件赋予了发黑氧化钢材材质，夹爪接触位赋予了橡胶防滑材质，整体渲染效果真实还原了实物装配后的视觉效果，清晰展现了机器人各部分的结构组成与装配关系。设计阶段充分考虑了赛事场景的实际需求，整体结构采用模块化设计思路，两端作业单元、中部主梁、底部移动安装位均采用快拆式连接结构，可根据不同赛事任务快速更换作业模块，调整整机布局，有效提升了机器人的赛事适配能力，同时模块化的设计也降低了后期维护的成本，单个模块损坏后可快速更换，无需拆解整机结构。
