便携式手动格林利弯管作业装置结构设计

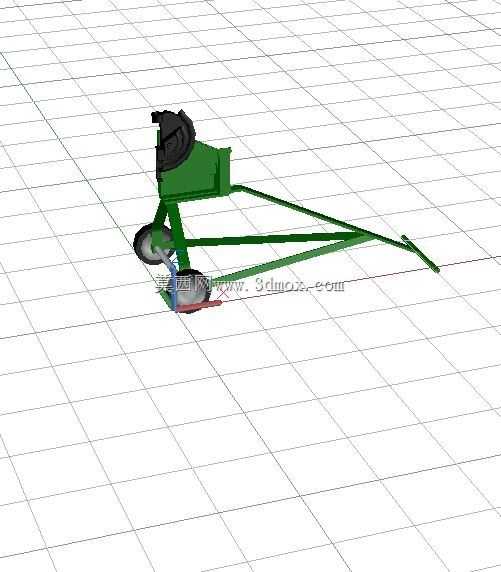

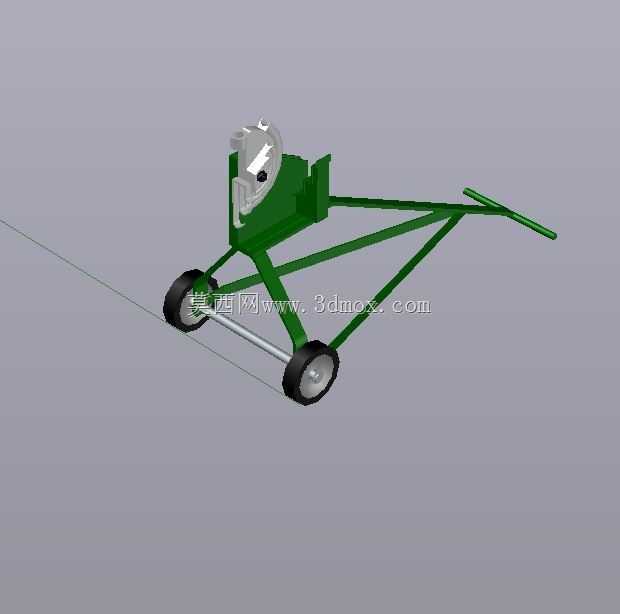

　　在现场水电安装、小型机电管线布设、户外管路抢修这类作业场景里，受限于作业空间狭窄、供电条件不稳定的情况，大型电动弯管设备往往无法进场，手动弯管机具就成了管路弯折作业的核心工装，这款适配1/2"到1"管径的手动弯管装置，就是针对这类分散式、小批量弯管需求设计的作业工具。从实际作业的痛点出发，设计之初就摒弃了固定式弯管设备的厚重基座结构，采用三角桁架式的承力框架，框架杆件采用薄壁矩形钢管焊接成型，在保证弯管作业时抗扭、抗弯承载力的前提下，尽可能压缩整体自重，搭配前端两个实心橡胶脚轮与后端的操作扶手，单人即可完成设备在作业面内的短距离转移，不需要额外的吊装或搬运辅助，适配工地内跨作业点的频繁转场需求。

　　弯管执行端采用棘轮式进给的施力结构，作业时将待加工金属管材卡入对应管径的成型弯模槽内，通过操作杆带动棘轮机构逐步进给，驱动压轮沿管材轴向施压，配合定模的圆弧轮廓将管材弯折至目标角度，整个施力过程不需要作业人员施加瞬间的大冲击力，依靠棘轮的机械增益效应，普通成年作业人员即可单手完成操作，同时渐进式的进给方式能避免管材弯折处出现瘪管、裂纹、壁厚过度减薄的缺陷，保证弯管成型后的通径满足管路流体输送的要求。

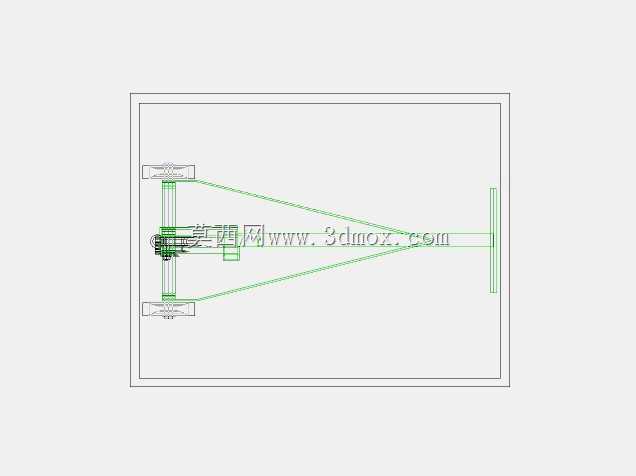

　　从结构设计的细节来看，承力框架的杆件连接节点全部采用满焊工艺，焊后做应力释放处理，避免长期承受弯管反力后出现焊缝开裂、框架变形的问题；两个脚轮采用轮架与框架铰接的安装方式，在不平整的工地地面移动时，轮架可自适应地面起伏，不会出现卡滞；操作扶手的末端套有防滑橡胶套，作业时握持施力不会打滑，扶手长度经过人机工程校核，作业人员站立操作时不需要过度弯腰，降低长时间作业的疲劳感。设备的安装边界与外形尺寸完全适配现场作业的空间要求，整体展开长度控制在1.2米以内，宽度不超过0.6米，高度在作业状态下为0.7米左右，即使在宽度不足1米的管道井、走廊吊顶内这类狭窄空间，也能顺利完成弯管作业，不需要提前拆除周边的遮挡构件。

　　弯模与压轮采用模块化的快换设计，针对1/2"、3/4"、1"三种常用的金属管材规格，配套对应弧度的成型模具，更换模具时只需要拔出定位销即可完成拆装，不需要额外的拆卸工具，单套模具更换时间不超过30秒，能适配现场不同管径的弯管作业需求，不需要配备多台不同规格的弯管设备，减少作业班组的工具携带量。在实际使用场景中，这款装置除了适配建筑水电安装场景的镀锌钢管、KBG线管弯折作业，也能满足小型制冷设备安装中的铜管弯折、户外燃气抢修中的小口径燃气钢管弯制作业，弯折角度可通过定模上的角度刻度直接读取，不需要额外搭配角度尺测量，一次进给即可弯折到目标角度，作业效率相比传统的手动灌沙弯管方式提升60%以上，同时弯折后的管材椭圆度能控制在5%以内，满足管路连接的密封要求，不会出现因弯管变形导致的接头渗漏、通流面积不足的问题。框架底部的两个脚轮除了承担移动功能，在弯管作业时也能作为辅助支撑点，配合框架后端的着地支撑脚，形成三点稳定支撑结构，作业时设备不会因为弯管反力出现侧翻、滑移，作业人员不需要额外踩压设备基座来固定位置，进一步简化了作业操作流程。
