RIDGID TRISTAND 460-1链式管钳支架结构设计

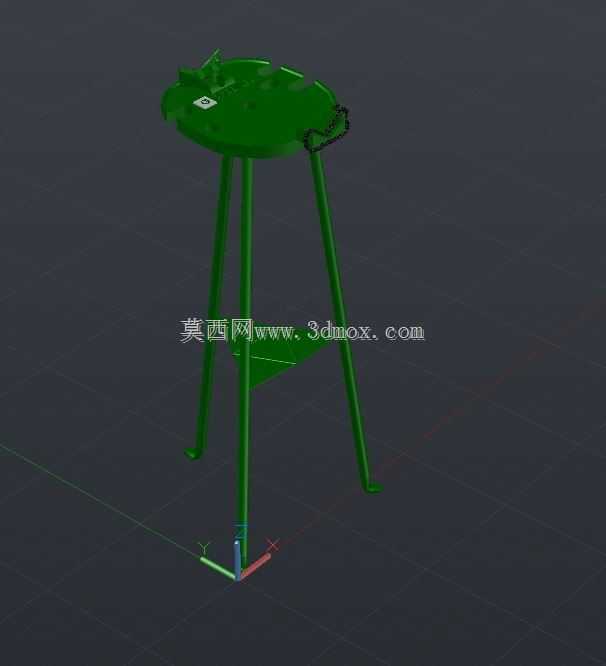

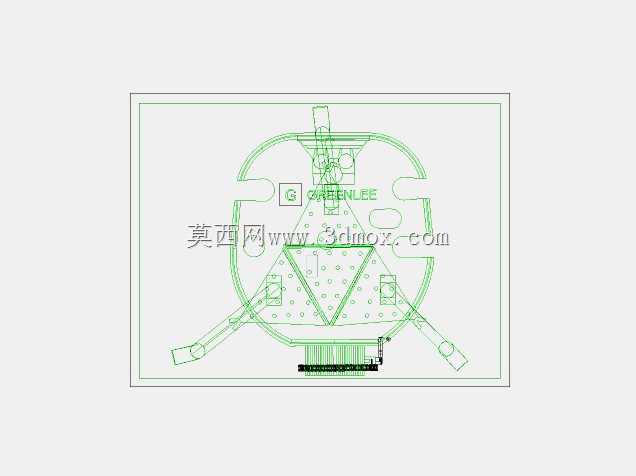

　　在现场管道施工作业场景中，管口套丝、切割、坡口加工都需要稳定的工件夹持基础，这款三脚链式管支架的设计完全围绕现场作业的实际痛点展开。从结构布局来看，采用三根倾斜支腿形成稳定的三角支撑构型，支腿向外张开的角度经过反复校核，既保证作业时的支撑稳定性，避免加工过程中支架受扭矩发生侧翻，同时控制了支腿外伸的边界尺寸，不会在狭窄的管廊、设备安装间隙中占用过多通行空间。顶部的圆形工作台面集成了链式夹持机构，链条的环绕行程覆盖了大管径管道的夹持范围，相比普通台虎钳的平口夹持结构，链式环抱的方式可以适配不同截面形状的管材，不会对薄壁管道的外壁造成过度挤压变形，夹持力沿管壁圆周均匀分布，套丝作业时管材不会发生周向转动，也不会出现轴向窜动的问题。

　　设计过程中充分考虑了现场作业的操作姿态，工作台面的高度匹配成年作业人员站立操作的舒适区间，作业人员无需过度弯腰就可以完成管口加工的全部操作，支腿中部设置的横向连接杆一方面强化了整体结构的刚性，减少支腿受载后的形变量，另一方面可以临时放置管钳、板牙、割刀等常用作业工具，减少作业人员反复取放工具的动线长度。顶部工作台的边缘做了圆弧过渡处理，避免现场搬运、挪动支架时尖锐边角刮擦作业人员的工作服或者皮肤，链式夹持机构的锁紧手柄设置在台面侧方，作业人员站在支架任意一侧都可以快速完成锁紧、松脱操作，不需要绕到支架特定位置操作，适配现场不同的作业站位需求。

　　从安装边界来看，支腿底部的接触端做了防滑处理，在水泥地面、夯实土层、钢板平台等不同现场基面都可以保持足够的摩擦力，不需要额外打膨胀螺栓固定，挪动转场时只需要抬起支架就可以转移，不需要做额外的拆装工序。工作台面的夹持槽口预留了足够的下方避让空间，管道向下伸出的长度不会被支腿结构干涉，加工长管道时也不需要额外增设辅助支撑点。整体结构没有多余的复杂传动部件，所有受力部件都采用等强度设计，支腿的截面尺寸经过载荷校核，能够承受管道切割、套丝时产生的冲击载荷，长期使用不会出现支腿弯曲、台面变形的问题。链式夹持机构的链条采用耐磨材质设计，反复锁紧松开的磨损量控制在极低水平，日常维护只需要定期清理链条缝隙里的铁屑、泥沙，不需要复杂的润滑或者部件更换作业，非常适合施工现场复杂恶劣的使用环境。

　　在实际管路安装作业中，这类支架可以替代传统的临时垫木、简易台架，统一了管口加工作业的夹持基准，不同管径的管道都可以在同一台支架上完成加工作业，不需要针对不同管径准备多套夹持工装。三脚支撑的结构在不平整的地面上可以通过微调支腿的着地位置快速调平工作台面，不需要额外携带调平垫块，尤其适合野外管线施工、老旧厂区改造这类地面条件复杂的作业场景。支架整体重量控制在单人可搬运的范围内，作业人员可以单手拎起支架在不同作业点之间转移，不会增加过多的现场负重。顶部工作台的平面度经过严格控制，套丝机、割刀放置在台面上作业时可以保持水平基准，加工出的管口端面垂直度、螺纹同轴度都能满足管路连接的密封要求，避免因为夹持不稳导致的螺纹偏斜、管口坡口角度不合格等质量问题，减少后续管路试压时的渗漏风险。
