电源变压器接线结构设计方案

　　在工业配电、小型电控设备以及民用供电转换场景中，电源变压器的接线结构直接决定了设备运行的稳定性与后期维护的便捷性，这套接线结构的设计完全围绕实际工况的使用需求展开，没有冗余的走线布局，每一处连接点位都对应明确的回路功能。从实际应用场景来看，这类接线结构普遍适配中小功率的工频电源变压器，常见于机床控制回路、小型工控设备供电模块、实验室稳压电源内部，需要在有限的安装空间内完成初级输入、次级多组输出的线路排布，同时要规避不同电压等级线路之间的电磁干扰，避免高压侧与低压侧线路近距离平行排布带来的串扰问题。

　　设计过程中首先明确了接线的安全边界，高压输入侧的接线端子统一布置在结构的一侧，与低压输出侧保持足够的电气间隙，所有走线的弯折半径都符合电气布线的规范要求，避免线路过度弯折导致的绝缘层破损，同时预留了后期接线操作的手部操作空间，不需要额外拆除周边结构就能完成端子的接线与紧固作业。从功能特性来看，这套接线结构清晰划分了输入回路、调压抽头回路、多组次级输出回路的走线路径，不同回路的线路走向互不交叉，每一条线路的连接点位都对应明确的功能标识位置，后期排查故障时可以顺着走线路径快速定位问题点位，不需要反复梳理杂乱的线束。

　　设计时充分考虑了实际安装的尺寸边界，整个接线区域的布局完全贴合变压器本体的安装端面，接线完成后线束不会超出变压器的安装外轮廓，不会和设备内部的其他结构件产生干涉，适配常见的导轨安装、螺栓固定安装的变压器安装形式，不需要额外调整设备内部的安装空间就能完成装配。走线的固定点位都设置在结构的受力合理位置，避免设备运行过程中的振动导致线束松动、端子脱落，所有接线端子的位置都避开了变压器的发热区域，防止长期高温环境加速线路绝缘层的老化。

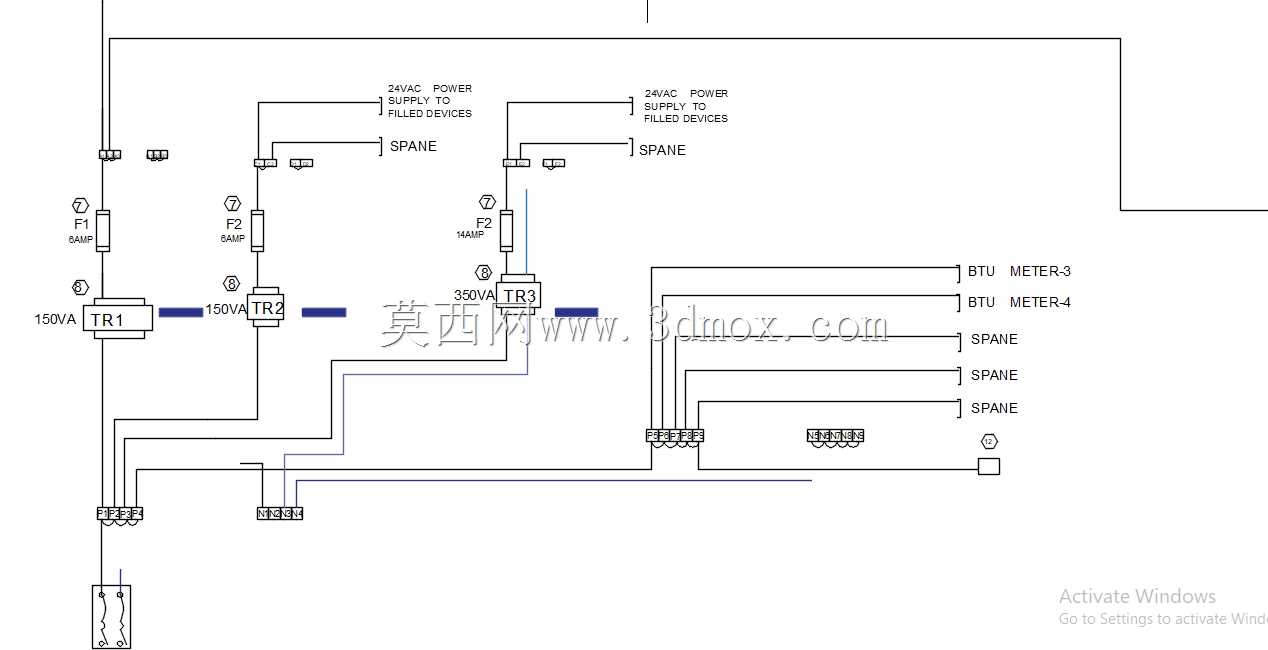

　　在布线逻辑上，按照电流流向规划走线路径，输入侧的线路从进线端直接接入变压器初级端子，中间没有多余的弯折，次级输出侧的线路根据输出电压的不同分组排布，大电流输出的线路采用更短的走线路径，减少线路上的压降损耗，小电流的信号采样线路单独排布，远离大电流线路避免电磁干扰影响采样精度。整个接线结构的设计没有追求过度复杂的排布形式，完全以工程实际的可靠性、装配便捷性、维护便捷性为核心，所有的走线间距、端子位置、固定点设置都经过实际装配验证，能够适配多数常规使用场景下的电源变压器接线需求，不需要针对特定设备做大幅度的结构调整就能直接套用，在结构建模过程中也充分还原了每一处接线的实际走向、端子的相对位置，能够直接用于生成接线工艺指导文件，或者作为设备整体布线设计的参考模块使用。
