一英寸电源变压器用弧形夹紧支柱结构

　　在中小功率工频电源变压器的装配环节里，铁芯与绕组的径向固定一直是影响设备运行稳定性的核心细节——尤其是采用壳式或C型铁芯的1英寸规格柱式变压器，绕组浸漆烘干后的径向胀紧、运行过程中的电磁振动，都需要配套的夹紧结构来抵消交变应力，避免绕组松动、铁芯错位引发的噪音增大、绝缘磨损甚至匝间短路问题。这款1英寸规格的夹紧支柱，就是针对柱式电源变压器的柱身抱紧需求设计的分体式固定构件，区别于传统的整体式钢带抱箍，它采用左右对称的分体拼接结构，不需要从绕组端部穿套，可在绕组与铁芯装配完成后从侧方对位安装，大幅降低了变压器总装工序的操作难度，也方便后期运维时的拆解检修，不需要完全拆除端部的接线排与绝缘端板就能完成夹紧力调整。

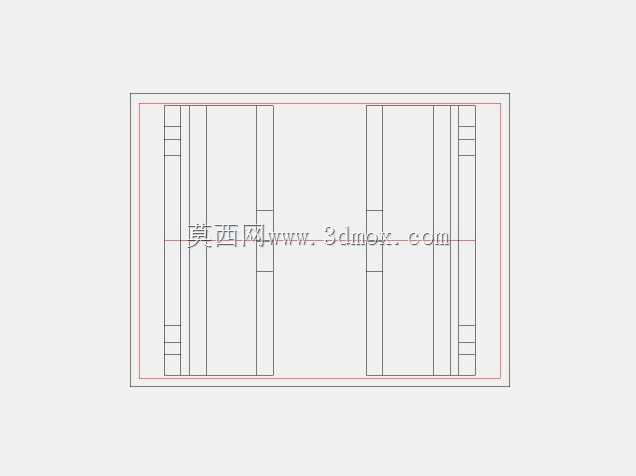

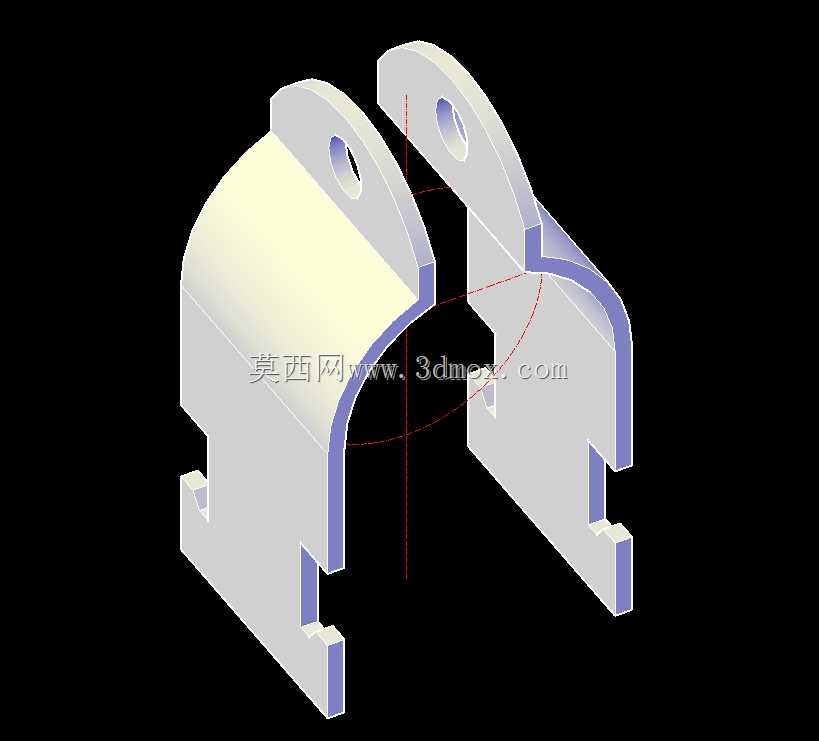

　　从结构功能上看，该支柱的内侧弧面完全匹配1英寸直径的变压器柱身外轮廓，弧面的曲率公差控制在0.1mm以内，安装后能与绕组外层的绝缘纸或环氧包覆层完全贴合，不会出现局部应力集中压破绝缘层的问题；支柱上下两端延伸出带安装孔的耳板，孔位的同轴度经过校准，既可以穿入绝缘螺栓将左右两片支柱锁紧形成闭环抱紧力，也能通过孔位将整个变压器组件固定到设备的安装底板或机架上，实现柱身抱紧与整机固定的功能集成，减少了额外的固定支架零件数量。支柱侧面预留的卡槽结构，是为了适配变压器的层压木绝缘端板，安装时卡槽直接卡入端板的预设槽位，不需要额外打胶或加装定位销，就能限制支柱沿柱身轴向的窜动，即使在设备有冲击振动的使用场景下，也不会出现夹紧结构移位的问题。

　　设计过程中首先规避了传统钢带抱箍的几个常见缺陷：普通钢带抱箍厚度薄，长期受电磁振动影响容易出现应力松弛，抱紧力下降后会导致绕组共振，而这款支柱采用等厚度的实体结构，刚性远高于薄钢带，锁紧后的形变量小于0.05mm，能长期保持稳定的抱紧力；同时分体式结构的边缘都做了R1.5的圆角倒钝处理，不会像钢带切口那样存在锋利毛边，装配过程中不会划伤操作人员，也不会割破绕组的绝缘包覆层。在安装边界的尺寸控制上，支柱的外侧轮廓到柱身中心的最大距离比传统钢带抱箍小2mm，对于安装空间紧凑的小功率电源设备来说，能有效缩减变压器组件的整体占用空间，适配更多紧凑型电气柜的内部安装需求；两片支柱拼接后的接缝处预留了0.2mm的间隙，当螺栓锁紧时，间隙会随着抱紧力的增加逐步缩小，能直观反馈夹紧力的大小，避免过度锁紧导致绕组被压变形。

　　实际应用场景中，这类夹紧支柱多用于工业控制电源、小型设备内置电源、低压照明变压器等1英寸柱身规格的电源变压器上，相比传统的固定方式，它的零件一致性更好，适合批量装配时的快速对位，不需要针对每个变压器做抱箍的弯折适配；同时支柱的结构完全对称，左右两片零件可以通用，不需要区分左右件，能降低生产过程中的零件管理成本，装配时不需要额外辨别零件方向，有效提升总装工序的效率。在抗振性能的设计考量上，支柱的耳板位置做了局部加厚处理，螺栓锁紧时的压力会均匀分散到耳板整个接触面，不会出现局部应力集中导致的耳板断裂问题，即使在有持续振动的工业设备使用场景下，也能保证夹紧结构的长期可靠性，避免因固定失效引发的变压器故障。
