可自适应筒径的动力线轴垂直升降装置

　　在电力线缆敷设、长距离管线穿引作业的现场场景中，传统线轴承托设备多为固定尺寸支架，面对不同直径的动力筒管、不同重量的线轴载荷时，往往需要更换适配支架、额外加装辅助垫块，不仅拖慢施工准备节奏，还容易因适配间隙出现线轴转动卡滞、承托偏心的问题，严重时甚至会引发线轴滑脱的安全隐患。这款垂直升降装置正是针对这类现场痛点开发的专用承托升降结构，核心解决的是不同规格动力筒管的自适应承托、垂直方向高度精准调节、大载荷下的结构稳定性三大核心问题。

　　从实际作业用途来看，该装置主要服务于动力线缆穿管作业环节，可承载最高8吨的重型线轴，作业时操作人员可根据待穿引筒管的实际直径，快速调整承托端的开合范围，无需更换额外配件即可适配一定区间内的筒管尺寸，省去了传统作业中反复测量、更换支架、调整垫片的繁琐流程。相比常规的固定支架，该装置的垂直升降功能可精准匹配不同高度的穿管作业面，不管是地面沟槽穿管、架空管线对接，还是设备端的线缆引入作业，都能将线轴调整到与作业入口齐平的高度，避免线缆因高度差出现过度弯折、外皮磨损的问题，同时也能减少人工抬升重型线轴的作业强度，降低高空托举作业的安全风险。

　　在功能特性设计上，该装置的承托端采用自适应抱紧结构，调节行程覆盖常规动力穿管作业的绝大多数筒管直径范围，抱紧接触面做了防滑耐磨处理，既可以保证筒管在转动放线时不会出现轴向窜动，又不会因抱紧力过大导致筒管转动阻力激增。升降导向部分采用双侧对称导向结构，避免单侧承载时出现升降卡滞、结构偏载变形的问题，驱动端的力传导路径做了优化，即使在满载荷8吨的状态下，也能实现平稳的升降调节，不会出现顿挫、下滑的问题。整体结构的安全系数做了冗余设计，关键承力部件的应力均控制在材料屈服强度的安全区间内，即使作业中出现短暂的动载荷冲击，也能保证结构不发生塑性变形。

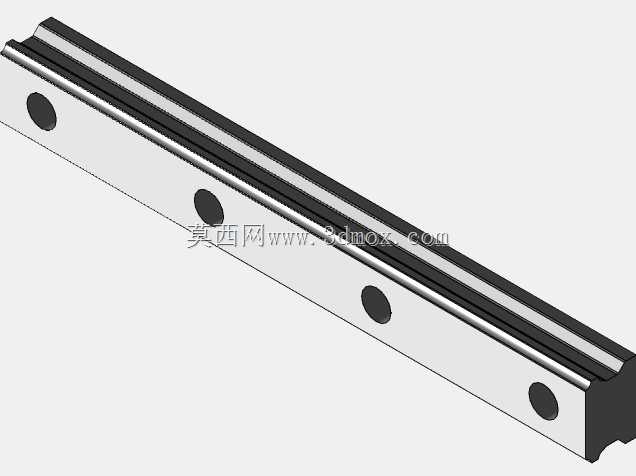

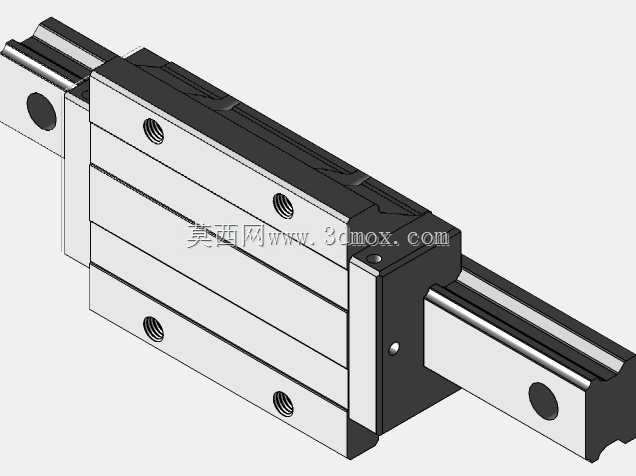

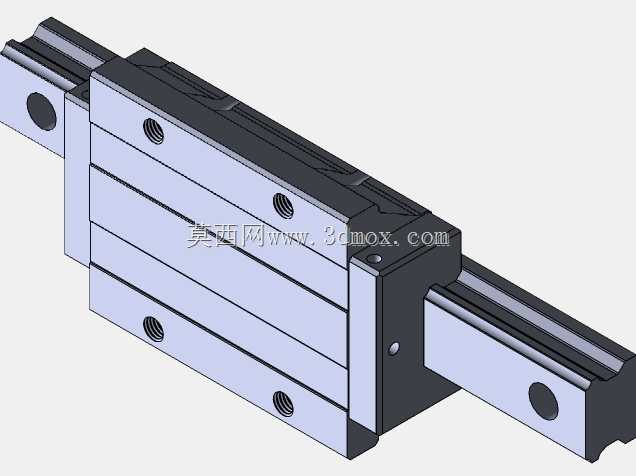

　　设计思路上完全围绕现场作业的实际需求展开，没有做多余的冗余功能，所有结构都服务于快速适配、稳定承载、安全升降三个核心目标。最初的方案构思阶段，曾考虑过采用固定承托座加升降台的组合结构，但现场调研后发现，施工场景中筒管的直径规格跨度大，固定承托座需要配备多套适配瓦座，现场搬运、更换都极为不便，因此最终改为可调节的自适应承托结构，将直径适配功能集成在承托端，无需额外配件即可完成规格切换。导向结构最初选用单导柱方案，但受力分析后发现满载荷下偏载力矩会导致导柱单侧磨损严重，长期使用后会出现升降精度下降的问题，因此改为双侧对称导柱搭配滑动导向副的结构，将偏载力矩均匀分散到两侧导向结构上，既提升了结构稳定性，也延长了设备的使用寿命。

　　从安装边界与外形尺寸来看，该装置的底座安装尺寸适配常规的施工场地硬化地面要求，无需做特殊的地基预埋处理，只需将底座固定在平整的硬化地面上即可投入使用，底座的固定孔位做了通用化设计，可适配常规的膨胀螺栓固定规格，也可根据现场需求加装移动滚轮组件，实现作业点位的快速转场。装置的最低升降高度满足地面线轴的吊装上料需求，最高升降高度覆盖常规穿管作业的最高作业面，整体外形宽度控制在合理范围内，不会占用过多的施工作业通道，即使在空间相对狭窄的管廊、车间内部作业，也能灵活布置。承托端的调节范围覆盖直径300mm到1200mm的常规动力筒管，基本满足绝大多数动力线缆穿管作业的筒管规格需求，承托端的转动阻力经过优化，即使满载荷状态下，操作人员也可轻松转动筒管完成放线作业，无需额外加装助力结构。

　　在实际作业适配性上，该装置充分考虑了施工现场的复杂工况，所有外露的传动部件都做了防尘防护处理，避免施工现场的泥沙、灰尘进入传动间隙导致卡滞，结构表面做了耐磨防锈处理，即使在户外潮湿、多尘的环境下长期使用，也不会出现严重的锈蚀问题。装置的操作端设置在便于人员操作的位置，调节过程无需借助额外的专用工具，操作人员经过简单的操作说明即可独立完成筒管适配、高度调节的全部流程，大幅降低了作业的人员配置要求，原本需要三四人配合完成的线轴架设、高度调整工作，现在一到两人即可快速完成，有效压缩了施工准备环节的时间成本。同时，该装置的结构模块化程度较高，日常维护时只需对导向副、传动节点做定期润滑即可，没有复杂的电子元器件，故障率极低，非常适合施工现场这种复杂多变的作业环境，不会因设备故障导致施工进度停滞。
