户外密封式电源变压器防护壳体结构

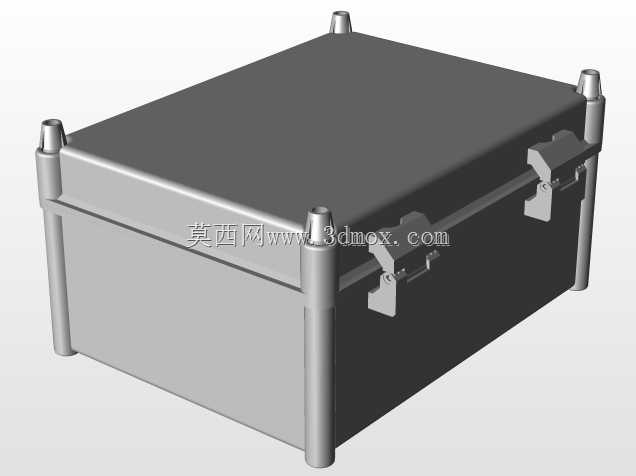

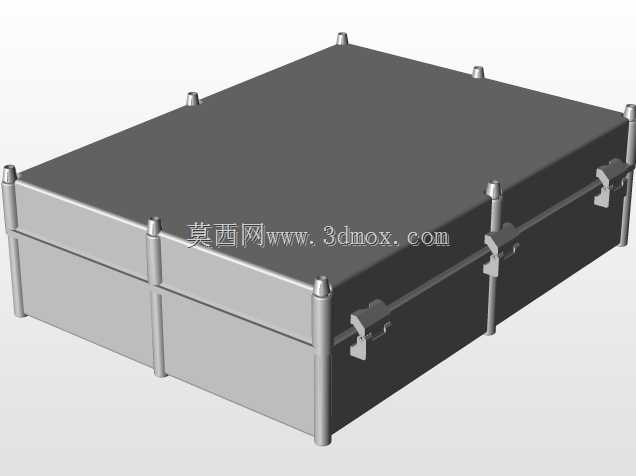

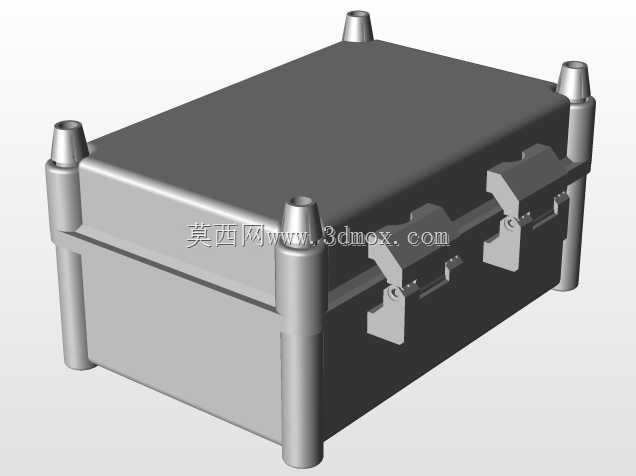

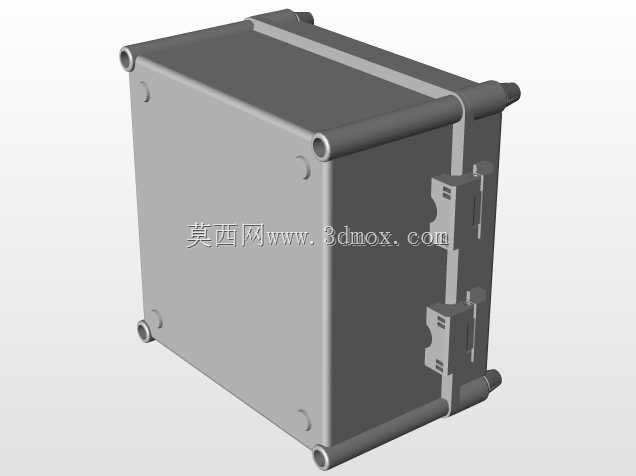

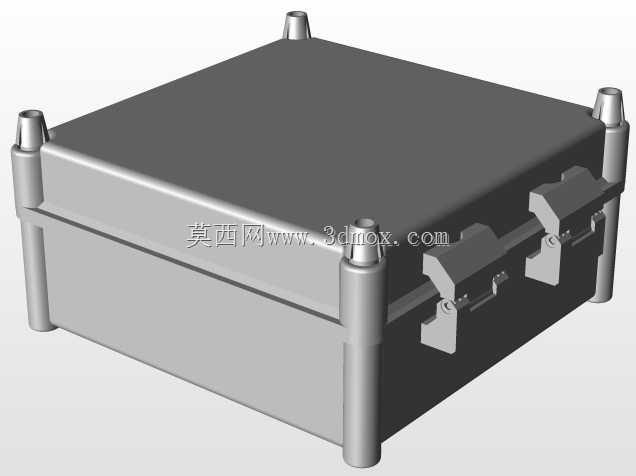

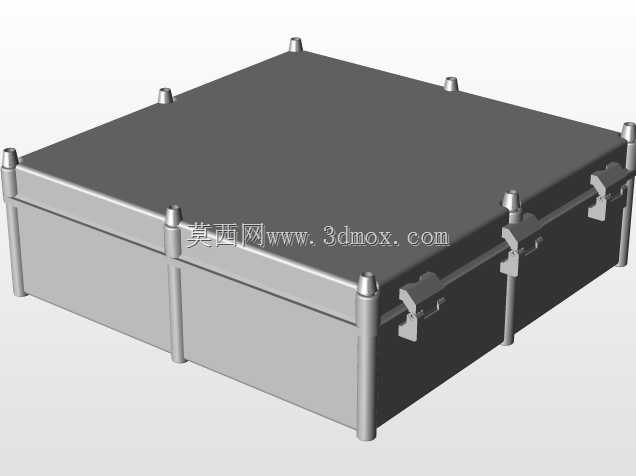

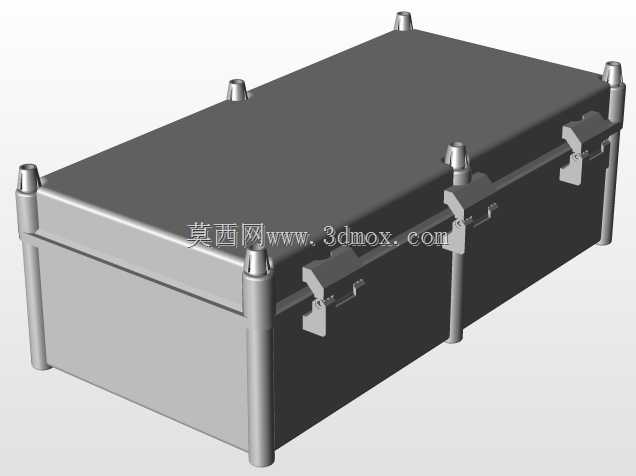

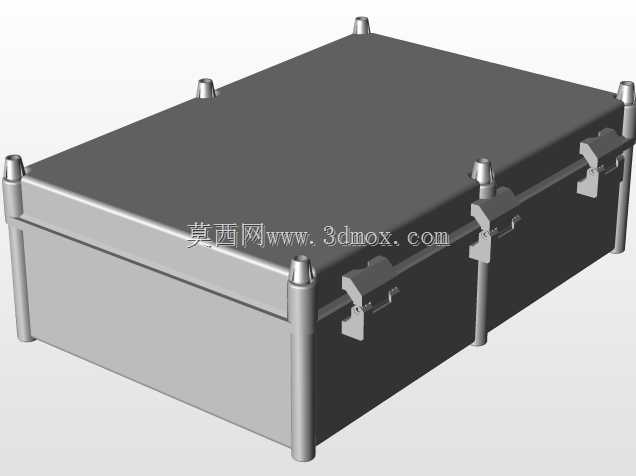

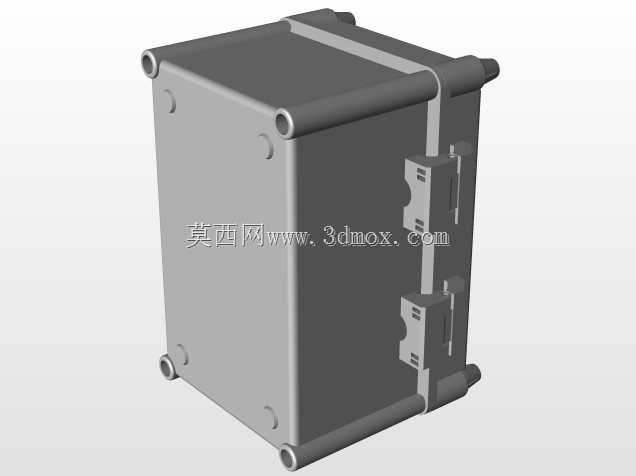

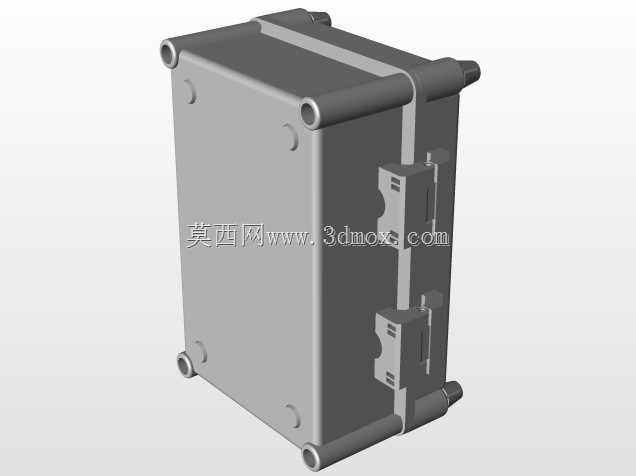

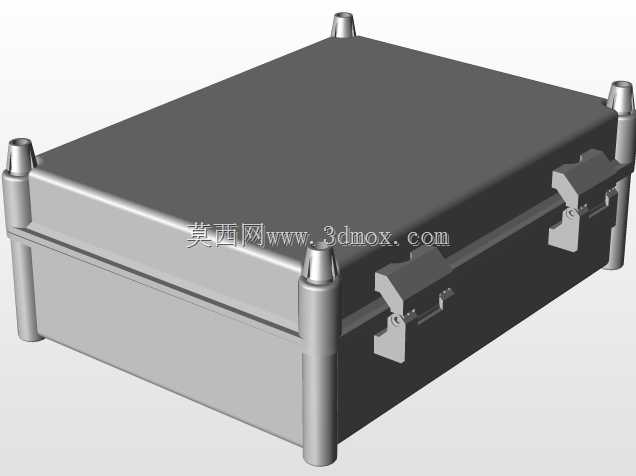

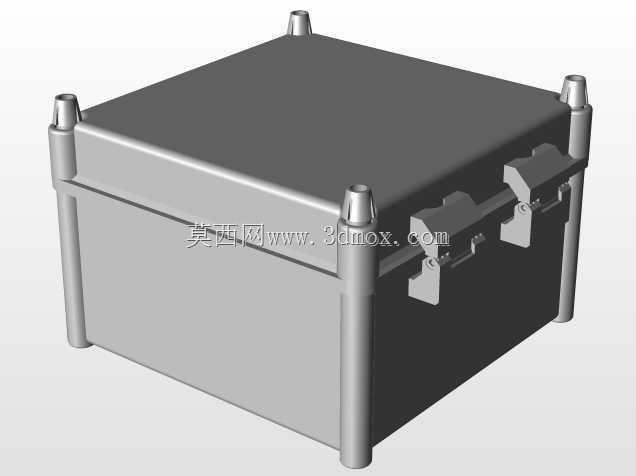

　　在户外配电、工业现场供电以及临时作业取电的场景里，电源变压器的防护壳体一直是决定设备运行稳定性的核心结构件，本次呈现的这款防护结构，正是针对户外复杂工况下的变压器防护需求做的针对性设计。先从实际安装边界说起，这款壳体采用立式长方体布局，四个边角做了全包式的防撞包边结构，包边向外突出壳体本体12mm，既可以在运输、吊装过程中承受侧向磕碰，避免壳体本体受冲击变形，也能在多台设备并排安装时留出自然的散热间隙，不需要额外加装隔离垫块，适配现场并排排布的安装需求，安装时底部预留的四个定位凸台，对应常规变压器安装底座的固定孔位，凸台高度8mm，能让壳体底部和安装面之间留出通风间隙，避免地面积水直接浸泡壳体底部焊缝，同时也方便穿线作业时的线缆弯折操作。

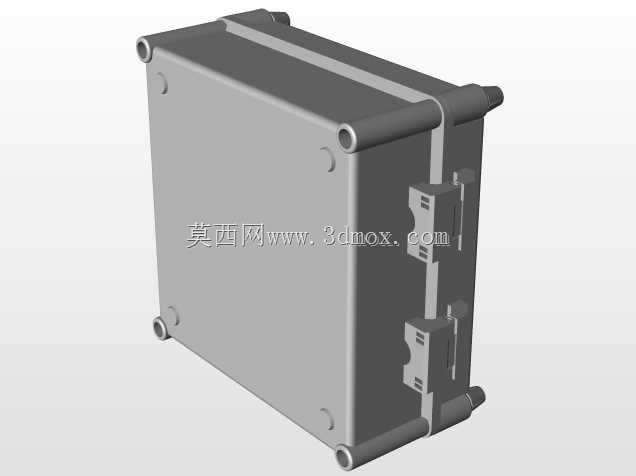

　　从功能特性来看，这款壳体的密封结构做了分层设计，侧面的开合锁扣采用双点位压紧式结构，锁扣闭合时能将箱门的密封胶条均匀压缩30%的压缩量，达到IP65级别的防尘防水能力，完全可以应对户外暴雨喷淋、扬尘天气的使用场景，不需要额外搭建防雨棚。壳体内部预留了聚酯纤维储料腔，也就是结构标注里的聚酯纤维储量结构，这部分填充的聚酯纤维材料一方面可以吸收变压器运行时产生的电磁振动噪音，降低设备运行时的噪声外传，另一方面可以在壳体内部出现凝露时吸附少量凝结水，避免凝露直接滴落到变压器绕组上造成绝缘故障，同时聚酯纤维的填充层也能起到一定的隔热作用，减少户外高温暴晒时壳体内部的温度骤升，降低变压器的运行环境温度波动。

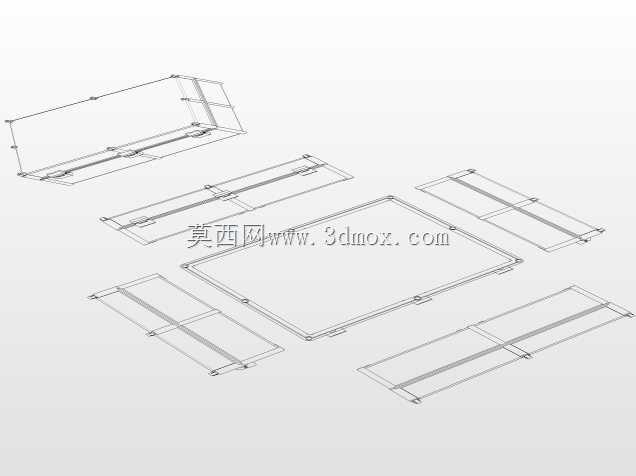

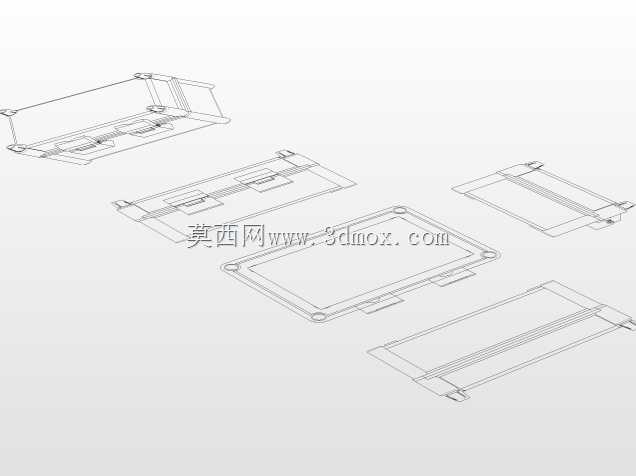

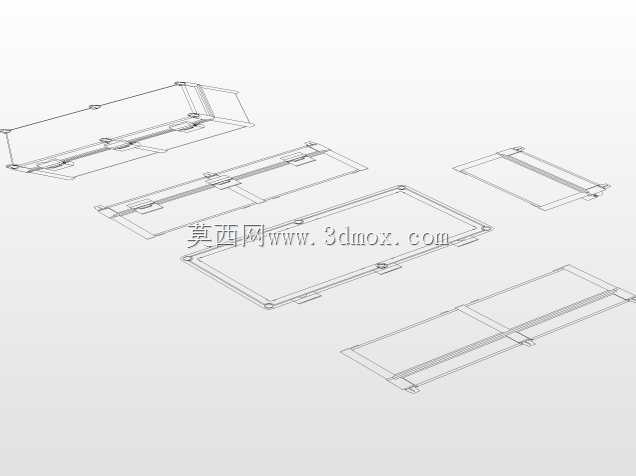

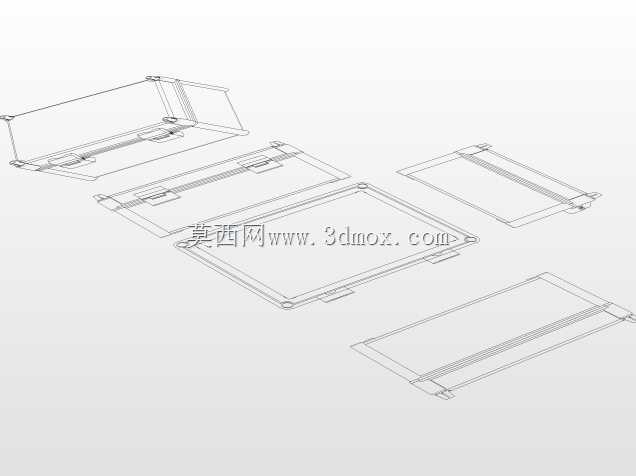

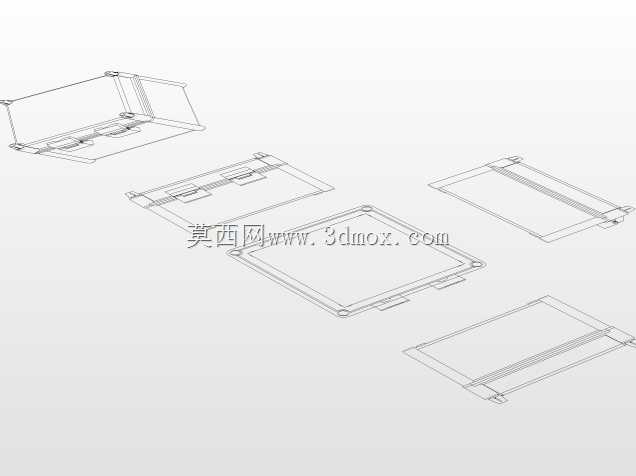

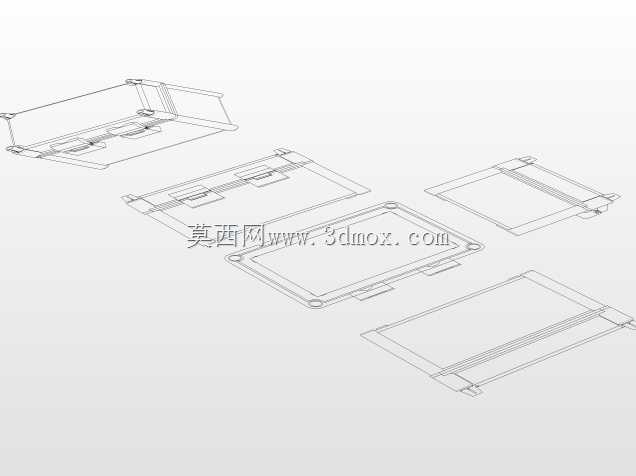

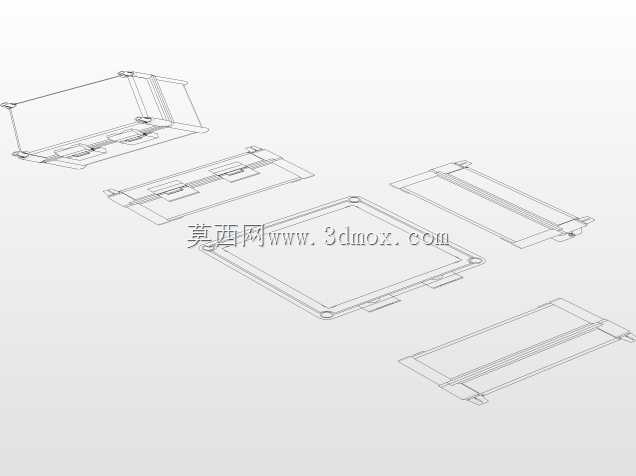

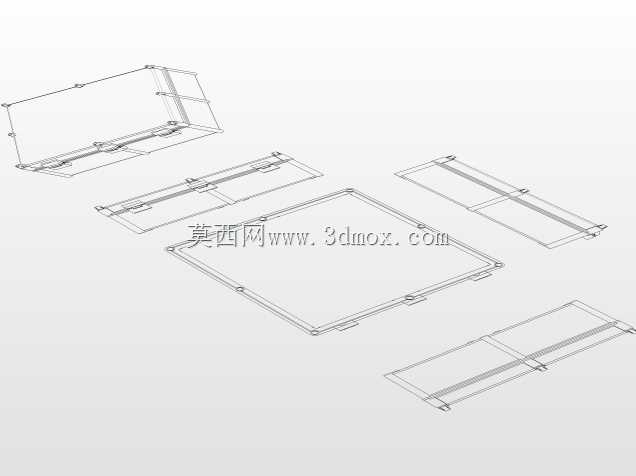

　　设计思路上，这款壳体没有采用复杂的曲面造型，全部采用平直钣金折弯加焊接的工艺路线，所有外露棱边都做了R3的圆角处理，避免现场安装运维时划伤作业人员，侧面的锁扣位置距离壳体侧边25mm，预留了足够的扳手操作空间，运维人员戴绝缘手套也可以顺利完成箱门的开合操作，不需要额外拆卸周边的遮挡部件。壳体顶部做了3度的倾斜坡度，下雨时积水可以顺着坡度自然流下，不会在顶部形成积水区，避免长期积水造成的顶部锈蚀问题。四个边角的包边采用和壳体本体同材质的金属材料，和壳体之间采用满焊连接，焊后做打磨抛光处理，不存在应力集中的缺口，吊装时包边位置可以作为临时的吊点受力位置，不需要额外焊接吊耳，简化了生产加工的工序。

　　从实际应用的适配性来看，这款壳体可以适配10kVA到30kVA容量的干式电源变压器，内部安装位预留了通用的变压器固定支架孔位，不同厂家的同容量变压器不需要重新打孔就可以直接装入，壳体侧面预留的线缆进出孔采用防水格兰头的安装位，用户可以根据实际的线缆直径选配对应的格兰头，不需要现场扩孔。在工业厂区的户外供电点、建筑工地临时变压器、景区配套供电设施这些场景里，这种结构的壳体可以大幅降低变压器的运维频次，普通的冷轧钢板壳体在户外使用3年左右就会出现边角锈蚀、密封失效的问题，这款壳体的密封结构和防撞设计可以将户外无维护使用寿命提升到8年以上，内部的聚酯纤维填充层不需要定期更换，材料本身具备防霉、耐老化的特性，在-40℃到85℃的环境温度范围内都可以保持稳定的物理性能，不会出现粉化、脱落的问题。

　　很多现场安装的变压器防护壳经常出现锁扣锈蚀无法打开、底部积水锈蚀、吊装变形的问题，这款结构在设计时就针对性规避了这些常见故障点：锁扣采用304不锈钢材质，和壳体连接的位置做了绝缘垫片隔离，避免不同金属之间的电化学腐蚀；底部的定位凸台做了加高处理，即使安装面有10mm以内的积水也不会接触到壳体的底板焊缝；边角的包边结构将吊装时的受力分散到整个侧边的钣金上，单点吊装时也不会出现壳体局部变形的问题。另外壳体的箱门和本体之间采用隐藏式铰链连接，铰链位于壳体内部，从外部无法直接拆卸，具备一定的防盗防破坏能力，适合无人值守的户外安装场景使用。
