GM70电子管配套套接字结构设计

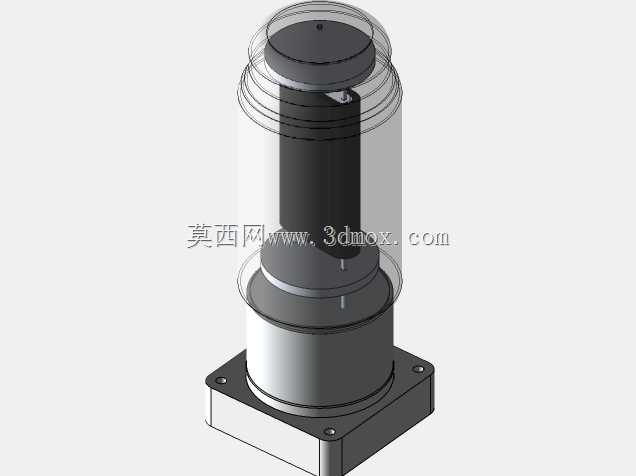

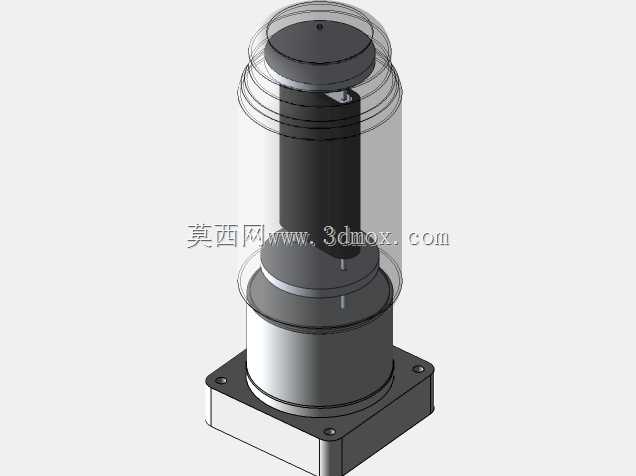

　　在高压音频功放、老式工业射频电源、特种试验电源的搭建场景里，GM70这类直热式阴极三极管的安装固定一直是结构设计里容易被忽略但影响整机可靠性的环节，不少DIY玩家或者小批量设备厂商在做整机布局时，往往只关注电路参数匹配，忽略了管体与安装基座的配合公差，导致后期出现管体松动、接触不良、散热间隙不足引发的管壳温度超标问题，这套带套接字的GM70管结构设计，就是针对这类实际装配痛点完成的三维建模。从实际使用场景出发，GM70管本身属于大尺寸功率发射管，工作时阳极耗散功率不低，管体玻璃外壳需要和周边的高压元件保持足够的爬电距离，同时底部的电极引脚要和管座实现可靠压接，不能出现装配应力导致的玻璃封接处开裂。

　　设计时首先确定了安装基座的边界尺寸，方形法兰底座采用四角沉头孔固定的方式，孔位适配常见的3mm直径安装螺丝，底座整体边长控制在72mm，安装孔中心距为60mm，这个尺寸既可以直接固定在标准的2U机箱内部安装梁上，也可以适配定制的电源模块散热支架，不需要额外做转接板。套接字部分的设计是整个结构的核心，不同于普通小信号电子管直接插装的方式，GM70管重量接近300g，单靠引脚的支撑力不足以承受运输过程中的振动冲击，所以套接字采用了分段式的定位结构：最下段和方形底座做过盈配合，内壁做0.2mm的定位台阶，承托管体的金属基座部分，限制管体向下的位移；中段做透明可视化的防护套结构，既可以观察管体内部电极的工作状态，也能避免安装时人手直接触碰管体玻璃外壳留下污渍，影响高压环境下的绝缘性能，防护套和内部金属衬套之间留了1.5mm的空气间隙，作为静态隔热层，减少管体工作时的热量向安装底座传递，避免底座下方的印刷电路板长期处于高温环境。上段的限位环采用和管体玻壳外径匹配的圆弧收口，和玻壳接触的位置做了R1的圆角过渡，不会因为硬接触划伤玻壳表面，同时限位环和套接字主体采用卡扣式连接，不需要额外螺丝固定，更换电子管的时候只需要向上拔出限位环，就可以直接取出管体，维护操作比传统的压片式固定方便很多。在建模过程中，所有配合尺寸都按照实际电子管的实物公差做了适配，管体的玻壳锥度、底部金属基座的外径、电极引脚的伸出长度都参考了量产GM70管的实测尺寸，套接字和管体之间的单边间隙控制在0.3mm，既可以保证装配时管体可以顺利插入，不会出现卡滞，也不会因为间隙过大导致管体出现径向晃动。

　　安装法兰的厚度设置为5mm，采用和套接字下段一致的金属材质模拟，保证足够的结构强度，即使在车载或者移动设备的振动环境下，也不会出现底座变形导致的管体偏移。另外考虑到高压工作的需求，整个套接字的外露边缘都做了圆角处理，没有尖锐的棱角，避免高压环境下出现尖端放电的问题，防护套的材质模拟采用透明绝缘材料，壁厚2mm，既满足绝缘防护的要求，也有足够的结构强度，不会因为日常拆装出现开裂。从整机布局的角度，这套结构的总高度从安装法兰底面到管体顶部为138mm，设计时预留了管体上方10mm的空气对流空间，在做机箱结构设计的时候，只需要保证管顶距离机箱上盖的距离不小于15mm，就可以满足自然散热的要求，不需要额外加装散热风扇。

　　很多工程人员在做这类电子管设备的结构设计时，往往会直接套用现成的管座模型，忽略了管体本身的固定和防护，导致样机测试阶段出现各种各样的装配问题，这套模型把管体和配套的套接字、安装基座做成了完整的装配体，在做整机布局的时候可以直接调用，不需要再单独测量管体尺寸做固定结构，能大幅缩短结构设计的周期，同时所有配合面都做了干涉检查，不会出现装配时的零件冲突问题。针对不同的安装场景，法兰底座的固定孔也做了沉头设计，安装后螺丝头不会突出底座表面，底座下方可以直接贴合安装板或者散热片，不需要额外预留螺丝头的避让空间，对于空间紧凑的小型功放或者特种电源设备来说，这个细节能有效压缩整机的安装空间。套接字内部的电极避让槽也按照实际管座的尺寸做了预留，深度为8mm，装配时管座可以完全嵌入套接字内部，管体引脚插入管座后，不会有外露的带电部分，进一步提升了高压工作的安全性。
