桌面级FDM熔融沉积成型3D打印设备结构

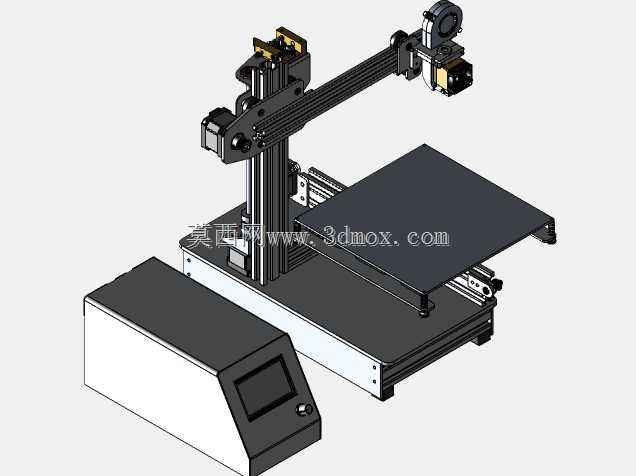

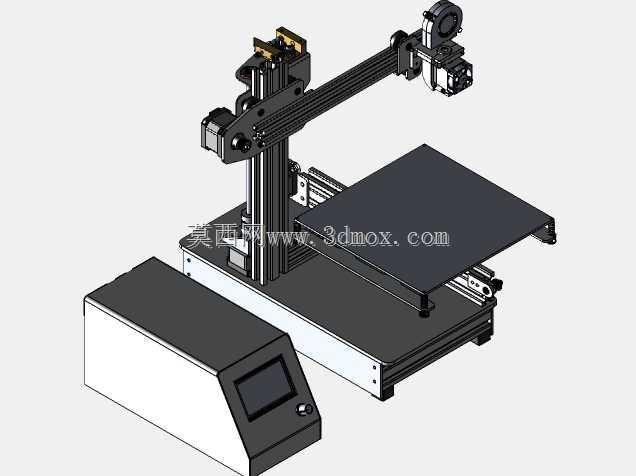

　　这套桌面级增材制造设备采用经典的笛卡尔坐标系运动架构，将X轴运动模组集成在龙门式Z轴升降滑台上，成型平台固定于Y轴线性导轨做前后往复运动，独立电控箱与主机身分离布置，能有效隔绝主控板、电源模块工作时产生的热量传递到成型区域，减少热干扰对打印精度的影响。从结构布局来看，X轴采用同步带传动搭配双光轴导向，挤出机构采用近端送丝设计，送丝轮与挤出头的距离更短，对柔性耗材的适配性更好，打印时耗材挤出的响应速度更快，能减少回抽过程中的拉丝缺陷。Z轴采用双丝杆搭配双光杆导向的升降结构，相比单丝杆悬臂结构，X轴横梁的升降过程更平稳，不会出现单侧下沉导致的层纹错位问题，长时间打印大尺寸工件时的层间对齐精度更有保障。

　　Y轴成型平台采用调平弹簧搭配手拧螺母的手动调平结构，平台表面覆盖柔性磁吸贴膜，打印完成后可以直接取下贴膜弯折就能让模型脱落，不需要借助铲刀撬动，降低平台刮花的概率。独立电控箱正面集成了触控显示屏与调节旋钮，操作人员可以直接在设备端完成模型选择、参数调整、启停控制等操作，不需要外接电脑就能脱机打印，电控箱内部预留了足够的走线空间，主控板、驱动模块、电源模块分层布置，散热风道从箱体侧面进风，经过发热元件后从另一侧排出，能避免长时间工作时内部积热导致的驱动丢步问题。从安装边界来看，设备整体占地尺寸适配常规桌面工作台，不需要额外的专用安装台架，机身底部预留了防滑脚垫安装位，放置在平整桌面上就能直接使用，不需要额外打膨胀螺栓固定。

　　运动行程的设计覆盖了个人创客、小批量打样的常用尺寸范围，既不会因为行程过大导致机身刚性下降，也不会因为行程过小限制可打印工件的尺寸。挤出头部分采用模块化快拆设计，更换不同口径的喷嘴或者清理喉管堵塞时，不需要拆解整个X轴模组，只需要松开快拆螺丝就能取下挤出头组件，日常维护的操作门槛更低。线材从设备后侧的拖链内走线，所有运动线缆都收纳在拖链内部，X轴、Z轴往复运动时不会出现线缆拉扯、磨损的问题，能延长线缆的使用寿命，避免运动过程中线缆剐蹭到打印工件。成型平台的Y轴运动采用同步带传动搭配线性导轨导向，相比光杆导向的结构，运动过程中的间隙更小，平台前后移动时的平行度更稳定，打印首层时整个平台的附着一致性更好，减少边角翘边的问题。设备的框架采用标准铝型材拼接搭建，所有连接位置都采用角码加螺栓锁紧的方式，用户如果需要后期扩展行程或者加装附件，比如自动调平传感器、耗材断料检测模块、enclosure恒温罩，都可以直接在铝型材的槽位上加装固定件，不需要对机身主体进行切割焊接改造，扩展灵活性更高。送丝机构的挤出轮采用齿形防滑设计，送丝压力可以通过顶部的调节螺丝调整，针对不同硬度的耗材可以匹配不同的压紧力，既不会因为压力过大把耗材压碎导致堵头，也不会因为压力过小出现送丝打滑、出丝不足的问题。设备的整体重心偏下，电控箱放置在机身左侧底部，Z轴立柱固定在机身后侧的型材框架上，高速打印时X轴快速往复运动的过程中，机身不会出现明显的晃动，

　　不需要额外加装配重块就能保证运行稳定性。从实际应用场景来看，这类设备适合个人创客做创意原型打样、学生做课程设计验证、小型工作室做小批量定制零件生产，相比工业级大尺寸3D打印设备，它的采购和使用成本更低，操作门槛更低，日常维护简单，不需要专门的操作人员培训就能上手。打印时耗材从设备顶部的料架送入挤出头，经过喉管加热到熔融温度后按照切片路径逐层挤出在成型平台上，冷却后逐层堆叠形成实体工件，整个运动路径的控制由主控板读取切片生成的G代码指令，协调三个轴的运动速度、挤出头温度、热床温度（如果加装热床模块）匹配不同耗材的打印参数。机身的所有外露运动部件都没有额外的安全护罩，用户在调试设备时可以直观观察到运动状态，方便排查堵头、层错、皮带松动等常见故障，对于想要学习3D打印结构原理的爱好者来说，这种开放式的结构也更便于观察整个打印过程的运行逻辑。
