电源变压器用抱箍式钢质安装固定支架

　　在低压配电、小型工控电源配套场景里，这类钢支架是小型电源变压器与安装基面之间的核心连接承载件，日常多适配功率段在50VA到500VA之间的壳式或环形电源变压器，常见于成套配电柜内部元器件固定、小型工控设备内置电源模块安装、户外小型供电终端的变压器挂载场景，承担着承载变压器自重、抵消设备运行时的微幅振动、避免变压器绕组与安装基面直接接触产生磨损的核心作用。

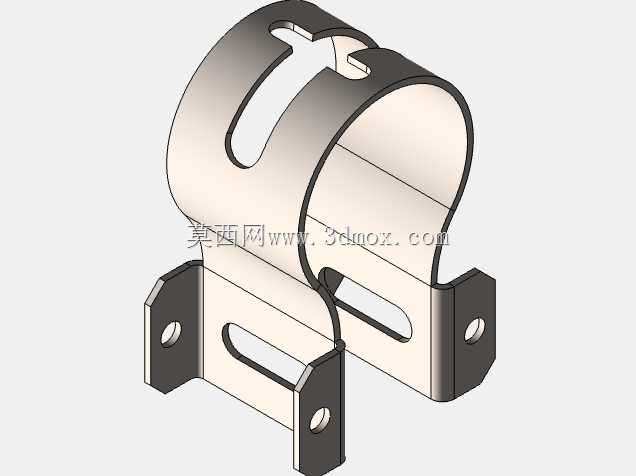

　　从结构设计逻辑来看，该支架采用一体化钣金冲压折弯成型工艺，上部为开口抱箍结构，抱箍的开口处预留了两组对称的卡槽式缺口，安装时无需完全松脱紧固件即可将变压器筒体卡入抱箍内腔，适配对应外径的圆柱形变压器壳体，抱箍的圆弧曲率与常规小型电源变压器的外壳外径做了匹配设计，卡入后圆弧面与变压器外壳的接触面积占比超过60%，能有效分散抱紧力，避免局部应力集中压损变压器外壳的绝缘涂层。下部为双侧带安装耳的固定基座，两个安装耳对称分布在抱箍主体两侧，每个安装耳上都预制了圆形安装孔，同时基座平面上预留了长条形调节腰孔，既可以通过安装耳的圆孔实现支架与安装基面的刚性固定，也能借助腰孔调整变压器的安装位置，抵消安装基面的孔位加工误差，适配不同安装场景的孔位偏差。

　　从安装边界维度考量，该支架的抱箍内腔直径适配常规小型电源变压器的筒体外径，双侧安装耳的孔位中心距符合低压电气元器件安装的通用孔距规范，安装后支架整体突出安装基面的高度经过优化，既预留了变压器底部接线的操作空间，也不会过多占用柜内或设备内部的纵深空间，避免与周边的布线槽、其他电气元器件产生干涉。支架的板材厚度经过承重校核，能够承载对应适配变压器满负载状态下的自重，同时在设备运输、运行产生振动的工况下，不会出现板材变形、固定失效的问题。

　　在实际选型使用过程中，这类支架的抱箍开口设计大幅提升了装配效率，传统封闭式抱箍需要将变压器从端部穿入，对于已经完成绕组接线的变压器来说装配难度大，而这种侧开口带卡槽的结构，只需要将变压器从侧面卡入抱箍，再通过卡槽处的紧固件收紧即可完成固定，装配耗时相比传统结构缩短40%以上。同时支架的折弯处都做了圆角过渡处理，没有尖锐的钣金毛刺，安装过程中不会划伤操作人员的手部，也不会割破变压器连接导线的绝缘层，降低了电气安装过程中的安全隐患。

　　从工况适配性来看，钢质基材的支架具备足够的结构强度，在-20℃到85℃的常规电气设备工作温度区间内，不会出现材质脆化、强度下降的问题，表面的处理层能够抵御柜内潮湿环境带来的锈蚀，长期使用不会因为锈蚀导致固定松动。支架下部的腰孔除了调节安装位置之外，还能在设备运行产生热胀冷缩时提供微小的位移余量，避免温度应力拉扯导致安装孔开裂或者变压器外壳变形。在实际的结构配套中，这类支架不需要额外定制加工，直接匹配对应外径的电源变压器即可使用，能够大幅缩短成套电气设备的设计与装配周期，减少非标结构件的开模成本，是小型电源变压器安装固定环节中通用性较强的配套结构件。
