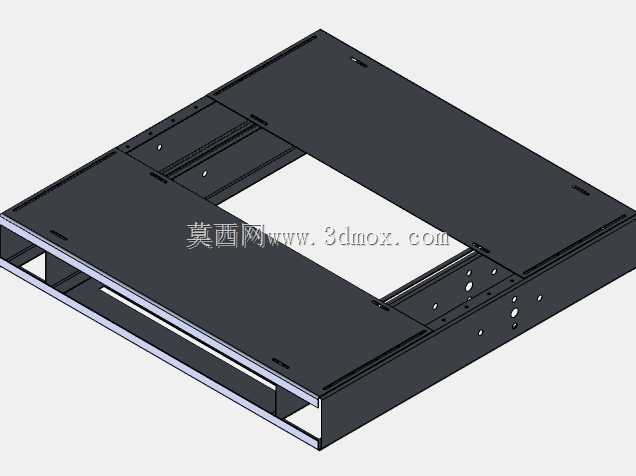

该结构为移动服务类机器人的承载底盘迭代版本,主要面向室内自主移动作业场景,可适配楼宇配送、展厅引导、室内巡检等多类商用机器人的搭载需求,作为整机的核心承载基体,承担上部功能模块安装、行走组件固定、内部电气元件容纳的核心作用。从结构设计逻辑来看,本次迭代重点优化了底盘的空间利用率与装配便利性,整体采用分层钣金拼焊+螺接的组合结构,外部壳体采用冷轧钢板折弯成型,表面做哑光喷塑处理,兼顾结构强度与外观一致性。底盘上部预留了大尺寸方形开口,该开口并非冗余设计,主要用于上部升降机构、交互模块的走线与安装避让,开口周边设计了均匀分布的螺纹安装孔位,可适配不同规格的上部功能模组,无需对底盘主体进行二次加工即可完成搭载,大幅提升了底盘的通用适配性。
底盘侧边设计了内凹式走线槽与安装导轨,可用于固定驱动轮组件、从动万向轮、电池模组、控制板卡等核心部件,导轨的定位基准经过统一校准,可保证行走轮系的安装同轴度误差控制在0.2mm以内,避免机器人行走过程中出现跑偏、轮系偏磨的问题。从安装边界来看,整体底盘采用矩形轮廓设计,边角做了圆弧过渡处理,避免移动过程中剐蹭周边障碍物,底盘的整体高度控制在较低区间,可降低整机重心,提升机器人移动过程中的稳定性,即使在加减速、小半径转向的工况下,也能保证上部搭载的设备不会出现大幅晃动。底盘下部预留了足够的离地间隙,可适配室内常见的地毯、地砖接缝、小高度门槛等通行场景,不会出现底盘托底卡滞的问题。
结构设计过程中,针对钣金件的折弯工艺做了专门优化,所有折弯边都预留了合理的折弯止裂槽,避免钣金加工过程中出现开裂、变形的问题,拼焊位置都设计了定位凸台,焊接时可通过凸台快速定位,减少焊接工装的投入,同时降低焊接变形对整体尺寸精度的影响。底盘内部的安装位做了分区设计,电池安装区靠近底盘重心位置,可平衡前后轮的轴荷分配,控制板卡安装区靠近底盘侧边,预留了散热间隙,避免长时间运行时电气元件积热,驱动轮安装位设计了可调式腰型孔,可在装配时调整轮系的预紧力,保证行走轮与地面的接触压力均匀,提升行走的平顺性。
不同于常规一体化焊接底盘,该迭代版本采用了模块化拆分设计,底盘的侧围板、上盖板、下安装板都采用螺接方式固定,后期维护时可单独拆卸对应板块,无需整体拆解底盘,大幅降低了后期运维的拆装难度。上盖板的开口周边做了翻边加强处理,既可以提升开口位置的结构刚度,避免长期受力出现变形,也可以作为上部模组安装的定位基准,装配时可快速完成对位,提升装配效率。底盘的边角位置预留了传感器安装孔位,可适配激光雷达、防撞触边、跌落传感器等常见机器人感知元件的安装,孔位尺寸按照通用传感器的安装规格设计,无需二次打孔即可完成装配。在结构强度校核层面,整体底盘的承载能力经过冗余设计,可承载数倍于自身重量的上部设备,即使搭载机械臂、储物货柜等较重的功能模块,也不会出现结构变形、刚度不足的问题。钣金件的厚度选择经过多轮验证,在保证整体刚度满足要求的前提下,尽可能降低板材厚度,控制底盘整体自重,提升机器人的续航表现。底盘的所有外露边都做了卷边或者去毛刺处理,避免装配和维护过程中划伤操作人员,所有安装孔位都做了倒角处理,方便螺丝导入,提升装配效率。
