六轴关节型工业搬运机械臂结构设计

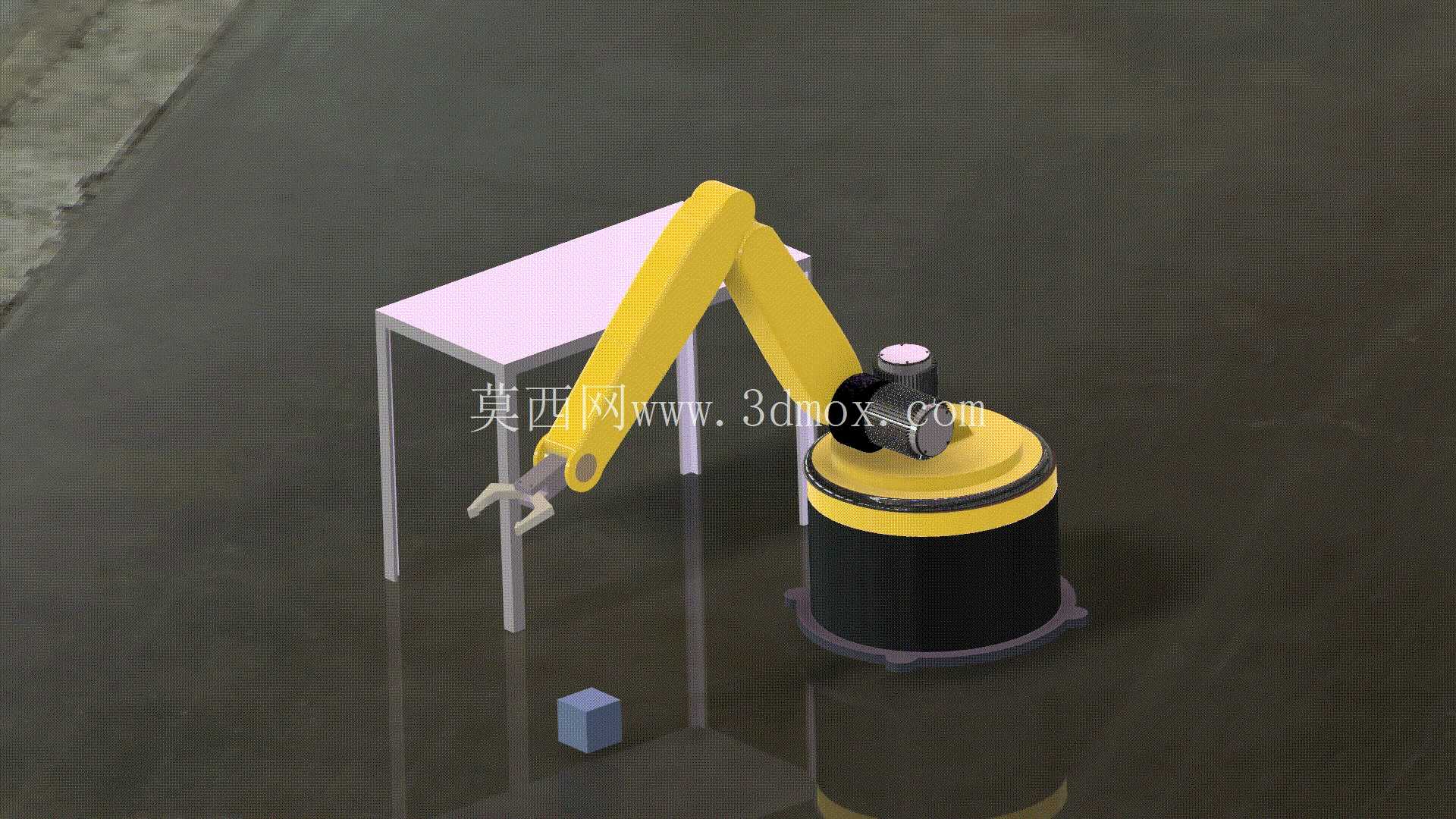

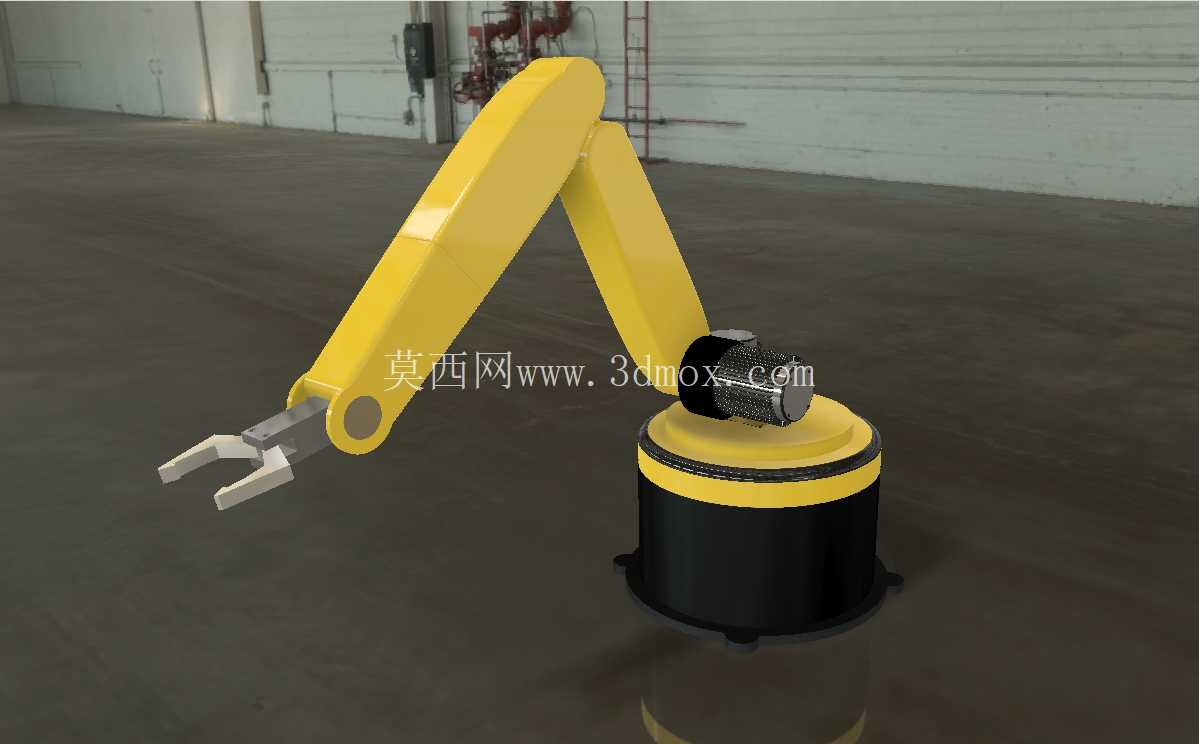

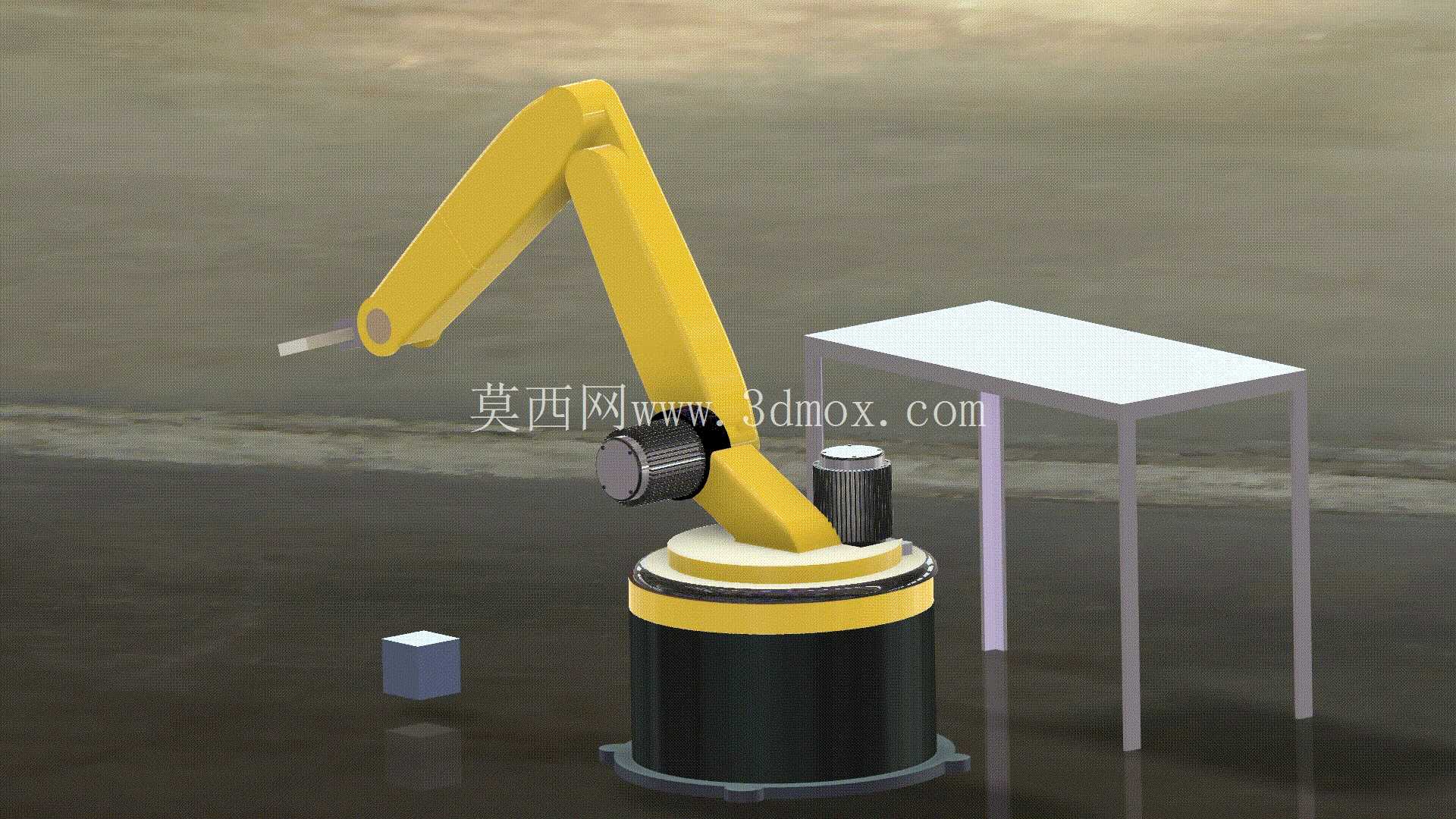

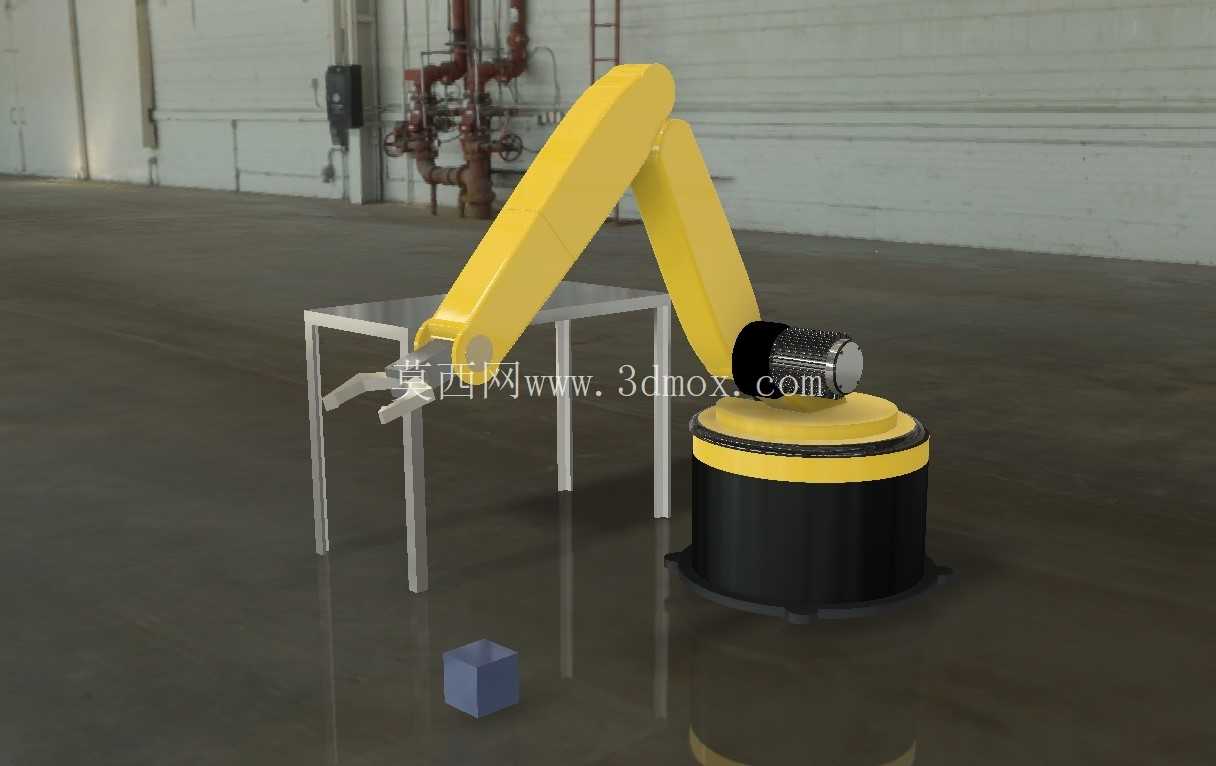

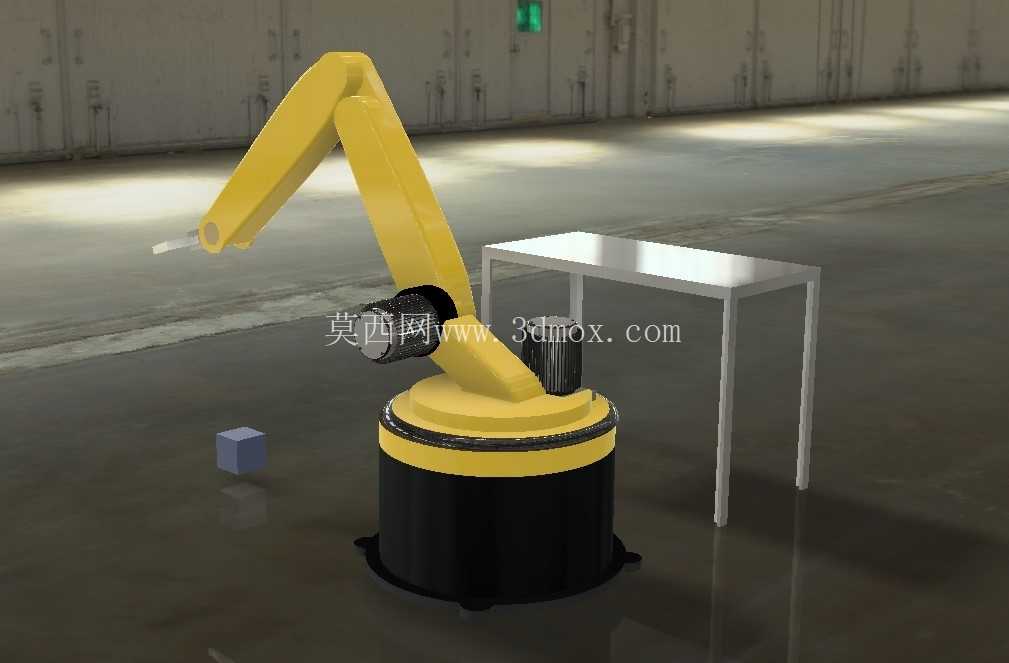

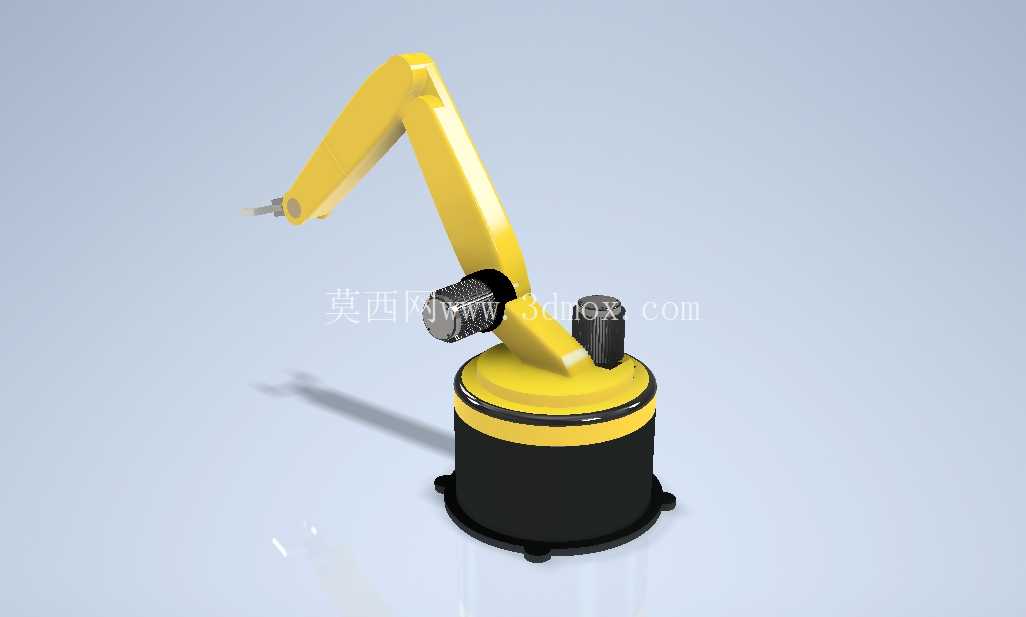

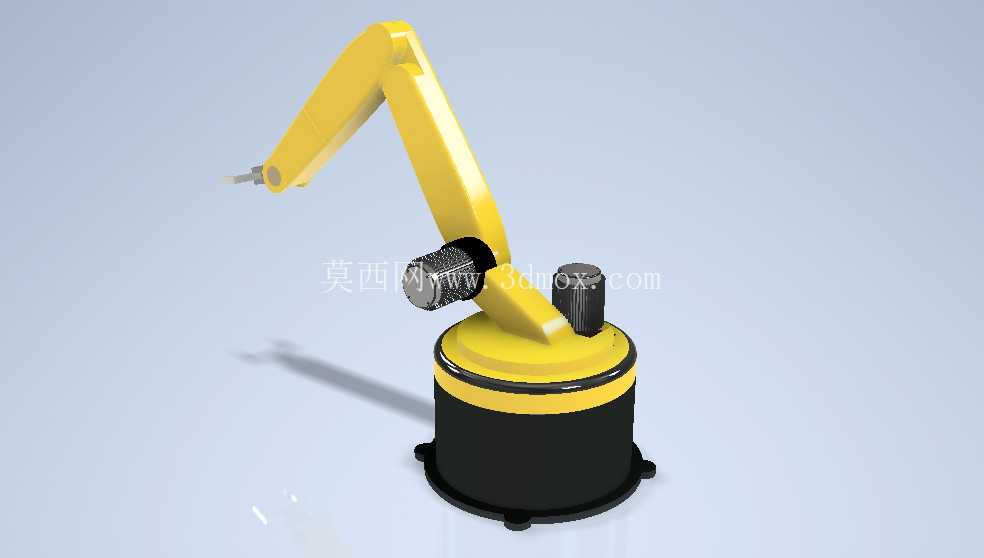

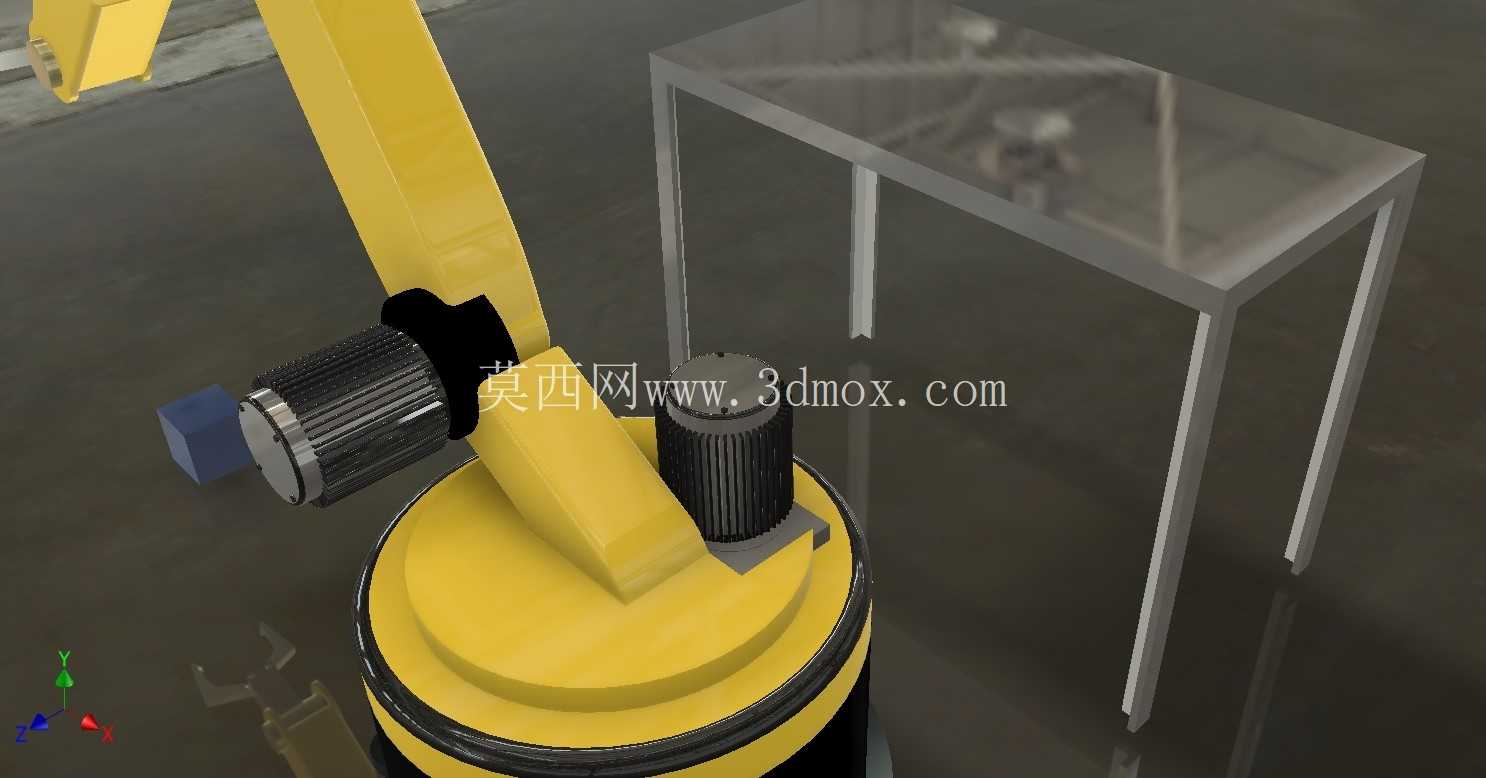

　　从结构设计逻辑来看，整个臂体采用三段式关节布局，底座回转支承承担整臂的水平回转动作，回转角度覆盖±170°，可以覆盖底座周边扇形区域的作业范围，大臂与底座连接的关节承担俯仰动作，俯仰角度范围从-30°到85°，可以满足低位取件、高位放件的高度差需求，小臂与大臂连接的关节同样采用俯仰结构，配合末端法兰的回转动作，末端可以实现任意空间角度的姿态调整，末端法兰预留标准的安装接口，可以直接适配气动夹爪、真空吸盘、小型电动抓手等不同的末端执行器，不需要额外做转接法兰的二次设计。这款关节型机械臂的结构设计，首先围绕中小负载工位的实际作业需求展开，常见的应用场景覆盖3C电子零部件上下料、小型注塑件取件、仓储工位小件分拣、实验室样本转运这类对重复定位精度有要求、负载在5kg以内的作业环节，区别于大负载焊接、重载搬运的重型机械臂，这款臂展控制在800mm区间，底座安装直径控制在280mm，安装时只需要在工位台面预留4个M10的螺栓固定孔，不需要额外做大面积的地基加固，适配现有流水线台面的改造升级，不需要对原有产线布局做大规模调整。

　　设计过程中优先考虑了关节处的走线布局，所有动力线缆、信号线缆都从臂体内部的空腔穿过，避免外部走线在臂体往复运动过程中出现线缆缠绕、磨损剐蹭的问题，关节处的密封结构采用阶梯式迷宫密封，配合防尘密封圈，可以阻挡车间内的金属碎屑、粉尘进入关节轴承区域，降低日常维护的频次。臂体的材质选择上，大臂和小臂的主体结构采用铸造铝合金材质，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动单元的负载，提升运动过程中的响应速度，底座部分采用铸铁材质，降低整臂的重心，提升高速运动过程中的稳定性，避免臂体伸展到最大臂展位置时出现倾覆的问题。

　　从安装边界来看，整臂的最大垂直作业高度为920mm，最低取件高度可以覆盖到安装基面以下120mm的位置，能够适配双层流水线、上下料料架的高度差需求，关节运动的最大速度控制在120°/s，重复定位精度可以控制在±0.05mm，满足大部分精密装配、小件搬运的精度要求。在结构细节处理上，每个关节的位置都预留了限位块安装位，可以根据实际工位的作业范围调整机械硬限位的位置，避免臂体运动过程中与周边的设备、工装夹具发生碰撞，同时关节处预留了传感器安装位，可以加装原点传感器、限位传感器，配合控制系统实现软限位与硬限位的双重保护。

　　末端执行器的安装法兰采用标准的ISO 9409-1-40-4-M6接口，行业内通用的小型末端执行器都可以直接安装，不需要额外加工转接件，降低用户的二次改造成本。设计过程中也考虑了日常维护的便利性，每个关节的润滑注油口都设置在臂体外侧，不需要拆解臂体外壳就可以完成定期的润滑保养，驱动单元的安装采用模块化设计，单个关节的驱动模块出现故障时，可以单独拆解更换，不需要整臂返厂维修，减少设备停机维护的时间。这款机械臂的结构设计没有追求过大的负载和臂展，而是聚焦在中小工位的紧凑布局需求，整体占地面积小，安装灵活，既可以作为独立的作业单元配合料架完成单机作业，也可以多台组网配合流水线完成连续的工序作业，适配离散制造场景下多品种、小批量的柔性生产需求，在产品换型时只需要调整运动程序，不需要对机械结构做大规模调整，能够快速适配不同的作业任务。
