模铸钛合金通用电气安装支架结构设计

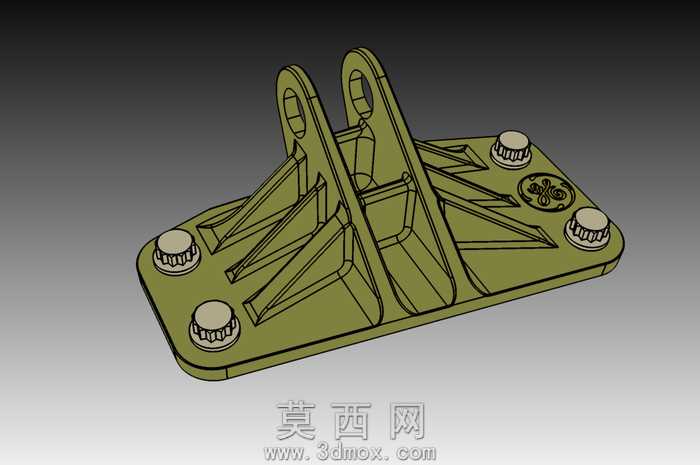

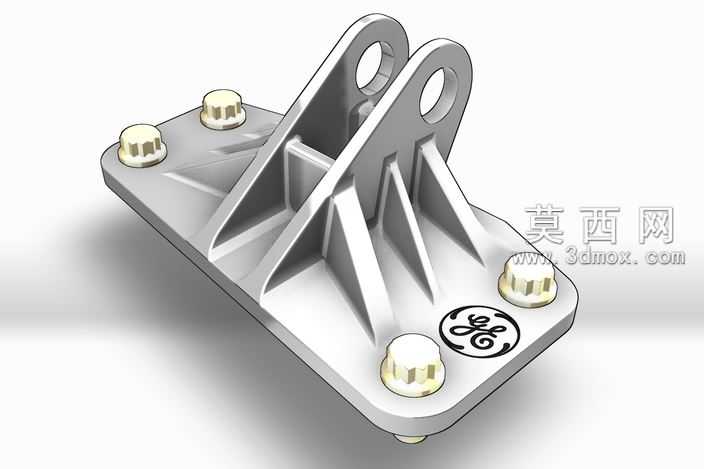

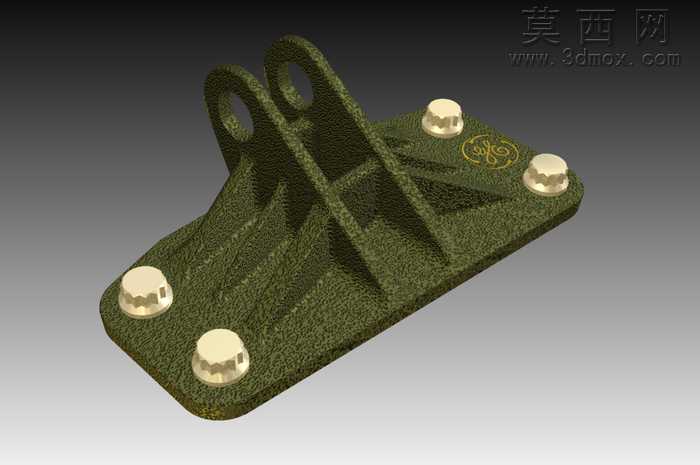

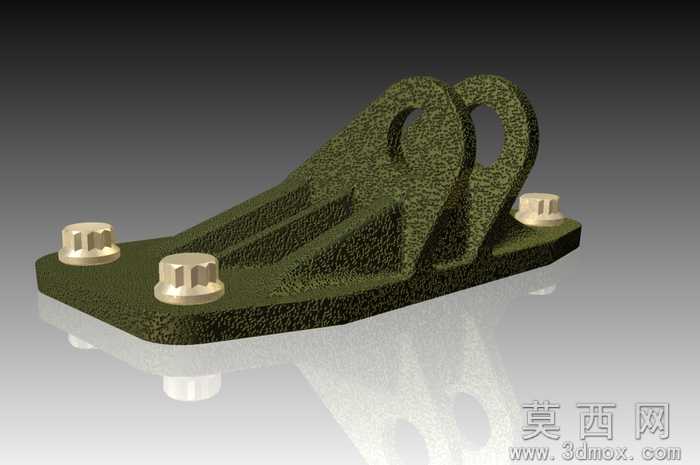

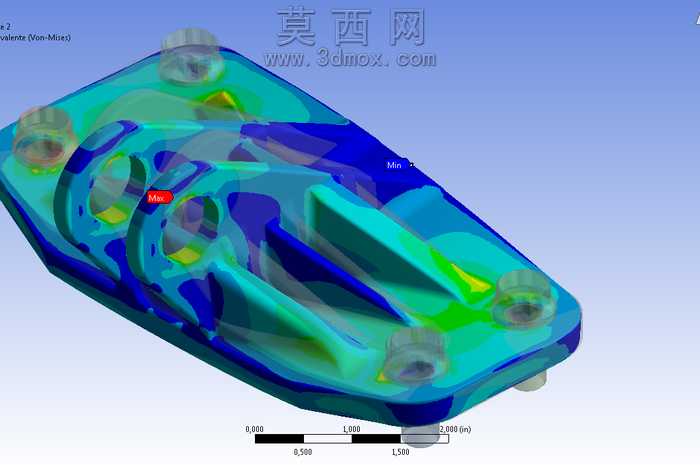

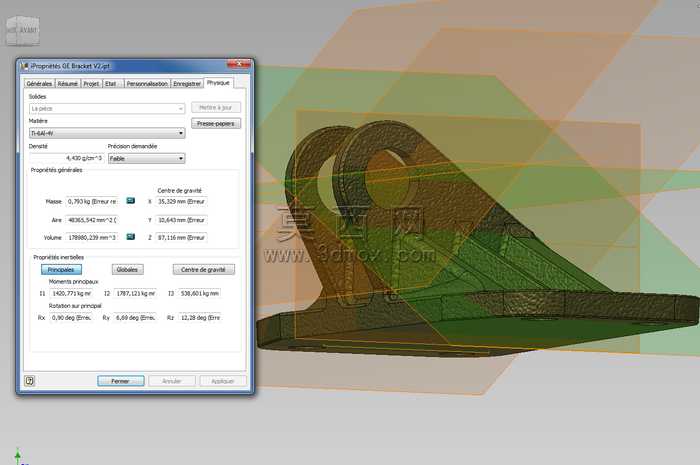

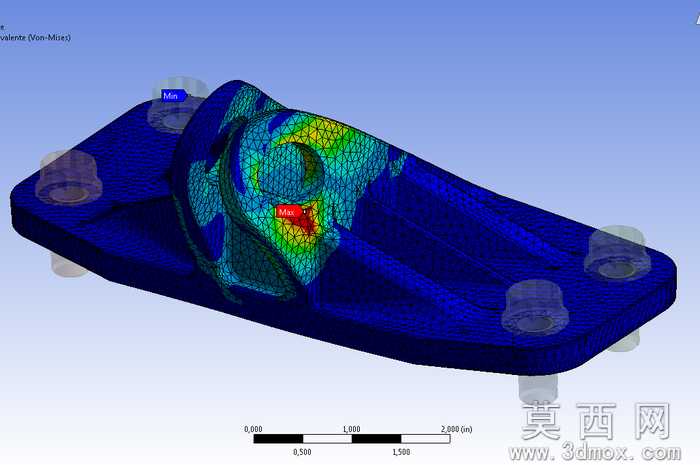

本作品为通用电气安装支架的三维结构设计，建模阶段依托参数化三维设计软件完成全特征构建，首先以矩形安装底板为基础特征，精准定位四个角点的螺栓安装沉孔位置，匹配标准紧固件的装配尺寸要求，保证安装时的定位精度与连接可靠性。底板上方的双耳铰接支座为核心功能结构，建模时严格控制双耳的同轴度公差，预留铰接销轴的装配间隙，同时在耳板与底板的连接区域设计多组渐变式三角加强筋，筋板厚度从根部向端部平滑过渡，既避免应力集中问题，又能在控制整体重量的前提下大幅提升结构的抗弯、抗扭承载能力。材质设定上选用模铸钛合金材料，渲染阶段针对钛合金的金属质感进行参数调试，还原模铸工艺成型后的亚光金属表面质感，对底板上的品牌标识做浮雕特征处理，四个安装位的紧固件模型单独构建，还原带防滑齿的紧固件头部细节，渲染输出时采用柔和的工作室光照环境，通过阴影与反射效果突出支架的结构层次与空间立体感。设计思路围绕轻量化与高承载的核心需求展开，通过拓扑优化逻辑排布加强筋的位置与走向，在非承载区域做合理的材料去除，最终成品重量控制在793克，相比同载荷等级的钢制支架减重效果显著，同时模铸钛合金的材料特性赋予支架优异的耐腐蚀性能与抗疲劳强度，能够适配复杂工况下的电气部件安装固定需求，铰接双耳的设计可实现安装角度的适配调整，底板的多孔位设计兼容不同规格的安装基面，整体结构无冗余设计，所有特征均服务于安装固定、载荷承载、装配适配的核心功能，建模过程中对所有装配配合面做公差预留处理，保证模型导出后可直接用于后续的工程分析与工艺加工参考。
