家用摇臂式开关内部结构三维建模设计

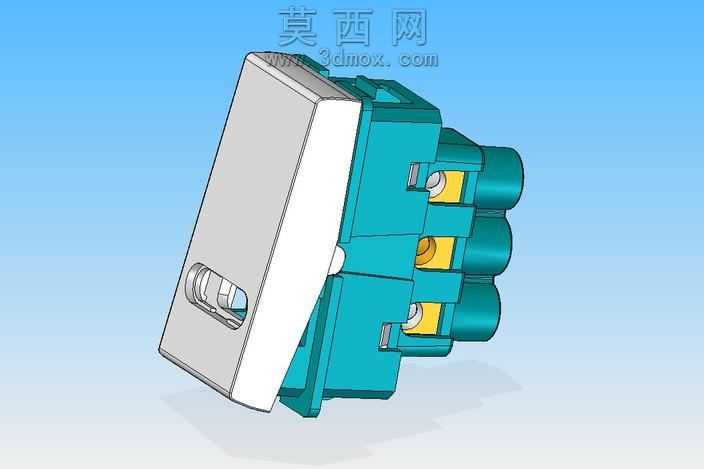

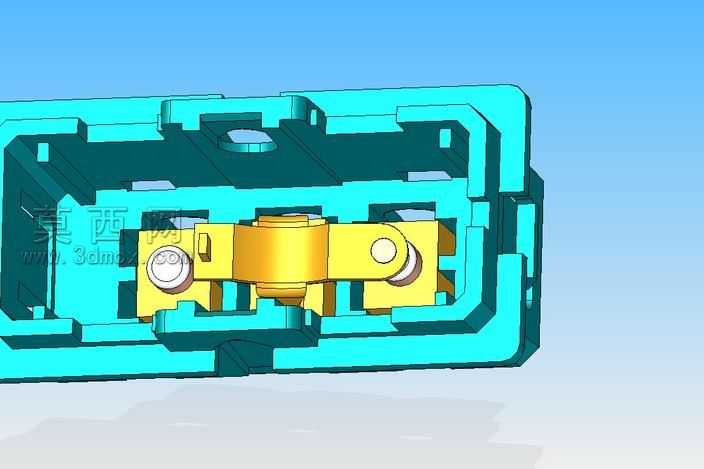

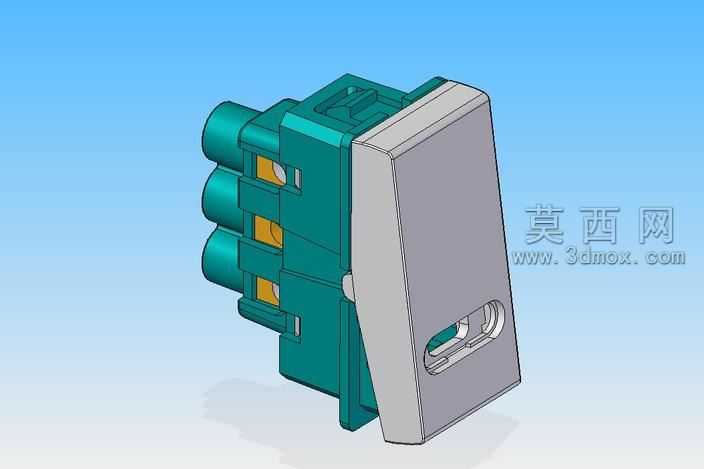

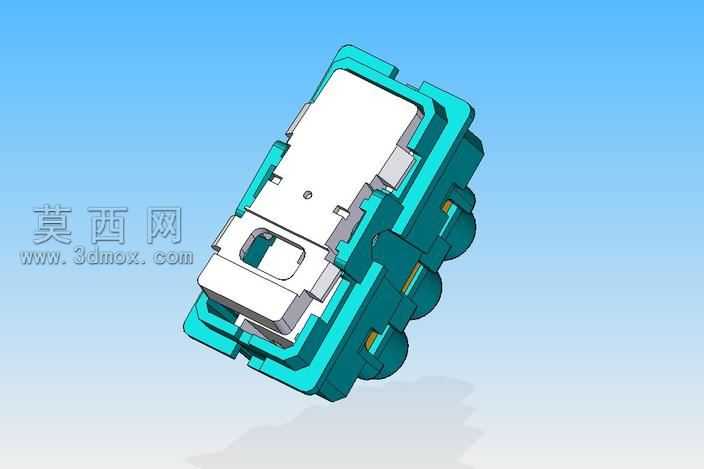

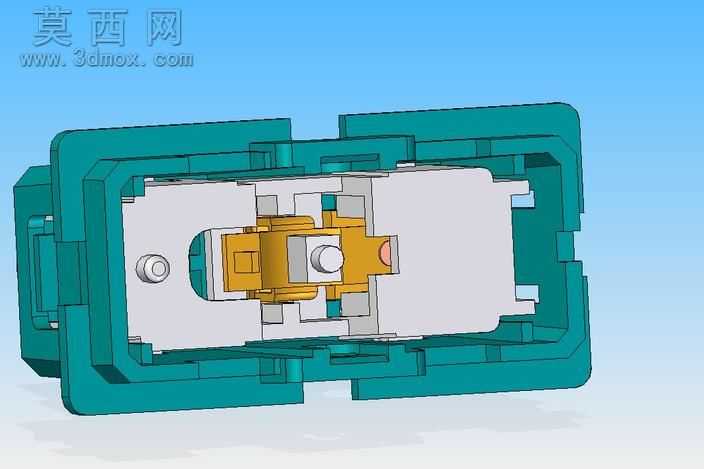

本作品为家用摇臂式开关的全参数化三维建模成果，建模过程严格遵循低压电器开关的实际生产装配逻辑，完整还原了摇臂开关从外部壳体到内部传动、导电组件的全部结构细节。建模初期先对摇臂开关的功能逻辑进行拆解，明确外部防护壳体、内部支撑基座、摇臂传动组件、动触头组件、静触头定位结构、复位弹性件六大核心模块的装配关系，采用自顶向下的建模思路先搭建整体装配骨架，确保各零部件的配合公差符合电器配件的实际装配要求。壳体部分采用工程塑料的材质参数设置，建模时还原了壳体内部的定位卡槽、走线槽、装配卡扣等细节结构，边缘做了符合注塑生产工艺的圆角过渡处理，避免出现建模中的尖锐直角结构，同时还原了壳体外部的防滑纹理与装配定位柱结构。内部支撑基座采用绝缘材质参数设置，建模时精准绘制了触头安装位、摇臂转轴定位孔、弹性件固定槽的结构尺寸，确保各组件装配后无干涉问题。摇臂传动组件作为开关的核心操作部件，建模时还原了摇臂的转轴结构、传动拨块的曲面轮廓，通过装配约束模拟摇臂摆动时的传动路径，确保拨块能够精准带动动触头完成通断动作。动触头与静触头组件采用导电金属材质参数设置，建模时还原了触头的接触曲面、接线端子的固定结构，同时对复位弹性件做了等距螺旋结构建模，还原弹性件在装配压缩状态下的形态，确保弹性件的伸缩行程与摇臂的摆动行程匹配。渲染阶段采用工业产品展示的布光方案，对剖面视角下的不同组件做了材质区分，外部壳体设置半透明的青绿色工程塑料质感，内部基座设置浅灰白色绝缘材质质感，传动与导电组件设置金属黄铜、亮面金属的材质效果，通过剖面展示的方式清晰呈现开关内部的装配关系与动作逻辑，整体建模精度满足产品结构验证、装配演示、教学展示的使用需求，所有零部件均可单独导出用于工程图生成与生产参考。
