ASME B16.5标准螺纹法兰三维设计作品

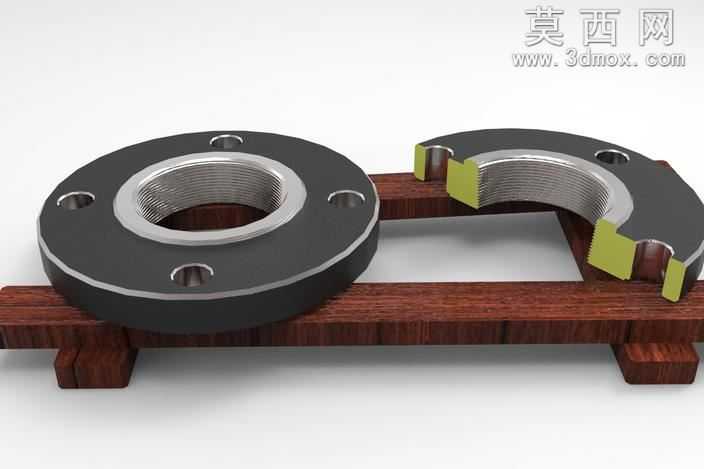

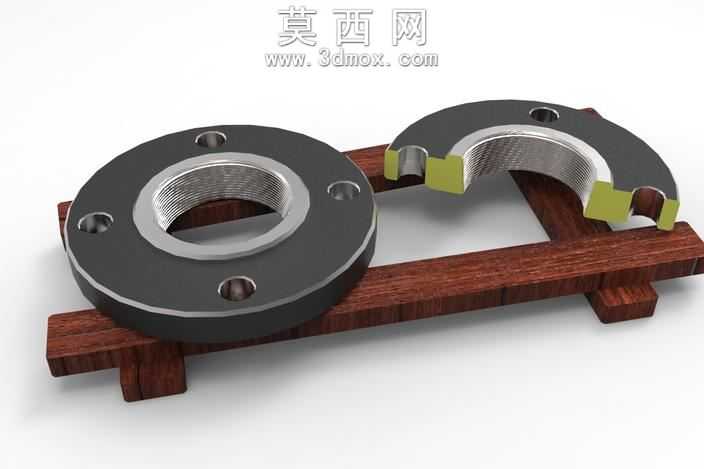

本作品为符合ASME B16.5标准的150磅级螺纹法兰三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循标准给定的尺寸公差要求，先通过草图绘制法兰的外圆轮廓、内螺纹基准圆、螺栓孔分布圆，利用旋转凸台命令生成法兰的基体结构，再通过异型孔向导命令生成均匀分布的4个螺栓通孔，对内螺纹部分采用装饰螺纹线配合真实牙型切除的方式建模，既保证模型轻量化便于装配调用，又能清晰展示螺纹的连接结构。模型渲染阶段采用双材质搭配方案，法兰主体金属部分赋予哑光碳钢材质，调整金属粗糙度参数模拟锻制法兰的表面氧化质感，密封面区域赋予精车金属材质，调高反光度凸显密封面的加工精度，配套的展示支架采用深胡桃木材质，调整木纹纹理方向与支架木条走向一致，添加柔和的环境光与定向补光，突出法兰的轮廓层次与结构细节，同时制作了半剖展示结构，清晰呈现内螺纹的牙型走向、法兰厚度与螺栓孔的位置关系。设计过程中优先考虑工业场景的实际使用需求，所有尺寸严格对应公称尺寸3英寸规格的参数要求，法兰外径控制在7.5英寸即190.5毫米，法兰厚度为0.94英寸即23.9毫米，螺栓孔分布中心圆直径为6英寸即152.4毫米，螺栓孔直径为0.75英寸即19.1毫米，内螺纹长度为1.19英寸即30.2毫米，完全匹配标准中的尺寸规范，可直接用于管路系统的装配仿真、干涉检查、工程图导出。建模时对法兰的边角做了符合加工工艺的倒角处理，避免锐边结构不符合实际生产情况，螺纹部分的建模兼顾了可视化效果与工程实用性，既可以用于产品展示、教学演示，也能导入到装配体中完成管路布局设计，模型的参数化特征保留完整，使用者可通过修改全局参数快速生成同标准下其他压力等级、其他公称尺寸的螺纹法兰模型，大幅提升同系列零件的设计效率。渲染输出的效果图还原了法兰零件的真实外观质感，半剖结构直观展示了内部螺纹与法兰本体的连接关系，能够帮助使用者快速理解螺纹法兰的结构特点与安装方式，适用于机械设计教学、管路系统设计方案展示、五金零件产品宣传等多个场景。
