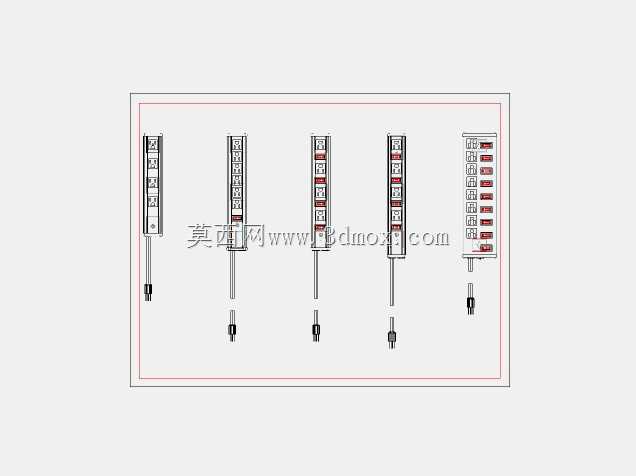

多规格条形电源接线端子排结构设计

　　在低压配电、工业控制柜内部布线、小型电源模组输出端接线场景中，这类条形接线端子是实现多回路导线可靠接驳的核心基础部件，不同长度规格的端子排可适配不同回路数的接线需求，从单排4位到12位的规格覆盖，能满足从小型信号转接到大电流电源分线的不同使用场景。从结构设计来看，该系列端子采用统一的长条形基座设计，基座采用绝缘阻燃工程塑料注塑成型，表面做了防滑筋条处理，既提升安装时的握持摩擦力，也能增加基座的结构强度，避免安装锁紧时出现基座开裂的问题。每一位接线位都独立设置了压线螺丝与导电铜件，导电件采用高导电率的黄铜材质，表面做镀锡处理，防止长期使用出现氧化锈蚀导致接触电阻升高，压线螺丝采用十字槽设计，适配常规螺丝刀操作，螺丝底部设置压线垫片，增大与导线线芯的接触面积，避免锁紧时压伤线芯造成断股隐患。

　　从安装边界来看，该系列端子的安装固定方式分为两种，短规格端子采用尾部出线端直接卡装在控制柜的标准C型安装导轨上，长规格端子除了导轨卡装结构外，还在基座两端预留了螺丝安装孔，可通过M3螺丝直接固定在安装板上，适配无导轨的紧凑安装空间。不同长度规格的端子宽度保持统一的12mm尺寸，高度统一为38mm，仅长度随接线位数增加线性延伸，单接线位的间距为8mm，满足低压电气的电气间隙要求，可承受AC220V工况下的绝缘耐压要求。端子的进线端采用喇叭口导向设计，导线剥线后可轻松插入接线孔，无需反复对准，提升现场接线的作业效率，接线孔可适配0.5-2.5平方毫米的多股铜芯导线，覆盖常规控制回路与小功率电源回路的导线规格。

　　设计过程中针对不同使用场景做了差异化优化，带红色标识块的端子位可作为相线接线位的标识，无需额外粘贴标识条，降低现场接线的错接概率，尾部出线端的接线柱采用焊片式结构，可直接焊接在PCB板上或者通过冷压端子对接外部线束，实现柜内布线与板载电路的可靠连接。基座的绝缘材料可承受120℃的长期工作温度，满足柜内设备长期运行的温升要求，相邻接线位之间设置了绝缘隔离筋，避免导线毛刺外露造成相邻回路短路，提升设备运行的安全冗余。在实际选型过程中，可根据回路数量选择对应长度的端子排，无需拼接多个短端子，减少接线点的接触故障点，同时统一的外形尺寸可让柜内布线更加整齐美观，方便后期的线路检修与回路排查。这类端子排不仅可用于电源变压器的输出端分线，也可用于小型自动化设备的内部信号转接、照明回路的分线接线等场景，结构紧凑，安装方式灵活，压线可靠，是低压电气布线中应用极为广泛的基础连接部件。建模过程中严格按照实际产品的装配公差进行结构还原，所有配合面的间隙、螺丝孔的位置度、导轨卡爪的弹性变形量都做了参数化设置，可直接导出工程图用于生产加工参考，也可导入电气布线软件中做柜内布线的干涉检查，提前规避现场安装时出现的结构干涉问题。
