电气柜用模拟指针式电流表结构设计

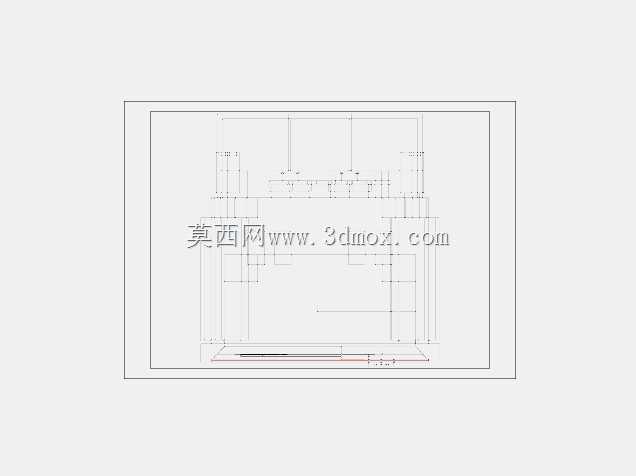

　　在低压配电盘、工业设备电控柜的面板元件选型中，指针式模拟电流表是运维人员快速判断回路电流状态的核心观测部件，相较于数显仪表，这类模拟表无需依赖辅助供电即可直观反映电流波动趋势，在存在电磁干扰的车间现场、老旧设备改造场景中仍有不可替代的应用价值。本次设计的模拟电流表整体采用矩形壳体结构，外形尺寸控制为96mm×96mm×109mm，这个尺寸规格是沿用了工业盘面元件的通用开孔适配标准，能够直接匹配现有电控柜的标准安装开孔，无需对柜体面板进行二次扩孔或裁切，适配绝大多数固定式配电盘、机床操作箱、生产线控制站的面板安装需求。

　　从实际使用场景出发，这类电流表通常被安装在电控柜的正面观测区，高度对应运维人员站立时的视线水平位置，因此壳体的深度设计需要充分考虑柜内的布线空间，109mm的总深度既预留了内部磁电式测量机构的安装空间，也不会过度挤占柜内的走线槽与相邻元件的安装位置，避免出现柜内元件干涉、布线弯折半径不足的问题。壳体采用阻燃工程塑料材质，边缘做了R角过渡处理，既能够满足电气设备的绝缘防护要求，也能在安装时避免尖锐边角划伤操作人员或线缆绝缘层。

　　设计过程中优先考虑了元件的通用互换性，表计的正面边框尺寸与同规格的指针式电压表、频率表保持一致，用户在进行盘面元件排布时可以统一开孔尺寸，减少面板加工的工序复杂度。内部的测量机构采用经典的磁电系结构搭配分流器适配方案，可根据不同的回路额定电流选配对应量程的分流元件，无需更改表体本身的结构尺寸，覆盖从几安到上百安的常见低压回路电流测量需求。指针与刻度盘的设计充分考虑了现场观测的可读性，刻度盘采用哑光白底搭配黑色刻度线与指针，避免车间照明下的反光问题，运维人员在距离盘面1-2米的位置即可清晰读取电流数值，快速判断回路是否处于过载、空载等异常状态。

　　从安装结构来看，表体采用卡扣式固定结构，安装时只需将表体从面板正面推入开好的安装孔，拧紧背部的固定卡扣即可完成安装，无需额外的固定支架或螺丝，能够大幅减少现场装配的工时。背部的接线端子采用栅栏式结构，接线空间充足，可适配1.5-4平方毫米的多股铜芯线，端子的螺丝做了防脱落设计，避免现场接线时螺丝掉落至柜内引发电气短路隐患。表体的密封性能满足IP40的防护要求，能够阻挡直径大于1mm的固体异物进入表内，适配车间内多粉尘的使用环境，同时保证内部测量机构的散热需求，避免长时间运行时内部积灰影响测量精度。

　　在结构细节处理上，刻度盘与表盖之间预留了均匀的装配间隙，避免温度变化时表盖变形刮蹭指针导致卡滞、测量不准的问题。表盖采用高透明防刮花工程塑料，长期使用后不会因为擦拭、落灰出现划痕模糊的情况，保证观测清晰度。指针的配重经过校准，在设备存在小幅振动的工况下，指针不会出现大幅晃动，能够稳定指示电流有效值，适配机床、破碎机等存在运行振动的设备电控箱使用场景。整个结构的设计没有多余的装饰性结构，所有造型特征都服务于安装便捷性、观测可读性与运行可靠性，完全贴合工业现场电气元件的实际使用需求，可直接用于电控柜的元件选型建模、配电盘的面板布局设计参考。
