极简双位数码管液晶桌面时钟结构设计

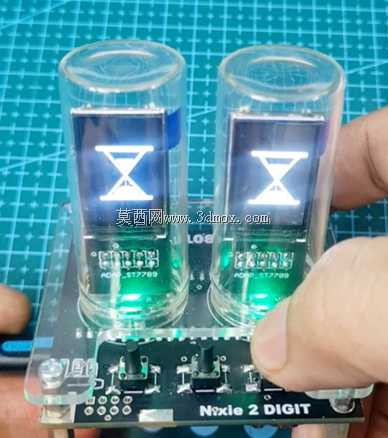

　　这款双位显示的桌面时钟，在结构设计上完全围绕桌面小尺寸电子摆件的实际使用场景展开，日常可放置于工位、书桌、床头边柜等位置，作为时间显示装置使用，相比传统大体积辉光管时钟，它的安装边界控制得十分紧凑，整体底座长宽控制在常规名片尺寸范围内，上方的显示单元采用圆柱形透明护罩封装，护罩直径与常见易拉罐口径接近，整体高度不超过普通罐装饮料的二分之一，放置在桌面不会占用过多有效空间，也不会遮挡后方的显示器、文件架等办公物品。

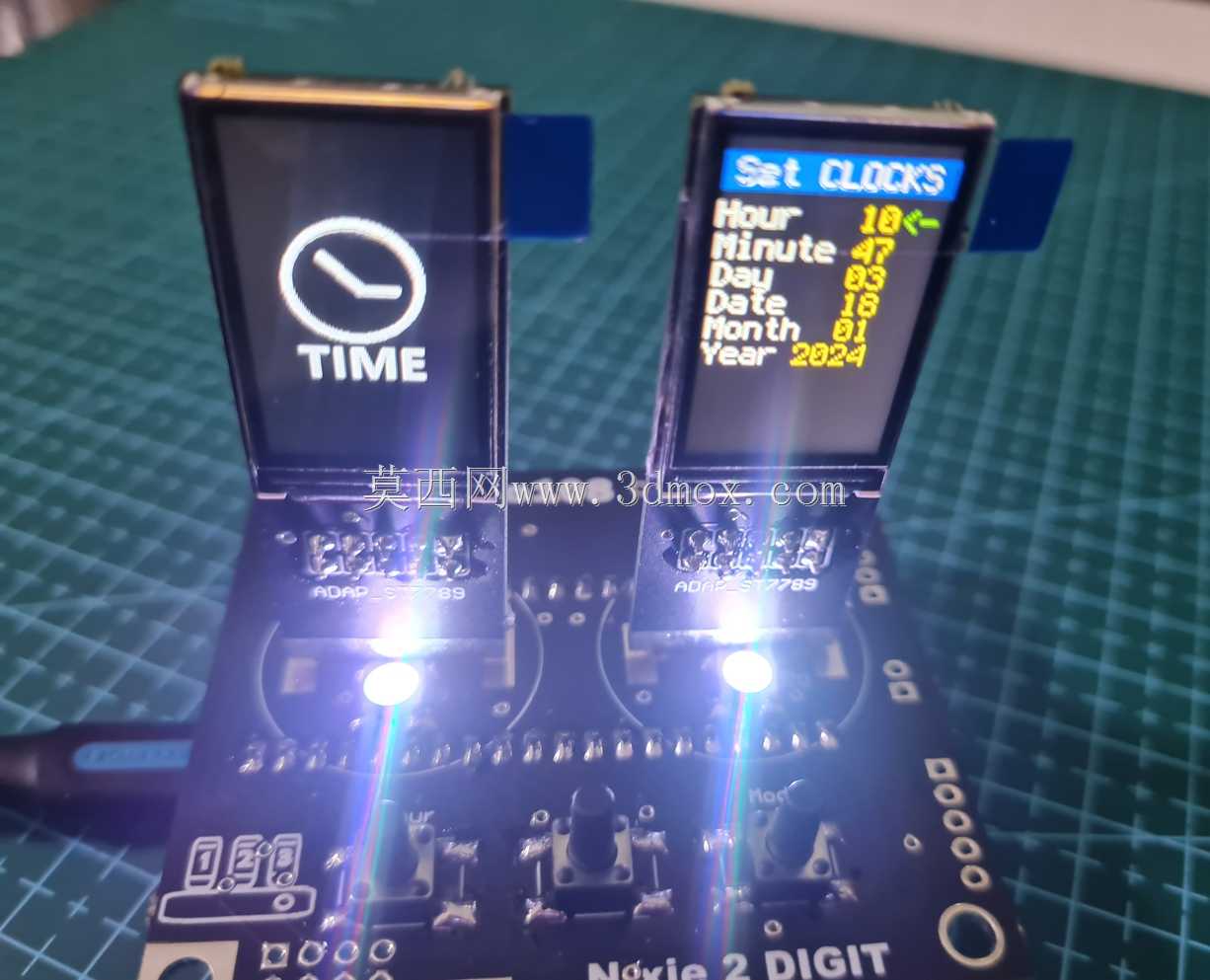

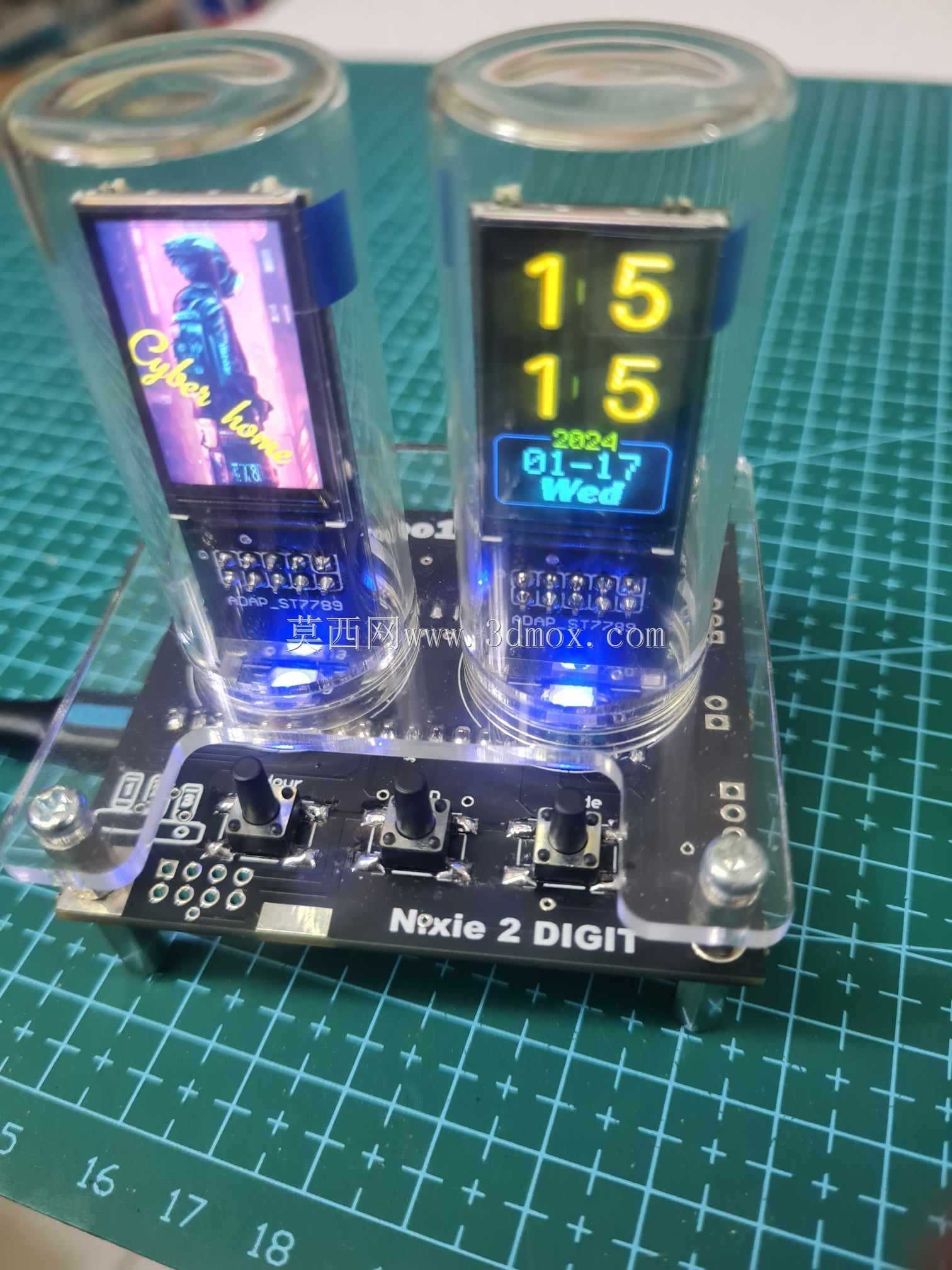

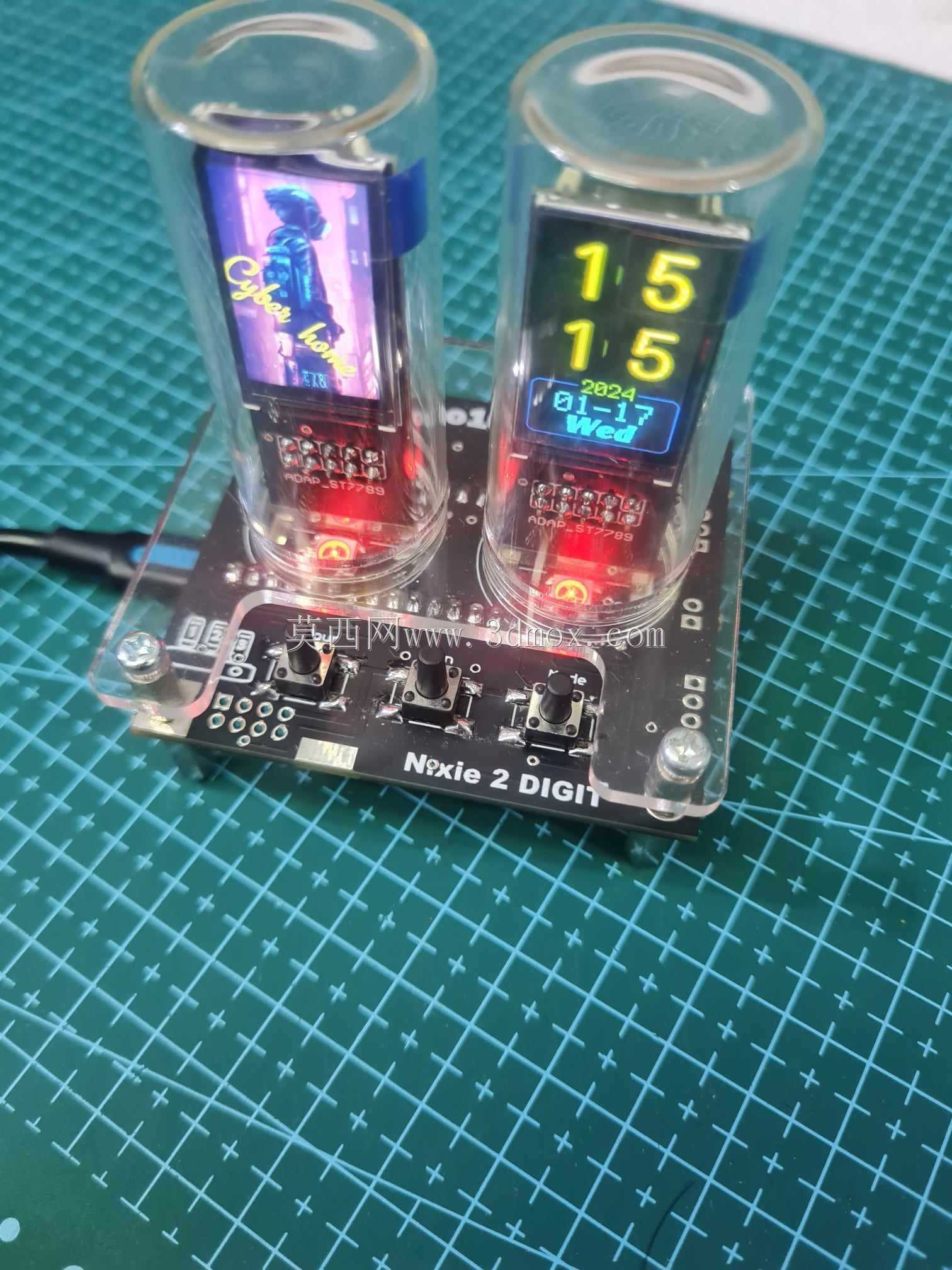

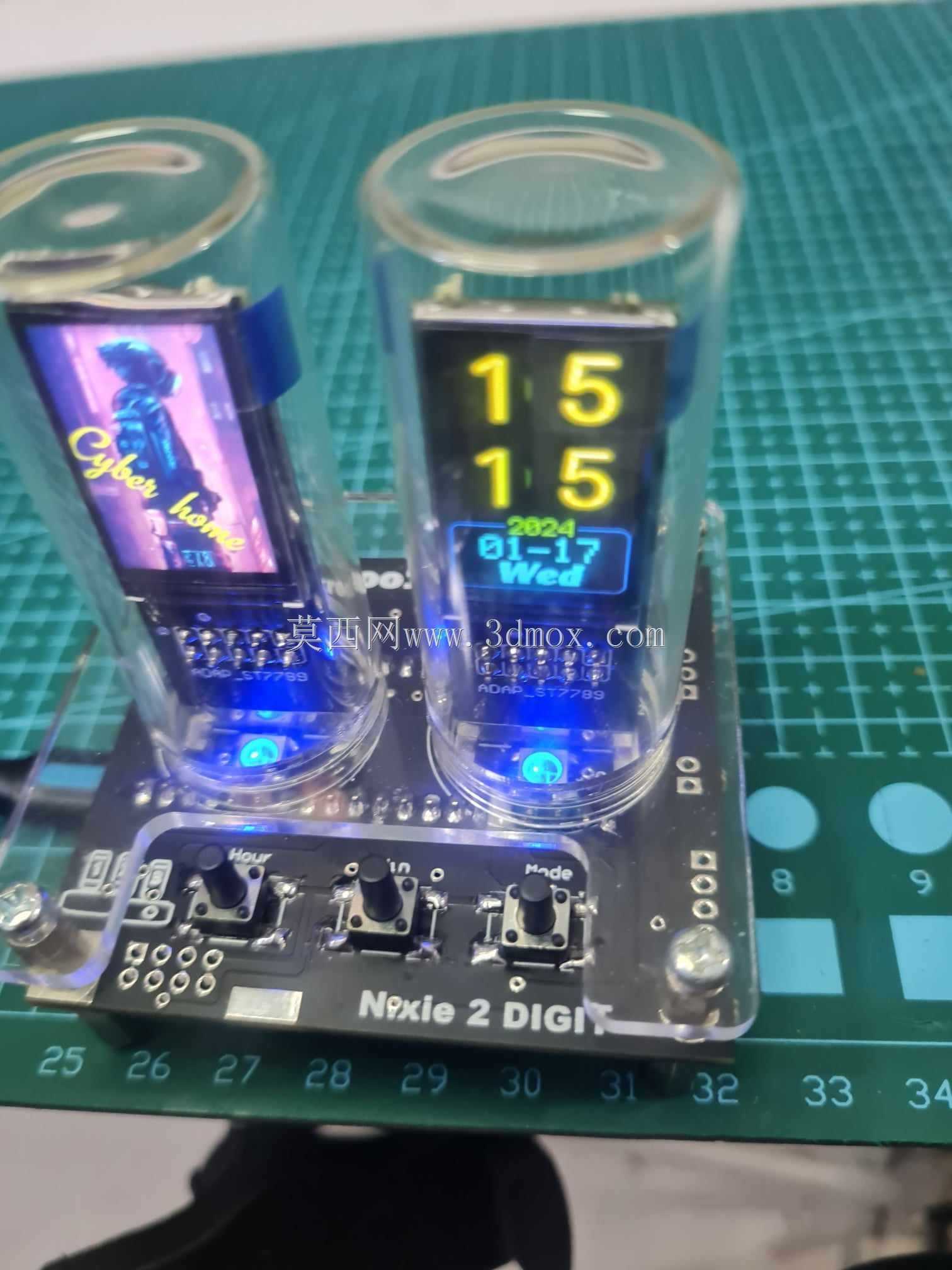

　　从功能特性来看，它采用双组显示单元并行布局，一组为彩色液晶副屏，可承载自定义图案、状态标识等附加显示内容，另一组为高对比度数码管样式主显示屏，大字号显示当前小时与分钟数值，显示区域做了内凹遮光处理，在室内日常光照环境下不会出现反光看不清数字的问题，即使是侧方角度观察也能清晰读取时间数值。底座电路板上集成了三个独立的轻触按键，分别对应模式切换、数值调整、功能确认的操作逻辑，按键的按压行程做了适配优化，按压力度控制在适合指尖操作的区间，不会出现误触或者按压过硬的问题，按键旁预留了清晰的丝印标识，无需额外查阅说明就能快速完成时间校准、显示模式切换等操作。

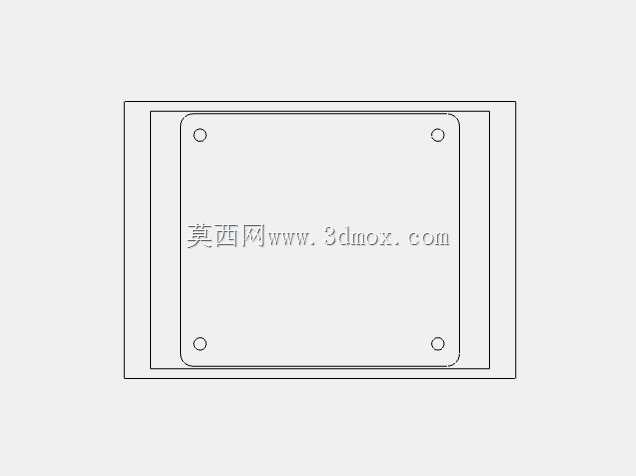

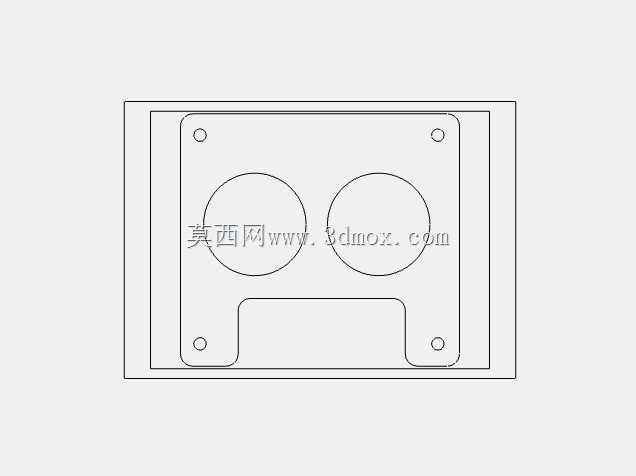

　　设计思路上完全遵循极简实用的原则，摒弃了传统同类时钟冗余的装饰结构与多余的功能模块，所有结构件都围绕核心的时间显示功能做排布：电路板作为整个设备的承载基底，所有电子元器件都采用表面贴装工艺布置在基板正面，减少了额外的支撑结构件数量；透明护罩直接卡接在电路板预设的定位孔位上，不需要额外的螺丝固定，既简化了装配流程，也让整体外观更加整洁利落；护罩顶部做了微弧面处理，避免直角边缘积灰的同时，也能在光线照射下形成柔和的反光质感，不会出现廉价塑料件的生硬观感。

　　在结构细节的处理上，电路板边缘做了圆角过渡，避免尖锐边角在拿取过程中划伤桌面或者使用者手部；底部预留了防滑胶垫的粘贴位，安装胶垫后放置在光滑的桌面、玻璃台面上也不会出现滑动移位的问题；显示单元的供电模块集成在电路板内部，不需要额外外置 bulky 的电源适配器，常规的Type-C接口供电就能满足运行需求，接线可以隐藏在桌面走线槽内，不会破坏桌面的整洁度。副屏的显示角度做了5度的倾斜调整，和主屏形成微小的视角差，当使用者以正常坐姿坐在桌前时，视线刚好能同时清晰覆盖两块屏幕的显示内容，不需要刻意调整坐姿或者转动设备角度。

　　从实际使用的适配性来看，这款时钟的结构设计充分考虑了个人DIY制作的装配公差，所有卡接结构的配合间隙都预留了0.2mm的余量，即使是采用普通桌面级3D打印制作护罩结构，也能顺利完成装配，不需要额外做打磨修整；电路板上的元器件排布预留了足够的焊接操作空间，手工焊接时不会出现元器件互相干涉的问题，适合电子爱好者自行组装制作。相比大体积的同类时钟产品，它的结构重量控制在百克级别，即使是放置在轻薄的电脑桌、悬浮置物架上也不会造成额外的承重负担，透明护罩采用透光率均匀的材质制作，不会因为光线折射导致显示数字出现变形、重影的问题，内部的发光元件光线经过护罩的漫反射后，显示效果更加柔和，夜间使用时也不会因为亮度过高产生刺眼的问题，适合作为长期放置的桌面实用摆件。
