配电母线供电连接固定支撑构件

　　在低压配电柜体、工业现场母线槽布线、设备端供电接驳场景中，这类双叉型支撑固定件是母线供电回路里不起眼但直接影响供电稳定性的结构件，日常运维中不少母线接触不良、绝缘磨损、接驳处受力变形的故障，追根溯源都和固定支撑件的结构设计、安装匹配度有直接关联。

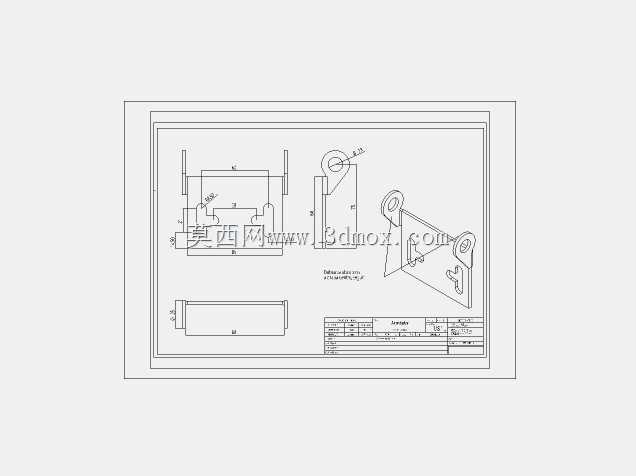

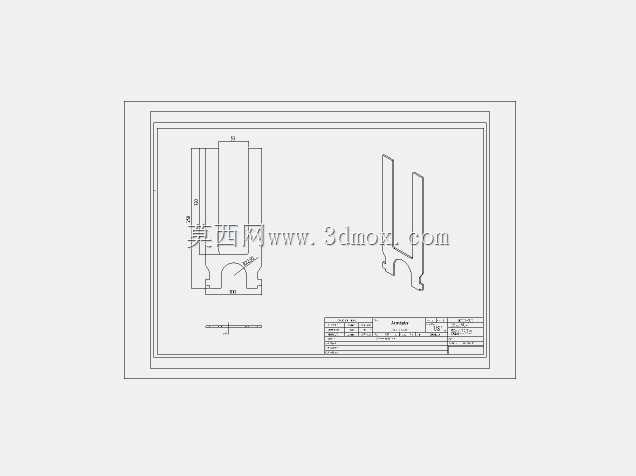

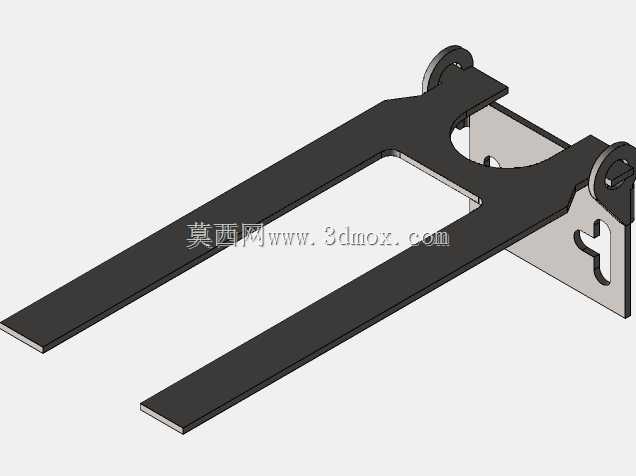

　　从结构形态来看，该构件采用一体化钣金折弯成型工艺，主体为平行双长条形叉臂结构，叉臂端部做了斜切收边处理，避免安装过程中尖锐边缘划伤母线绝缘层或是操作人员手部，叉臂的平直度公差控制在每米0.5mm以内，保证和母线排贴合时不会出现局部翘曲，减少接触电阻异常升高的隐患。构件末端设置带铰接孔的安装耳座，两个铰接孔同轴度公差控制在φ0.1mm范围内，既可以通过销轴实现快速铰接安装，也能适配不同角度的安装面，抵消现场安装时的土建或是柜体框架的装配误差，避免构件安装后出现内应力，长期使用下出现疲劳断裂。

　　设计阶段首先要考虑的是安装边界适配问题，这类构件的安装空间通常预留得十分紧凑，双叉臂的间距需要匹配常用矩形母线排的宽度规格，叉臂的长度要覆盖母线接驳处的受力支撑范围，既要保证对母线排有足够的支撑跨度，避免母线排因为自身重力或是外部接线拉扯出现形变，又不能过长挤占相邻回路的绝缘间隙，按照低压配电的安全规范，不同相序母线之间的爬电距离需要满足对应电压等级的要求，因此构件的外形轮廓在设计时反复核对了安装后的安全间隙，叉臂边缘到相邻带电体的距离预留了足够的绝缘余量。

　　功能层面，该构件承担着多重作用：首先是机械支撑，大电流母线排自身重量不小，加上外接电缆的拉扯力，如果没有可靠的支撑固定，长期运行下母线排接驳处容易出现松动，导致接触电阻增大、接头发热，严重时甚至会引发绝缘烧蚀的供电事故，该构件的双叉臂结构可以从母线排的两侧形成稳定托举，配合末端的铰接固定结构，将母线排的受力均匀传递到柜体框架或是安装基座上，避免应力集中在接驳点位置。其次是安装导向，叉臂的平直结构可以在母线排穿装时起到导向作用，降低现场安装的对位难度，尤其是在多回路并排布置的母线槽内，不需要额外的辅助工装就能快速完成母线排的穿装定位，提升现场装配效率。另外，构件表面做了发黑防锈处理，既可以提升构件的耐锈蚀能力，适应配电设备内部可能出现的凝露、潮湿工况，也不会因为表面涂层过厚影响安装配合精度。

　　从实际选型适配的角度来说，这类支撑件的铰接孔尺寸需要和现场常用的固定销轴直径匹配，耳座的厚度要满足受力强度要求，按照常规低压配电场景的受力计算，该构件的板材厚度选择经过了抗弯强度校核，在承受额定母线重量加上1.5倍的接线拉扯力时，叉臂的形变量不超过0.2mm，不会因为形变导致母线排出现移位。同时叉臂的内侧表面做了去毛刺处理，光滑无凸起，不会在安装和运行过程中磨损母线排的绝缘包覆层，避免出现绝缘破损的短路隐患。

　　不少现场安装人员在做配电布线时，容易忽略这类小型支撑件的匹配度，随意选用替代件，往往会出现支撑跨度不足导致母线下垂、安装孔位不对强行拧装导致构件变形、边缘毛刺划伤绝缘层等问题，反而给后期运行留下故障隐患。这类经过结构优化的双叉型支撑件，正是针对现场安装的常见痛点做了对应设计，既兼顾了安装的便捷性，也满足了长期运行的结构强度和安全间隙要求，适配各类需要母线排供电接驳的配电场景，从结构细节上提升供电回路的运行可靠性。
