绿色信号指示灯工业结构设计

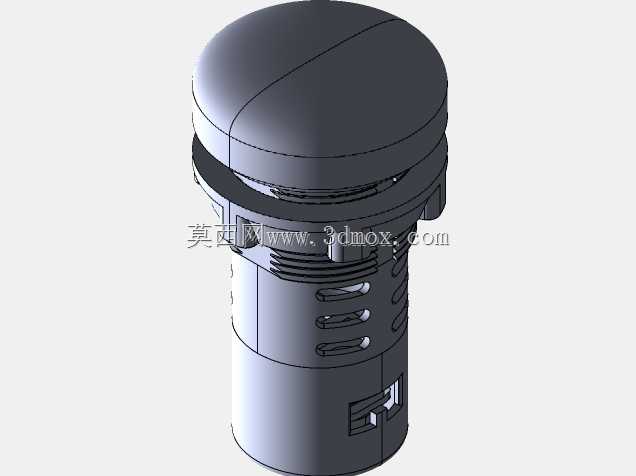

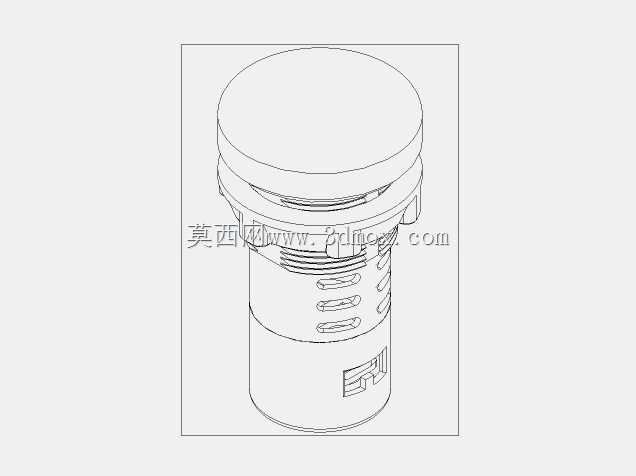

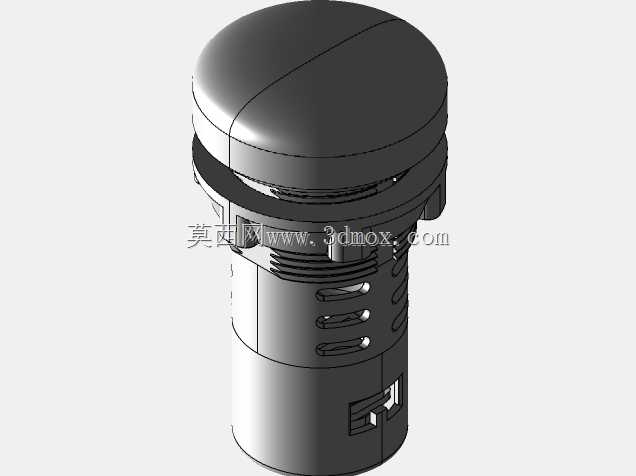

　　这款绿色信号指示灯的三维结构设计，完全围绕工业控制柜、设备操作面板的实际安装使用场景展开，在做结构建模之前，首先梳理了这类器件在现场的实际工况：多数应用场景下，指示灯会被安装在厚度1-3mm的冷轧钢板控制柜面板、或者设备操作台的PVC面板上，周边往往排布着按钮、转换开关、数显表等其他电气元件，所以安装边界的尺寸控制是建模时的核心考量点。从结构上看，这款指示灯采用标准的22mm面板安装口径，这是工业控制领域通用的安装尺寸，能够直接适配市面上绝大多数标准开孔的面板，不需要额外做开孔改造，头部的圆形帽檐直径略大于安装口径，突出面板表面的高度控制在合理范围，既能够保证操作人员在不同角度都能清晰观察到发光状态，又不会因为突出过多在设备搬运、操作过程中被磕碰损坏。

　　灯体的中段设计了多道环形的卡扣卡槽结构，这部分结构是和安装螺母配合实现面板固定的核心，建模时特意还原了卡槽的防滑齿结构，在实际安装时，不需要额外的工具，徒手拧紧安装螺母就能实现可靠固定，卡槽的间距经过合理排布，能够适配不同厚度的安装面板，从薄的PVC贴膜面板到厚的金属板都能牢固锁紧，不会出现松动、转动的情况。灯体下半部分的接线端结构，建模时还原了侧面的多组散热槽，指示灯在长时间通电工作时，内部的LED发光元件会产生一定热量，这些散热槽能够形成空气对流，把内部的热量及时散发出去，避免热量堆积导致发光寿命缩短，同时接线端的腔体尺寸做了合理预留，能够容纳常规的冷压接线端子，接线完成后不会出现线缆挤压、端子脱落的问题。

　　在设计思路上，这款指示灯没有做多余的异形结构，整体采用同轴回转体设计，一方面是因为这类量产的电气元件采用回转体结构能够大幅降低模具开模成本，注塑生产时的脱模效率更高，零件的一致性更好；另一方面，回转体结构在安装时不需要调整角度，不管是哪个方向拧入安装孔，最终的指示灯状态都是正向的，不会出现安装歪斜的问题。从实际用途来看，这类绿色指示灯在工业现场主要用来指示设备的正常运行状态、电源接通状态、流程正常通过状态，和红色、黄色指示灯搭配使用，构成设备的状态指示系统，绿色的发光波长在工业车间的照明环境下辨识度很高，即使在有一定粉尘、轻度油污的环境下，也能让操作人员快速识别设备状态。

　　建模过程中，对各个零件的配合公差做了合理还原，头部的透光罩和灯体主体的配合采用小间隙过盈配合，装配后不会出现缝隙，能够达到基础的防尘防水要求，适配车间的多尘、偶尔有液体飞溅的使用场景；安装螺母和灯体螺纹的配合间隙控制在合理范围，既能够顺畅拧入，又不会出现旷量，长期使用不会因为设备振动出现松脱。另外，灯体尾部的结构做了倒角处理，在穿入面板开孔的时候，不会刮伤面板表面的喷涂层或者贴膜，也不会划伤接线人员的手部，这些细节结构都是实际安装使用中反复验证过的合理设计。整个模型的结构完全还原了实物的装配关系，各个零件的壁厚均匀，符合注塑零件的工艺要求，没有出现壁厚突变、倒扣无法脱模的结构问题，不管是用来做电气柜的装配仿真，还是做设备操作面板的布局设计，都能够直接调用，准确还原实际安装后的空间占用情况，避免在整体设备设计时出现元件干涉、安装空间不足的问题。
