BNC接口AV齿轮扳手配套附件结构

　　在广电信号布线、音视频设备运维、弱电系统施工的现场作业场景中，BNC接口的拆装一直是影响作业效率的关键环节——这类接口常布置在设备背板的狭窄缝隙内，常规开口扳手无法深入作业空间，徒手拧接不仅紧固力矩难以达标，还容易在插拔AV线缆时带动接口转动，造成芯针虚接、屏蔽层脱落等故障，齿轮扳手配套的AV附件正是为解决这类狭小空间的接口拆装需求设计的配套作业部件。

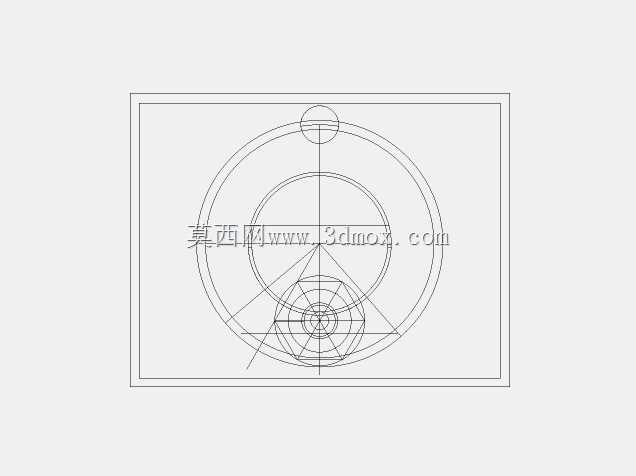

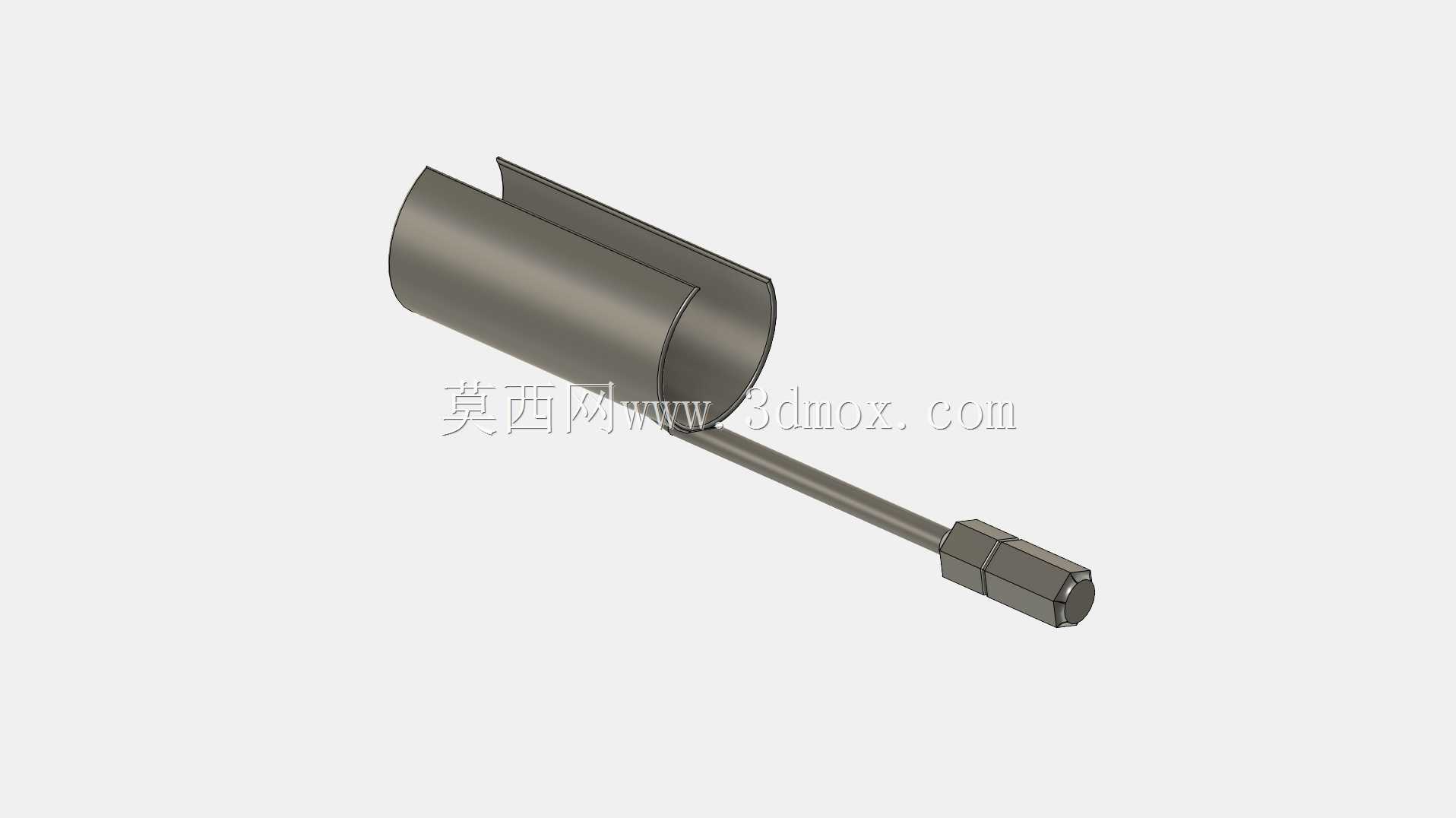

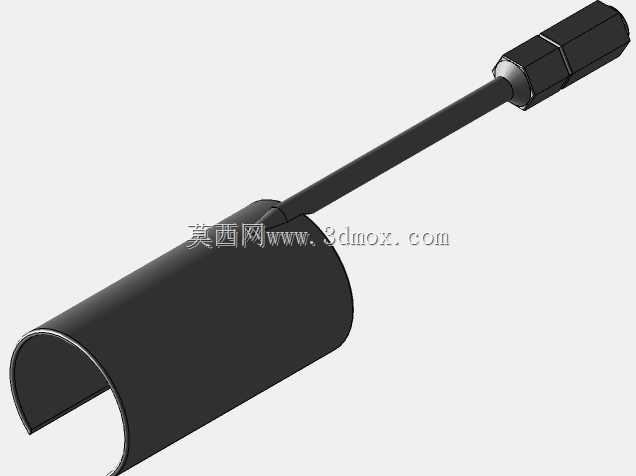

　　从功能特性来看，该附件作为齿轮扳手工具组的可替换工作头，一端采用与齿轮扳手驱动端匹配的快装卡位结构，可直接卡入扳手的驱动卡槽，无需额外锁止件即可传递扳拧力矩，适配齿轮扳手的小角度回转特性，在作业空间仅能容纳15度以内扳动角度的场景下，依然可以完成BNC接头的连续拧接作业；另一端的工作头采用与BNC接头滚花外圈完全贴合的仿形卡槽，卡槽内侧做了微小的倒角导向，作业时可快速套入接头外圈，避免对位偏差造成的接头表面划伤，同时卡槽的深度刚好覆盖BNC接头的受力外圈，不会触碰接头根部的线缆焊接点，杜绝拧接过程中线缆芯线断裂的风险。

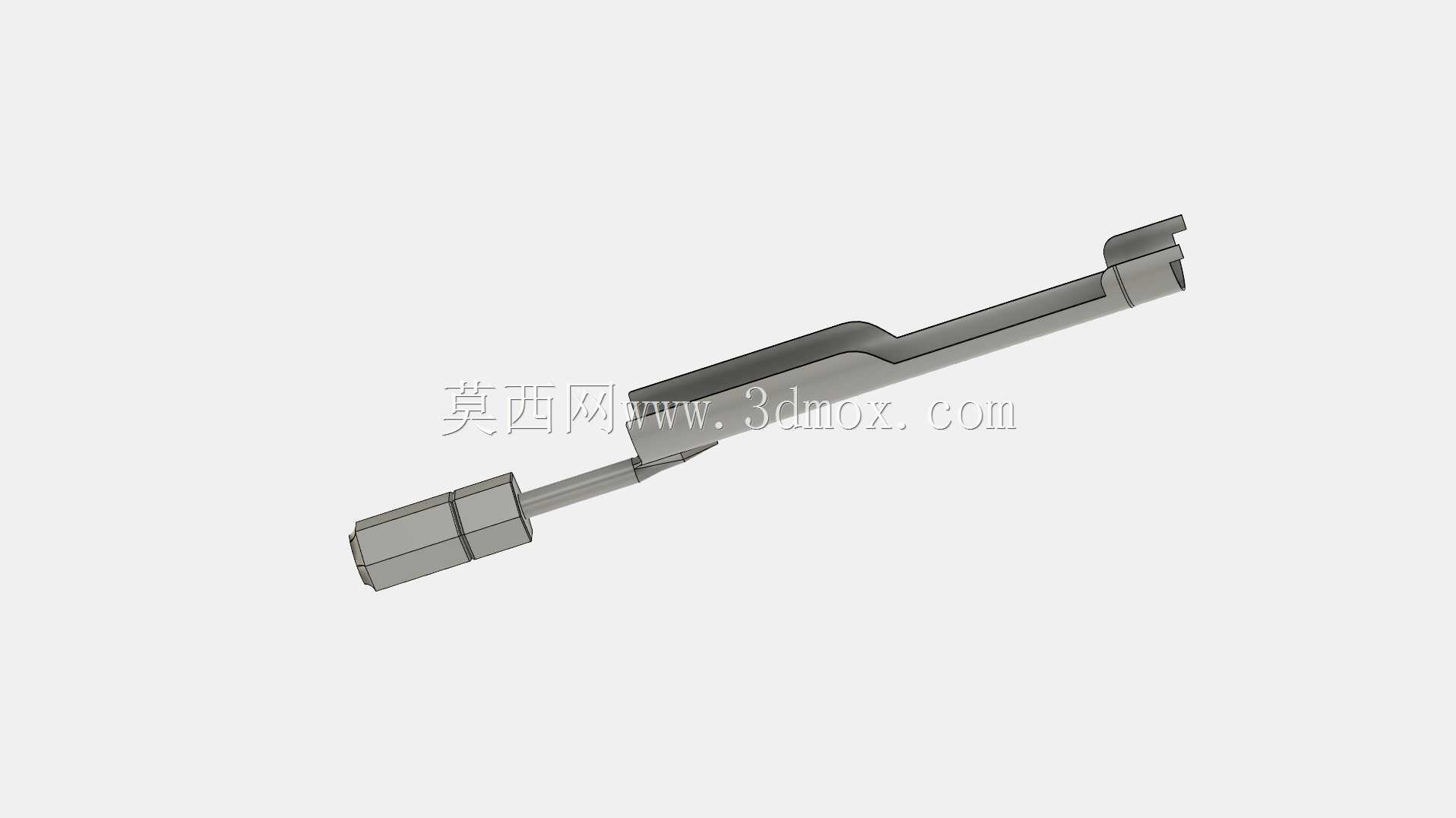

　　设计过程中，首先针对常见BNC接口的安装边界做了全场景尺寸测绘：常规广电设备背板的BNC接口间距最小为12mm，接口突出背板的长度为8-12mm，周边常布置AV莲花插座、电源接口等其他元件，因此附件的杆身做了阶梯式的偏心结构，靠近工作头的杆段直径控制在6mm以内，可深入相邻接口的间隙中作业，中段的弯折抬升结构高度为5mm，可避开背板上突出的电容、接口外壳等障碍物，避免作业时杆身剐蹭周边元件造成元件引脚脱焊；驱动端的卡位结构采用与齿轮扳手一致的公差配合标准，单边间隙控制在0.05mm以内，既保证快装时的顺畅度，又能避免扳拧过程中出现旷量，造成力矩传递损失。

　　从实际使用的受力角度考量，BNC接头的推荐紧固力矩为0.8-1.2N·m，因此附件的杆身截面做了变截面设计，靠近驱动端的位置截面厚度更大，可承受最大2N·m的扳拧力矩而不发生塑性变形，靠近工作头的位置适当减小截面尺寸，在保证结构强度的前提下缩小整体体积，适配更狭窄的作业空间；杆身表面做了哑光硬质氧化处理，既可以提升表面耐磨性能，避免长期使用后表面出现划痕锈蚀，又能减少作业时的光线反射，在光线昏暗的机柜内部作业时不会因反光影响对位精度。

　　该附件的设计完全匹配现场运维的实际作业需求，不同于通用型扳手附件的大尺寸设计，所有外形尺寸都围绕BNC接口的安装边界做了针对性优化：整体长度控制在110mm，可深入深度不超过100mm的设备机柜内部作业，工作头的卡槽尺寸兼容75Ω和50Ω两种常见规格的BNC接头，无需更换附件即可完成两类接口的拆装作业；杆身的弯折角度经过多次现场调试，最终确定为12度，既可以避开背板上的突出障碍物，又不会因弯折角度过大造成扳拧时的力矩分力，保证作业时的力矩传递效率。

　　在弱电系统的日常运维中，这类专用附件可大幅提升BNC接口的拆装效率，尤其是在大型演播室、监控机房这类BNC接口密集布置的场景中，使用该附件配合齿轮扳手作业，单个接口的拆装时间可从徒手操作的30秒以上缩短至5秒以内，同时能保证每个接头的紧固力矩一致，避免因接头松动造成的信号中断故障；附件的整体结构无多余的凸起棱角，作业时不会刮伤设备背板的漆面，也不会勾扯周边的线缆，适配机房内精细化作业的要求。
