西门子ET200PRO输入M12-8连接器结构设计

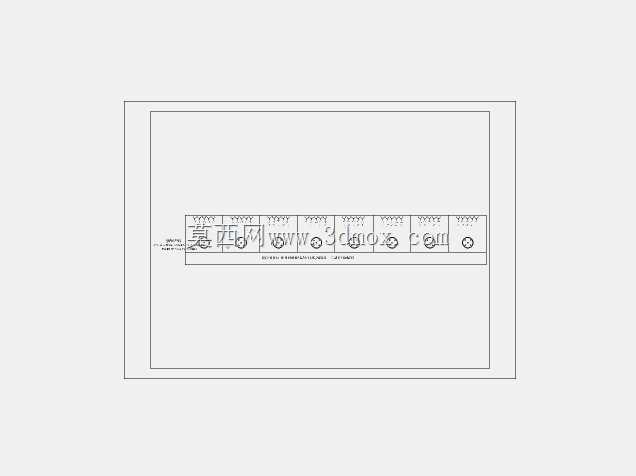

　　从结构设计逻辑来看，这款连接卡带采用一体化卡装结构，整体为长条形扁平布局，8个M12母头沿卡带长度方向等距排布，每个接口的中心距严格匹配ET200PRO模块的输入端子间距，安装时直接卡入模块对应卡槽即可完成机械固定，无需额外螺丝锁紧，能大幅缩短现场布线的装配工时。每个M12母头的针脚定义遵循工业现场标准IO接线规范，支持PNP型传感器的电源、信号共线传输，接口内部做了防呆定位设计，公头插入时只有对准定位槽才能锁紧，避免现场施工时插错针脚导致的信号短路或模块损坏。在工业现场分布式IO布线场景中，这类带8个M12母头的连接卡带是ET200PRO系列模块实现现场信号快速接入的核心配套部件，日常多见于汽车焊装线、物流分拣线、包装机组这类分布式IO点位密集的工位，承担传感器、执行器信号与IO模块之间的物理连接与信号传输作用，相比传统端子排接线，M12圆形连接器的IP防护等级更高，抗振动性能更优，能适应车间内切削液飞溅、设备持续振动的复杂工况，减少现场接线故障点。

　　从安装边界尺寸来看，卡带整体厚度控制在15mm以内，突出模块本体的高度不超过30mm，不会额外占用柜内或设备侧的安装空间，相邻两个M12接口的间距预留了足够的扳手操作空间，现场接线时可以使用标准M12扭矩扳手逐个锁紧，不会出现相邻接口干涉无法操作的问题。卡带本体采用阻燃PA66材质注塑成型，表面做了哑光抗静电处理，能避免车间内粉尘吸附在接口表面导致的接触不良，材质耐温范围覆盖-25℃到85℃，满足大部分工业现场的环境温度要求。

　　在实际设备选型应用中，这类连接卡带通常和ET200PRO的输入模块配套使用，每个母头对应一路数字量输入通道，可直接连接现场的接近开关、光电传感器、磁性开关等检测元件，接线时只需将预制好的M12公头线缆插入对应接口，拧紧锁紧环即可完成连接，相比传统的剥线压接端子方式，接线错误率能降低70%以上，后期维护更换时也无需重新校线，直接拔插线缆就能完成故障部件更换。设计过程中需要重点考量的是卡带与模块的配合公差，卡槽的卡扣尺寸需要控制在合理公差范围内，既要保证安装时能顺畅卡入，又要避免长期振动环境下出现松脱，每个M12母头的焊接引脚与卡带内部PCB的连接做了应力释放设计，线缆拉扯时外力不会直接作用在焊接点上，提升连接结构的长期可靠性。

　　另外，卡带边缘做了圆弧倒角处理，安装操作时不会划伤施工人员的手部，接口端面的密封圈采用耐油丁腈橡胶材质，长期接触切削液、润滑油也不会出现老化开裂，保证接口的IP67防护等级持续有效。在三维建模过程中，需要准确还原每个M12母头的内孔尺寸、针脚位置、锁紧螺纹参数，以及卡带整体的安装卡扣尺寸、定位凸台位置，确保模型导入装配体后能和ET200PRO模块实现完全的装配干涉检查，提前发现设计中可能存在的尺寸不匹配问题，为后续的结构验证、现场安装模拟提供准确的数字模型支撑。这类连接部件虽然属于分布式IO系统的配套辅件，但结构设计的合理性直接影响整个现场布线系统的可靠性，细节处的公差控制、材质选型、操作便利性设计，都是决定产品现场实际使用体验的关键因素，建模时不能忽略密封圈、卡扣倒角、防呆槽这类细小结构，否则模型就无法真实反映产品的实际装配特性，失去工程应用价值。
