电气行业母线折弯定位工装结构

　　在低压配电盘、箱式变电站、工业电气柜的现场装配与预制加工环节，硬铜、铝母线的折弯精度直接决定母排搭接面的接触电阻、柜体内部的电气安全间隙，传统手工折弯依赖角尺划线、台虎钳夹持配合手锤弯折，不仅折弯直线度偏差常超过2mm，弯折处还容易出现母线表面镀层损伤、R角不均的问题，批量加工时同规格母排的折弯尺寸一致性差，后续装配时经常需要反复修锉搭接面，甚至因为安全间隙不足返工。这套工装正是针对这类现场加工痛点设计，专门适配电气作业场景下的硬母线弯折作业，不需要依赖大型液压折弯设备，在施工现场、预制车间的工作台面上就能完成固定规格母排的精准折弯。

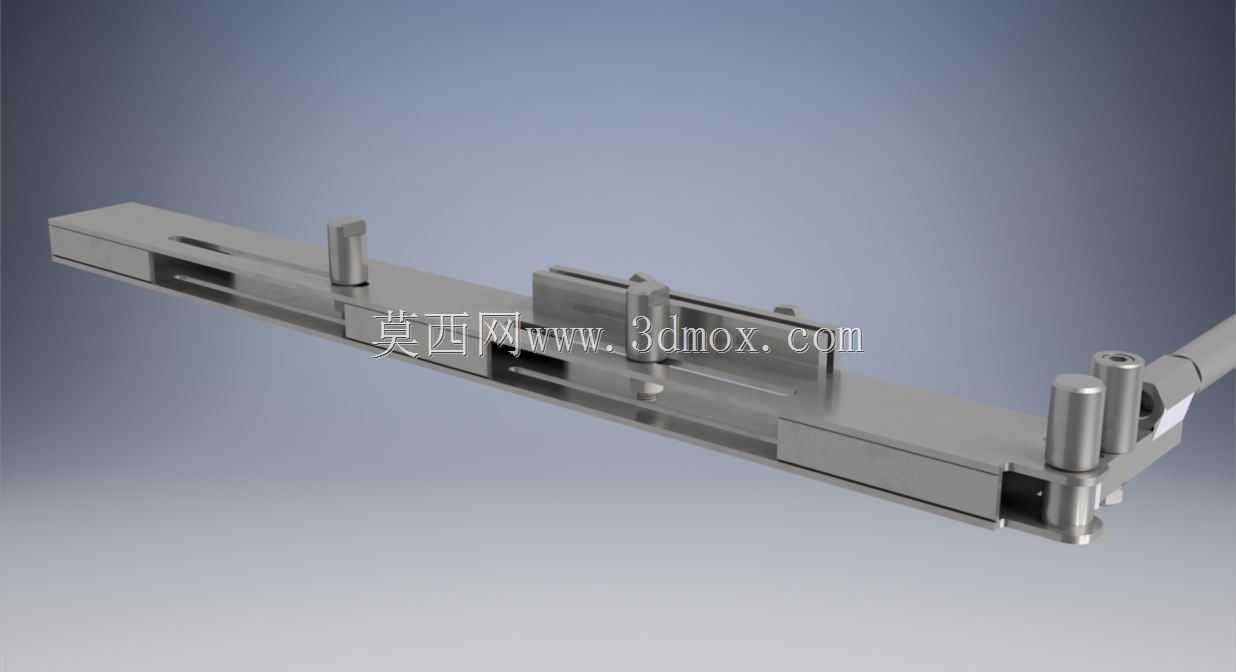

　　从结构设计逻辑来看，整体采用长条形平直基座作为承载基准，基座底面做了整面的平面度加工，表面粗糙度控制在Ra1.6以内，放置在工作台面上时不会出现翘曲，基座长度方向预留了多组定位柱安装孔位，可根据待折弯母排的宽度、折弯边长度调整定位柱的固定位置，定位柱与基座孔采用H7/h6的小间隙配合，装配后径向晃动量不超过0.05mm，保证折弯时的定位基准不偏移。基座上的滑动夹持模块采用燕尾槽导向结构，滑动过程中无卡滞，夹持面镶嵌了防滑尼龙垫，既可以夹紧不同厚度的硬母线，避免折弯时母排出现轴向窜动，又不会划伤母排表面的镀锡、镀银层，保护母线的导电接触面。

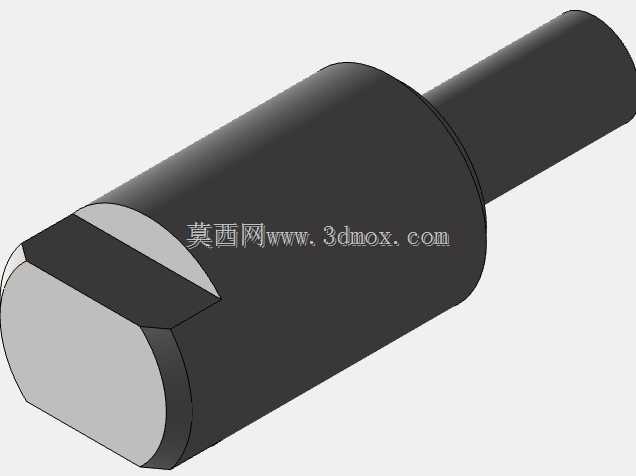

　　两端的限位挡柱做了加高设计，折弯时可以抵住母排的非弯折边，配合手动折弯工具施加外力时，弯折处的R角由夹持模块端部的成型圆角决定，可根据不同母排厚度匹配对应R角的夹持端头，避免弯折处出现应力集中导致的母线开裂。从安装边界来看，基座整体宽度控制在120mm以内，长度为680mm，不需要额外的地基固定，通过基座两端预留的四个M8沉头孔，就可以用T型螺栓固定在标准工作台上，或者搭配快速夹具实现快速装夹，适配厚度3mm到12mm、宽度20mm到120mm的常规硬铜、铝母线加工，折弯角度可通过配套的角度靠尺控制在0到90度之间，角度偏差可控制在0.5度以内。

　　实际作业时，操作人员只需要提前根据母排折弯图纸调整好定位柱位置，将母排贴紧基准面推入夹持模块锁紧，就可以配合手动折弯扳手完成弯折，全程不需要反复划线测量，单根母排的折弯作业时间可缩短到1分钟以内，同批次母排的折弯尺寸一致性可控制在0.3mm以内，完全满足电气柜内母排装配的公差要求。设计过程中特意规避了复杂的传动结构，所有零部件都采用常规机加工工艺即可生产，基座选用45号钢调质处理，整体硬度达到HB220-250，长期使用不会出现基准面变形，定位柱、夹持模块等易损件都做了发黑防锈处理，适合施工现场多粉尘、湿度波动的作业环境，不需要频繁的维护保养，滑动面定期涂抹少量润滑脂即可长期保持顺滑。相比大型数控母线折弯设备，这类工装的投入成本极低，同时可以灵活适配现场非标准化的折弯需求，尤其是在电力抢修、小型配电项目的现场作业场景下，不需要运输大型设备进场，就可以完成高精度的母排折弯作业，有效减少现场装配的修配工作量，提升母排连接的可靠性，降低因为母排折弯精度不足导致的接头发热、电气间隙不足等安全隐患。
