锥齿轮传动旋转挤压机械臂机构

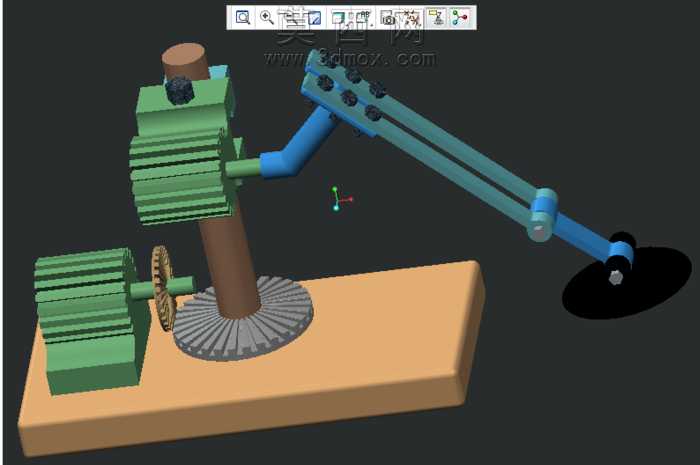

本机构模型采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械传动的设计逻辑，先完成底座基准平台的特征绘制，通过拉伸、凸台特征构建出平整的安装基座，为整套传动与执行机构提供稳定的安装支撑。动力输入部分采用两组模块化的动力单元建模，通过阵列特征完成散热筋结构的快速构建，还原了动力模块的外观特征与安装定位结构，两组动力单元分别对应不同的传动路径，其中一组通过圆柱直齿轮完成横向动力传递，另一组通过锥齿轮副实现垂直方向的动力换向，建模过程中精准匹配了锥齿轮的啮合参数，保证齿形的啮合间隙与传动角度符合机械设计规范，实现水平轴向动力到垂直轴向动力的平稳转换。垂直立柱部分采用回转支撑结构建模，搭配轴承位的特征设计，可实现上部悬臂结构的整周旋转动作，悬臂部分采用平行双杆的臂体结构，通过拉伸与装配约束完成臂段的连接，关节处设置铰接转动副，可实现臂体的俯仰角度调整，末端执行部分设计有挤压作业端头，可配合旋转动作完成指定工位的旋转挤压加工动作。材质渲染阶段，对基座部分赋予哑光浅棕工程塑料材质，动力单元外壳赋予深绿磨砂金属漆材质，传动齿轮赋予银灰色金属材质并添加齿面的轻微粗糙度质感，臂体部分分别赋予蓝色工程塑料与青蓝色金属材质，通过不同材质的区分清晰呈现各部件的功能分区，同时添加环境光影效果，突出机构的装配层次与结构关系。设计思路上围绕旋转与挤压的复合作业需求，将齿轮传动、回转支撑、铰接臂结构进行整合，通过紧凑的布局减少机构的整体占地面积，同时保证动力传递路径的短捷高效，各转动关节处均预留了标准的安装接口，可根据实际作业需求更换不同的末端执行头，适配不同的加工场景，整套机构的建模过程全程遵循可参数化修改的原则，各部件的尺寸参数可根据实际负载、作业半径需求进行快速调整，具备较强的通用适配性，可作为自动化作业工位的执行机构参考方案，也可用于机械原理教学的演示模型，直观展示锥齿轮换向、多关节臂传动、旋转挤压复合动作的实现逻辑。
