电磁开关阀铜质阀体第二部分结构设计

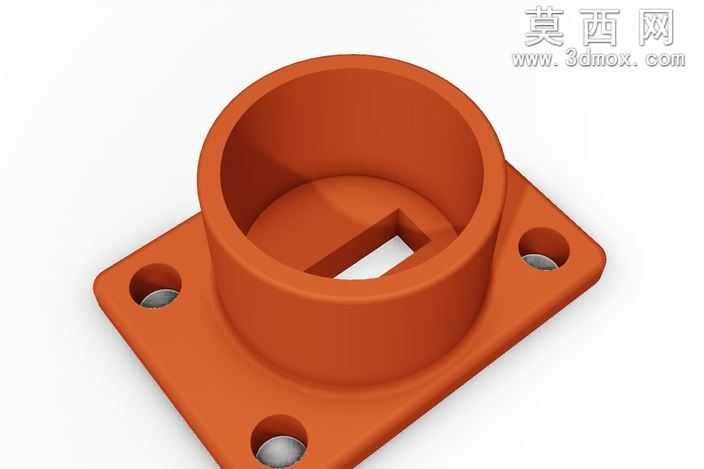

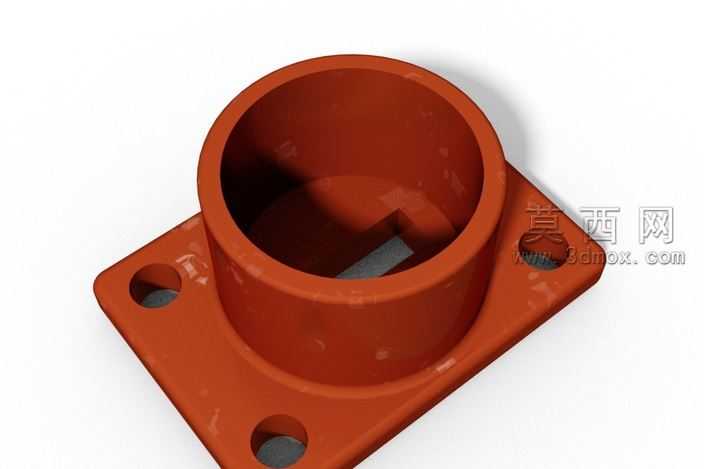

本作品为电磁开关阀的铜质阀体第二部分三维建模成果，建模过程严格遵循230V50赫兹工况下电磁阀的装配适配要求，以直径Φ32的核心通径为尺寸基准开展结构设计。建模阶段首先完成主体基座的轮廓搭建，采用带圆角过渡的方形法兰作为安装载体，法兰四个角位精准设计同轴安装孔，孔位内嵌金属衬套结构以强化安装连接强度，避免铜质基体在反复拆装过程中出现螺纹滑牙、接触面压溃的问题。主体筒状腔体与法兰基座采用一体化建模逻辑，衔接位置做均匀圆角过渡处理，消除应力集中隐患，同时优化流体在腔体内的流动路径，减少直角结构带来的流阻损耗与紊流问题。腔体内部精准设计方形卡槽结构，该结构用于与电磁阀的电磁驱动模块做定位卡合，保证阀芯动作过程中驱动组件无偏移、无旷量，提升阀件开关动作的响应精度与密封可靠性。材质渲染阶段针对铜阀门的阀体材料特性，调配出适配工业场景的哑光橙红色工程塑料包覆质感？不对，该阀体为铜质基体，表面做了绝缘防腐涂层处理，渲染时还原了涂层细腻的磨砂质感，金属衬套部分做了金属光泽与边缘倒角的高光处理，清晰区分不同材质的视觉特征，同时通过光影渲染突出腔体内部卡槽、法兰安装面、筒壁厚度等关键结构的细节特征，方便设计人员快速识别结构功能。设计思路上充分考虑该阀体作为电磁阀第二部分组件的装配兼容性，所有配合尺寸均预留合理公差带，法兰安装孔的位置度、腔体的同轴度、卡槽的尺寸精度都严格按照工业阀件的设计规范设定，既保证与电磁阀第一部分组件的精准对接，也满足后期注塑或者压铸加工的工艺要求，避免出现脱模困难、壁厚不均导致的零件变形问题。整体建模过程兼顾结构功能性与加工工艺性，完整还原了铜质电磁阀阀体的核心结构特征，可直接用于阀件的装配校验、工程出图以及加工工艺模拟。
