链传动式易拉罐压扁破碎装置结构设计

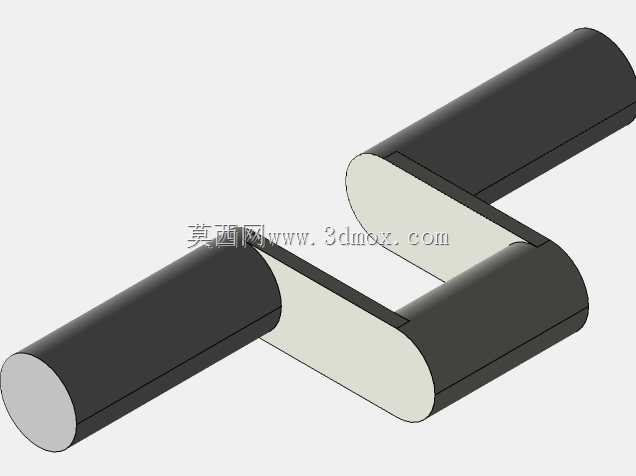

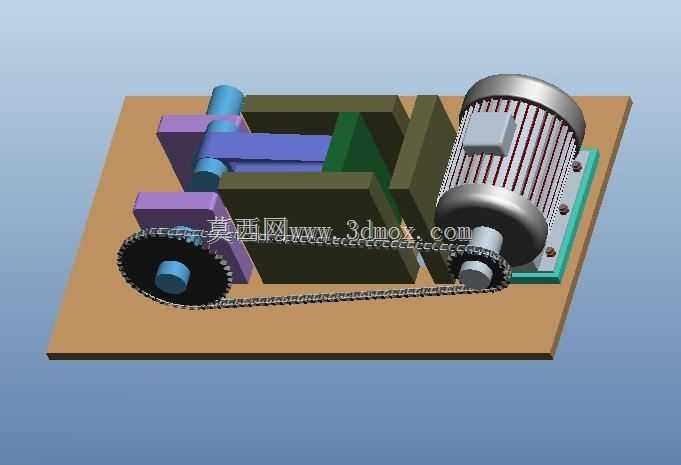

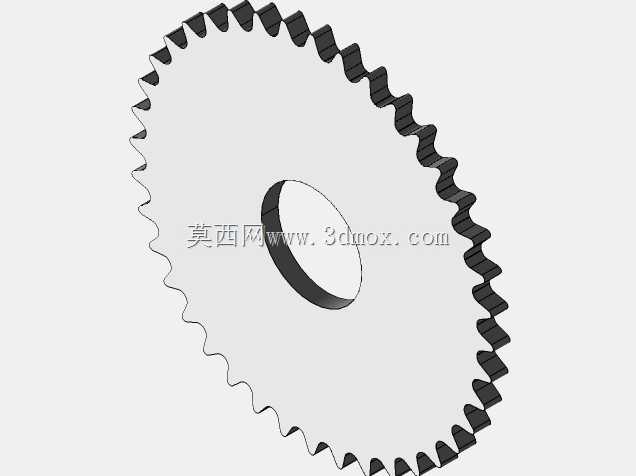

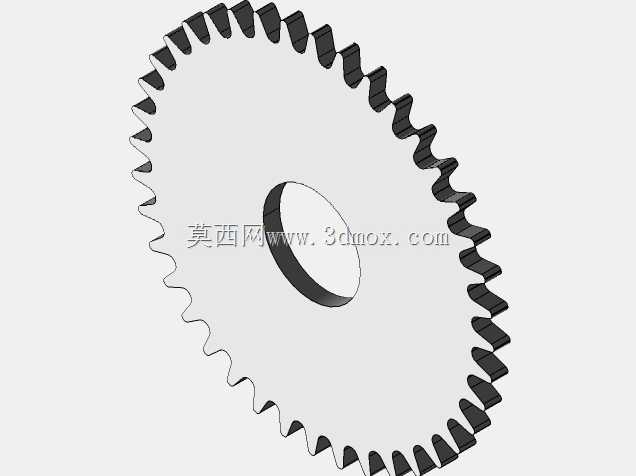

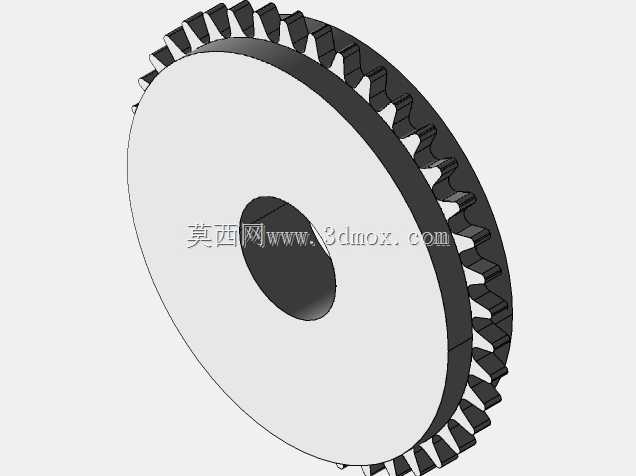

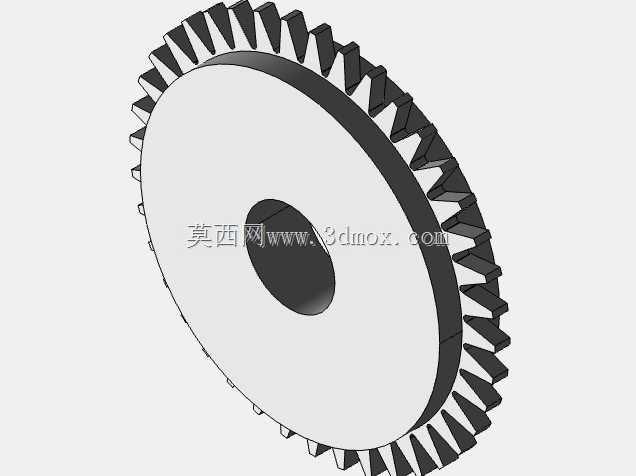

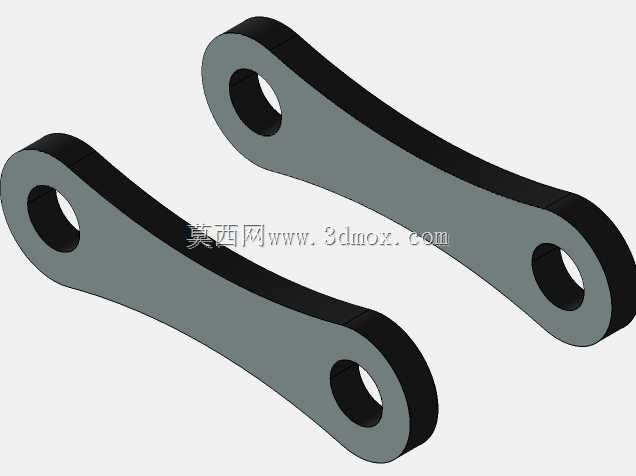

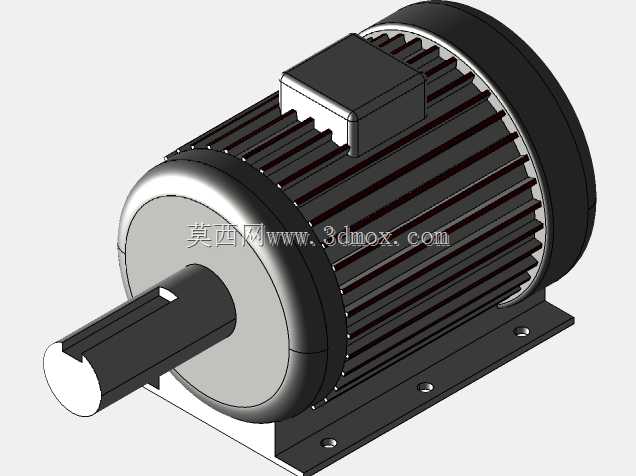

　　在再生资源回收站点、小型五金加工车间、餐饮集中区的固废预处理环节，废弃金属罐体的收纳一直是占用空间、提升转运成本的痛点，常规的人工踩踏压扁效率低、存在划伤风险，大型工业破碎设备又存在占地大、投入高、适配小型回收场景灵活性不足的问题，这款针对小型罐体设计的压扁破碎装置，刚好填补了中小规模固废预处理场景的设备空白。整套装置采用卧式布局，动力端选用标准卧式异步电机作为动力源，通过链轮链条组件将扭矩传递至执行压辊端，链传动的选型充分考虑了罐体压扁过程中可能出现的冲击载荷，相比带传动能保证稳定的传动比，不会因为瞬时载荷增大出现打滑丢转的问题，相比齿轮传动又能放宽安装时的中心距公差，降低底座加工的精度要求，适合小型加工场景的自制与装配需求。执行端采用对辊式挤压结构，其中主动压辊通过轴承座固定在底座上，从动压辊侧设置有导向滑槽与预紧弹簧，当投入的罐体存在尺寸偏差、或者罐体本身带有未排空的残余内容物导致挤压阻力突增时，从动辊可以小幅退让，避免刚性卡滞造成的电机堵转、传动件过载损坏问题。挤压腔体的进料口设置有导向挡边，能保证投入的罐体顺着辊子的轴向落入挤压间隙，不会出现蹦溅的安全隐患，腔体两侧的护板完全覆盖传动端与挤压端的运动部件，避免操作人员误触运动件造成工伤。

　　从安装边界来看，整套装置的底座采用标准钢板拼焊结构，不需要额外做混凝土基础固定，直接放置在平整的水泥地面即可投入使用，整体占地尺寸不超过一张标准工作台的面积，进料口高度适配成年人站立操作的舒适高度，不需要额外搭设操作平台，出料端可以直接对接标准废料收纳箱，压扁后的罐体直接落入箱内，不需要额外的转接输送结构。设计过程中充分考虑了易损件的更换便捷性，链轮、链条、压辊表面的耐磨衬层都采用标准件或者快拆结构，日常维护只需要常规扳手即可完成易损件更换，不需要专业的设备维修人员驻场。

　　挤压间隙经过反复校核，最终设定的压缩比可以将常规330ml易拉罐、小型食品马口铁罐头压扁至原厚度的五分之一左右，也就是压缩后厚度不超过20mm，大幅降低罐体的收纳体积，同样的收纳空间可以容纳5倍以上的废弃罐体，直接降低回收转运的频次与物流成本。整套传动系统的转速经过匹配设计，电机输出转速经过链轮减速后，压辊的线速度控制在每秒0.2米左右，既保证了连续投料的处理效率，又不会因为转速过快导致罐体被挤压弹出，操作安全性得到充分保障。底座上预留的电机安装孔位做了长槽设计，装配时可以调整电机的固定位置来张紧链条，后期链条出现磨损伸长后，也不需要拆卸其他部件，只需要调整电机位置即可重新张紧，大幅降低后期维护的工作量。

　　挤压腔体的内壁做了倾斜导料设计，压扁后的罐体不会在腔体内残留，会顺着倾斜面直接滑向出料口，避免长期积料造成的腔体堵塞、部件锈蚀问题。针对食品罐头可能存在的残留液体，底座上还预留了导流槽结构，挤压过程中流出的残余液体会顺着导流槽汇集到设备前端的接液盘，不会直接流到地面造成场地污染，日常清理只需要抽出接液盘倾倒冲洗即可。从结构建模的逻辑来看，所有部件的装配都遵循实际加工的工艺顺序，轴承座与底座的连接、电机与安装板的定位、链轮与轴的周向固定都完全符合机械设计的规范，没有出现干涉、工艺无法实现的结构，建模过程中对所有运动部件做了间隙校核，保证链条传动过程中不会与护板、底座出现剐蹭，压辊转动过程中不会与腔体侧壁出现摩擦，整套模型可以直接作为同类小型破碎压扁设备的设计参考，也可以直接导出工程图用于加工制造。
