立式金属带锯切割加工设备三维设计

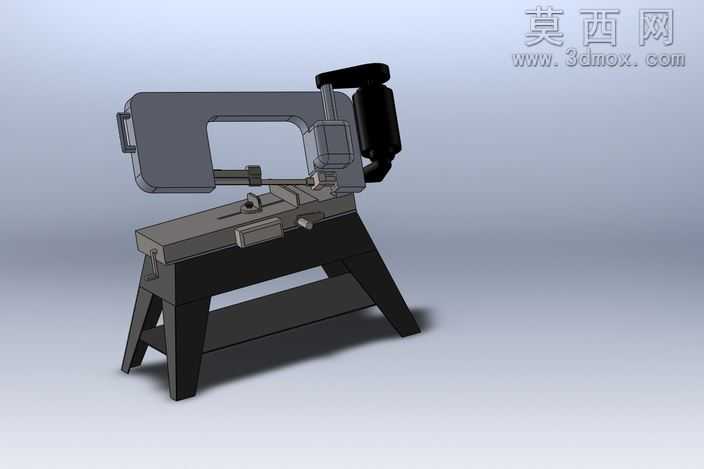

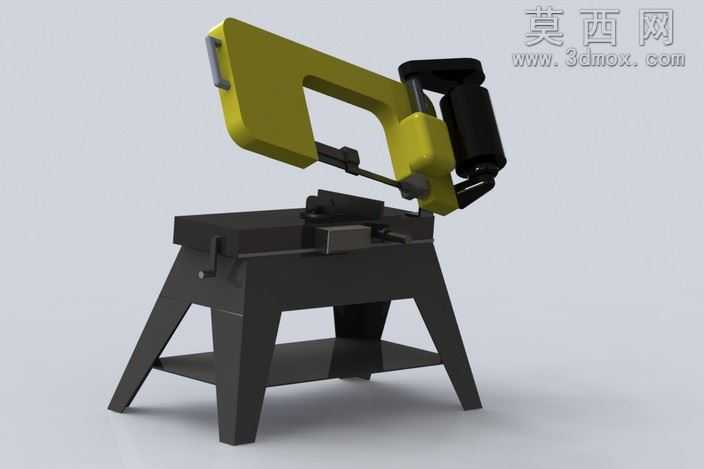

本作品为立式金属带锯的三维参数化建模成果，建模过程依托SolidWorks平台完成全结构数字化搭建，严格遵循金属锯切设备的实际功能逻辑与尺寸比例开展设计。建模阶段首先完成核心支撑机架的结构绘制，采用三角稳定支撑的落地式支架结构，通过拉伸、切除、筋特征添加等操作还原支架的承重结构，对支架的连接部位做了圆角过渡处理，既还原真实焊接机架的工艺特征，也避免模型出现尖锐结构失真问题。随后依次完成锯架主体、驱动电机、锯带张紧机构、工件工作台、进给夹持组件、操作手柄等部件的独立建模，每个部件均按照实际装配关系添加同轴、重合、平行等配合约束，确保整体模型可实现完整的装配体运动仿真，能够模拟锯架进给、工件夹持、锯带运转的完整动作流程。材质渲染阶段针对不同部件的实际用材赋予对应材质属性：机架与锯架主体赋予哑光深灰铸铁材质，还原金属切削设备机身的铸铁质感，工作台面赋予亮面冷轧钢材质并添加轻微的表面粗糙度纹理，驱动电机外壳赋予磨砂黑色工程塑料与金属端盖结合的材质，操作手柄赋予防滑橡胶材质，调节旋钮、锁紧手柄等小部件分别赋予镀铬金属、黑色电木等对应材质，渲染过程添加柔和的环境漫反射光源，调整材质反光度与粗糙度参数，让渲染效果贴近真实工业设备的视觉质感，清晰呈现各部件的结构层次。设计过程中重点还原了金属带锯的核心功能结构：锯带环绕上下锯轮的闭环传动结构、工作台面的角度调节结构、工件快速夹持的虎钳组件、锯带导向定位块结构、电机与主动锯轮的传动连接结构，所有结构均参考民用小型金属带锯的实际设计参数，未做过度夸张的艺术化修改，既保证模型的视觉还原度，也确保结构逻辑符合金属带锯的实际工作原理，可作为五金加工设备结构展示、锯切类设备教学演示、小型加工设备方案参考的数字化三维素材。
