龙门式数控铣床整机结构三维设计

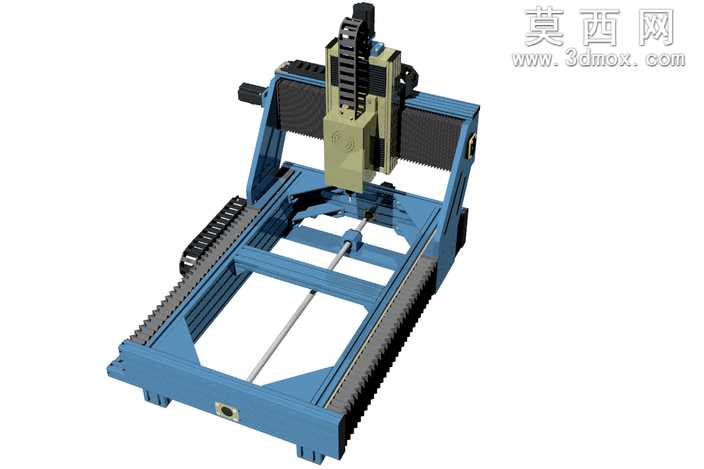

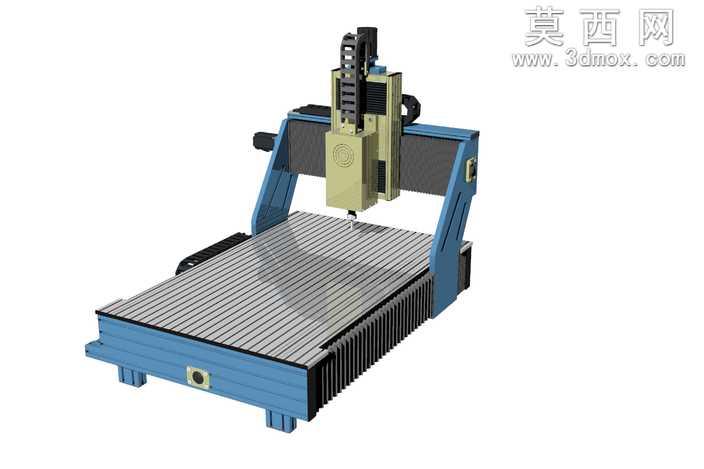

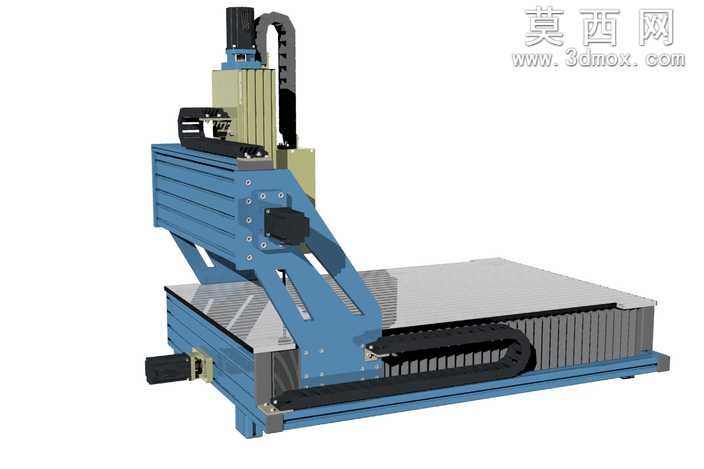

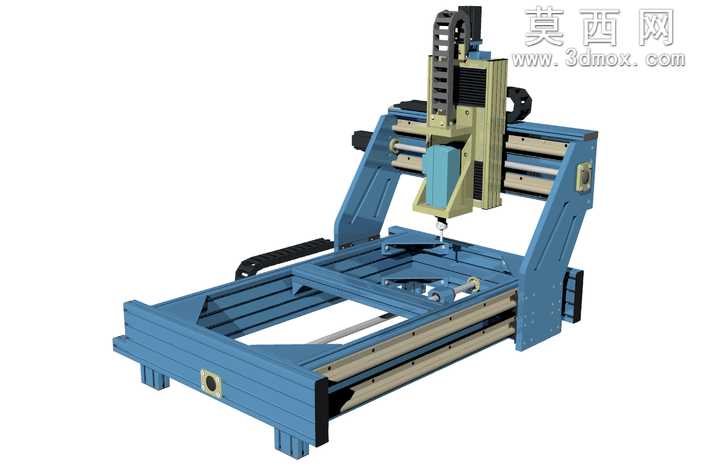

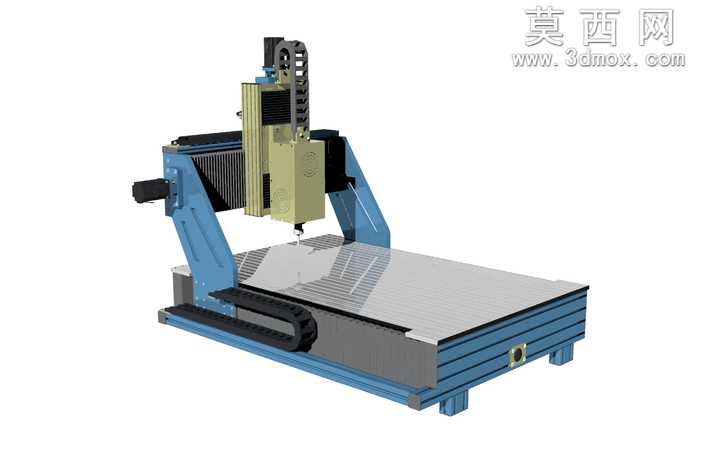

本作品为面向3D模型制作加工场景设计的龙门式数控铣床三维模型，建模过程中严格遵循机械加工设备的设计逻辑，对设备的每一处结构细节都做了完整还原。整体建模采用自底向上的装配设计思路，先分别完成床身底座、龙门立柱、横梁滑座、主轴加工头、工作台、防护拖链等独立零部件的建模，再按照实际设备的装配约束关系完成整机装配，确保各运动部件的相对位置、运动行程符合真实数控铣床的设计规范。材质渲染阶段，针对不同部件的实际材质属性做了对应设置：床身与龙门立柱采用铸铁材质的哑光深灰蓝质感，还原铸造机床件的厚重稳定特性；工作台面设置为带平行T型槽的金属银灰质感，体现加工台面的耐磨金属属性；主轴单元采用米黄色工程漆面与黑色金属结构件搭配的材质效果，区分动力单元与结构支撑件；两侧的防护拖链采用黑色工程塑料材质，还原柔性防护部件的视觉特征；操作手柄、紧固螺丝等小零部件也分别做了对应的金属、橡胶材质区分，让整机渲染效果更贴近真实设备的视觉表现。结构设计上，该数控铣床采用固定龙门、移动工作台的经典布局，床身底部设置可调支撑脚，用于设备安装时的水平调校；工作台面布满平行T型槽，用于装夹固定待加工的工件毛坯；龙门立柱两侧设置导轨安装面，横梁可沿立柱导轨做Z向升降调整，主轴滑座可沿横梁导轨做X向横向移动，工作台可沿床身导轨做Y向纵向移动，三个运动轴的传动结构、导轨滑块、限位结构都在模型中做了细节呈现；主轴单元集成了主轴电机、刀具装夹结构，可实现对工件的铣削加工动作；设备侧面设置有操作手轮，用于手动调整各轴的进给位置；床身侧面预留有电气接口安装位，用于后续电气系统的装配对接。整个设计从加工实用性出发，覆盖了设备从支撑结构、运动传动、加工执行到防护辅助的全部细节，完整还原了可投入量产的数控铣床的结构特征，能够直观展现该类加工设备的整体构造与设计逻辑，可用于数控设备结构教学、加工方案演示、设备外观方案验证等场景。
