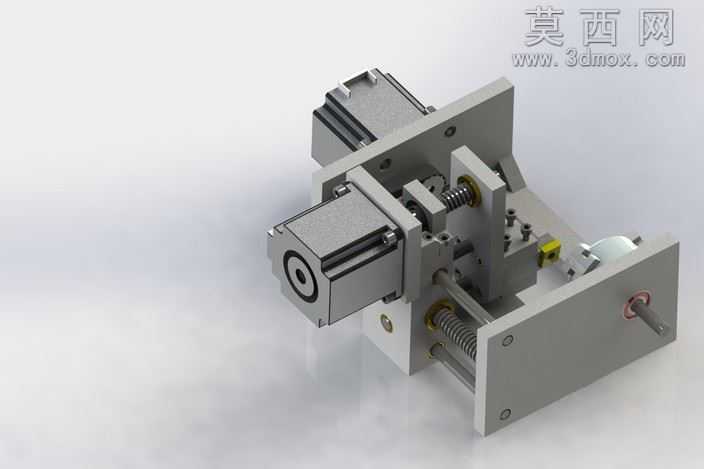

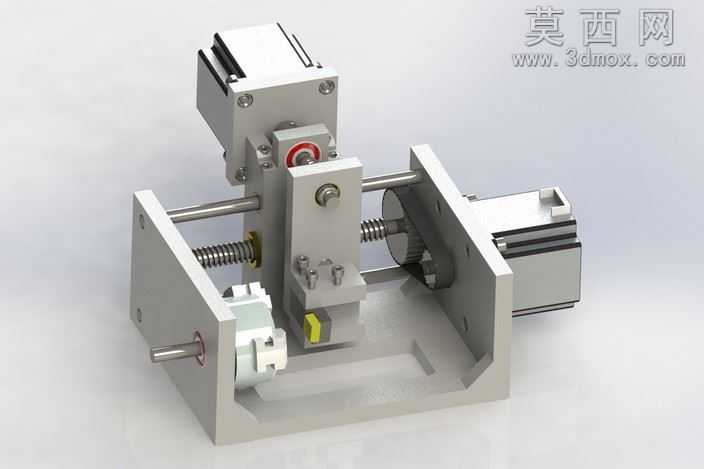

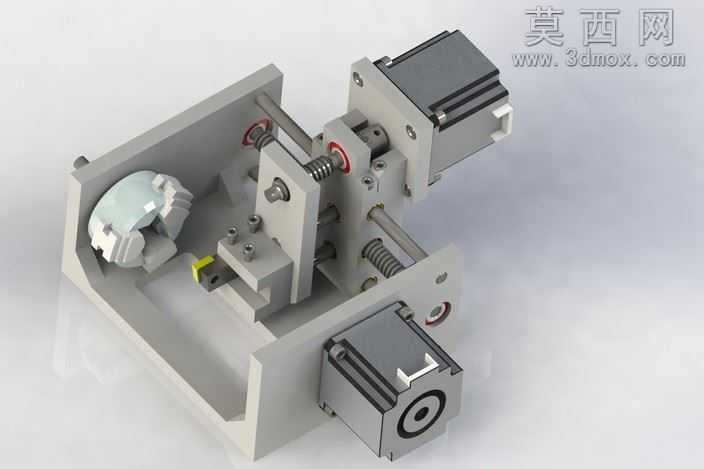

本作品为1:2比例的小型数控加工实验装置三维建模成果,建模过程严格遵循机械设计规范,在SolidWorks平台中完成全零件参数化建模与整机虚拟装配。建模阶段对每一个结构零件都进行了精准的尺寸定义:底座采用凹型槽式铸造结构设计,建模时预留了各轴系的安装基准面,通过拉伸、切除、倒角等基础特征还原铸件的工艺结构,对安装孔位、定位槽的尺寸公差配合进行了虚拟校验,确保各组件装配无干涉。传动系统部分,X、Y、Z三个进给轴均采用滚珠丝杠搭配直线光轴导轨的传动方案,建模时还原了丝杠的螺纹滚道、螺母座的安装结构、导轨轴的支撑端固定结构,对丝杠两端的轴承安装位、锁紧螺母的细节都进行了精细化建模,还原传动副的真实装配关系。驱动单元采用伺服电机直连丝杠的布置形式,电机安装座与底座、滑台的连接结构完全按照实际安装逻辑设计,电机输出轴与丝杠的联轴器结构也做了还原,可直观展示动力传递路径。执行端的主轴夹持结构建模时,还原了夹具的装夹调节结构、刀具装夹位的锁紧结构,可清晰展示加工端的工作原理。渲染阶段采用金属哑光材质模拟机身铝合金加工件的质感,对传动部件赋予钢材金属材质,电机部分做了黑色哑光漆面与金属端盖的材质区分,导轨、丝杠等运动部件添加了轻微的金属反光效果,通过环境光影调整突出各部件的结构层次,装配体中添加了合理的配合约束,可实现各轴进给动作的运动仿真,直观验证机构的运动行程与干涉情况。整体设计以小型数控装置的原理验证为核心思路,在缩小比例的前提下完整保留了数控进给设备的核心传动、驱动、执行结构,可作为数控原理教学、小型加工装置原型验证的三维参考模型,建模过程中对每个零件的可加工性都做了考量,所有结构均符合常规机械加工的工艺要求,无无法实现的异形结构,装配逻辑符合实际设备的装拆顺序,可直接用于生成工程图纸指导实物原型制作。
- 全部评论(0)
- 模板大小 6.21 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,其它,
- 软件分类 机床
