Dharshana设备外壳U型握持把手结构

　　这类U型握持把手常应用在工业设备外壳、电气柜舱门、小型变压器防护壳体的启闭操作场景中，作为操作人员开合防护结构的直接受力部件，其结构合理性直接影响日常操作的握持舒适度与长期使用的结构可靠性。从实际使用场景来看，这类把手多安装在需要频繁开启的检修舱门外侧，操作人员在进行设备巡检、内部元件维护、线路检修时，需要通过握持把手施加拉力或推力完成舱门的开合动作，因此把手的握持段弧度、受力截面厚度、安装端的连接强度都需要匹配日常操作的受力习惯。

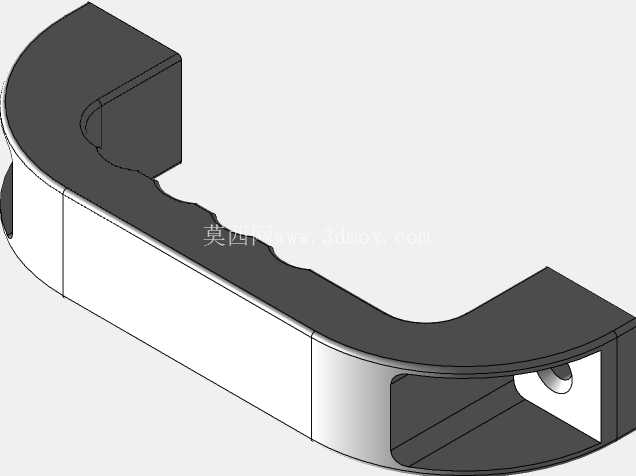

　　从结构设计思路来看，该把手采用一体化弯折的U型构型，握持段做了内凹的弧形贴合设计，能够匹配人手握持时的指腹弧度，避免直角棱边在施力时造成的硌手感，同时弯折处采用大圆角过渡，既可以减少应力集中，避免长期受力后弯折处出现疲劳裂纹，也能在安装、搬运过程中避免尖锐边角划伤操作人员。把手的两个安装端采用平直贴合面设计，能够与设备外壳的安装面完全贴合，安装端预留的沉孔结构可以让紧固件安装后表面与把手端面齐平，不会突出结构表面造成勾挂风险，同时沉孔的深度设计可以保证紧固件拧紧后有足够的螺纹啮合长度，避免长期拉扯出现松脱。

　　从安装边界来看，该把手的两个安装脚间距需要匹配舱门的加强筋布局，不能跨越舱门的弯折棱边，安装位置需要避开舱门内部的元器件排布区域，保证紧固件安装后不会与内部的线圈、接线端子、绝缘结构产生干涉。握持段的外凸高度需要控制在合理范围，既保证成年人四指能够完全伸入握持间隙，又不会因为外凸尺寸过大造成运输、安装过程中的碰撞变形，通常这类把手的握持间隙需要满足佩戴劳保手套时的操作需求，因此内空宽度会预留足够的操作余量，不会出现戴手套后无法伸入握持的问题。

　　从功能特性来看，该把手的截面采用变厚度设计，握持段的壁厚略大于安装段，因为握持段是操作人员直接施力的区域，需要承受开合过程中的弯曲力矩，适当增加壁厚可以提升抗弯强度，避免大力拉扯时出现形变；安装段与壳体贴合的面做了平面度处理，安装后不会出现翘边缝隙，能够减少灰尘、水汽从安装缝隙进入设备内部的概率，适配工业场景下的防护需求。把手的表面做了哑光质感处理，既可以减少生产搬运过程中的划痕残留，也能避免强光环境下的反光对操作人员视线造成干扰。

　　在实际选型应用中，这类把手需要根据舱门的重量选择对应壁厚的规格，如果是重量较大的金属防护舱门，还需要在安装位置的壳体背面增加加强衬板，分散紧固件的局部压应力，避免长期拉扯造成壳体安装位变形。建模过程中需要重点关注弯折处的圆角半径与壁厚的比例，避免内弯处出现材料堆积、外弯处出现壁厚减薄的问题，同时安装孔的位置度需要严格控制，保证两个安装脚的孔位同轴度误差在允许范围内，避免安装时出现孔位错位无法装配的问题。握持段的弧度曲线需要贴合人手握持的自然姿态，不能出现突兀的折线，保证施力时受力均匀分布在整个握持区域，不会出现局部应力集中导致的结构损坏。
