三极负载断路转换隔离开关结构设计

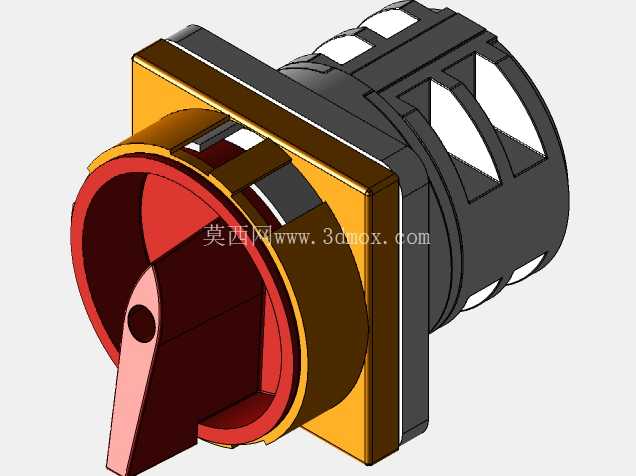

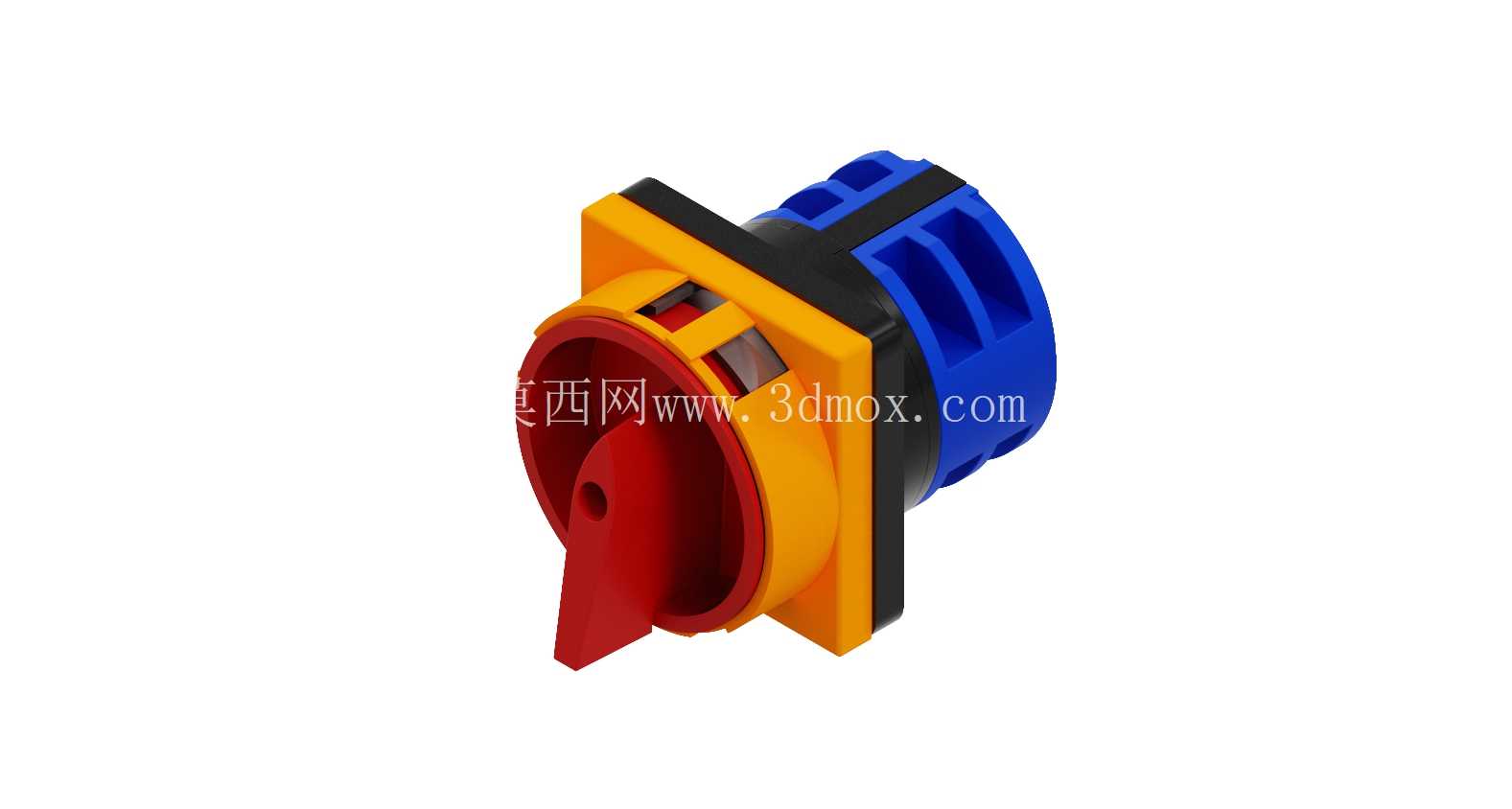

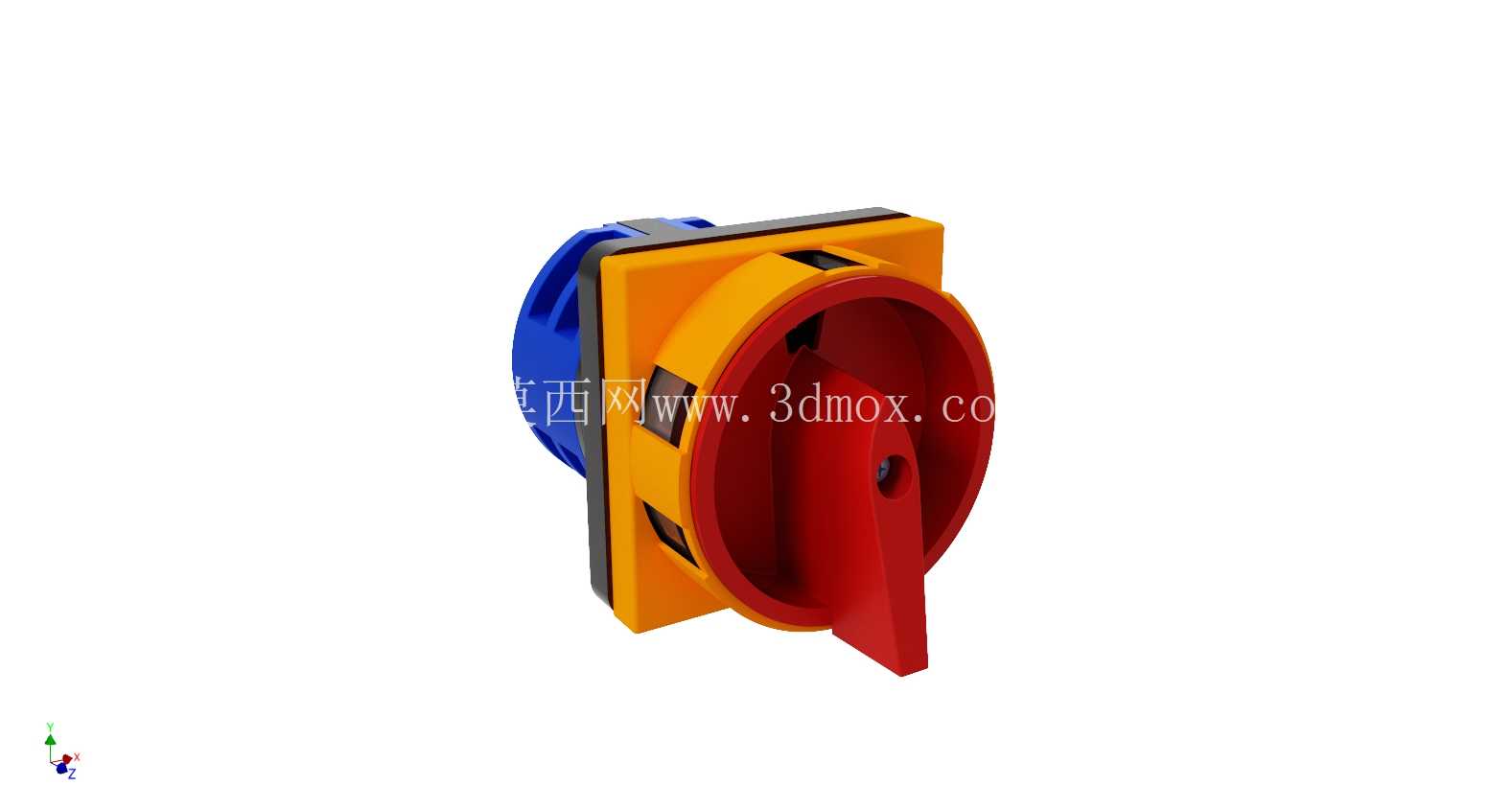

　　这款三极隔离开关的三维结构，主要面向低压配电柜体、小型设备动力进线端的通断场景设计，日常在车间小型设备控制柜、楼宇临时配电分线箱、机床动力进线侧都能见到这类元件的身影，核心作用是在设备检修、线路维护时提供明确的物理断开点，避免带载误操作引发的安全隐患，同时也可承担小容量负载的直接通断操作，不需要额外搭配接触器做分断隔离。从结构设计逻辑来看，整个模型优先保证了安装边界的准确性，前端操作端的红色拨柄采用突出式设计，操作时的旋转角度限位做了明确的结构预留，拨柄处于分断位置时会有明显的位置标识结构，避免操作人员误判通断状态；中间的黄色安装基座是整个元件的承载主体，基座上预留了标准的柜体安装卡接结构，适配常规低压柜的面板开孔尺寸，不需要额外做安装支架的二次加工，基座的厚度、安装孔位的中心距都严格匹配行业通用的安装规范，设计选型时可以直接套用开孔尺寸，不用反复核对安装间隙。

　　后端的蓝色绝缘基座是三相接线端的承载结构，三个极的接线腔做了独立的绝缘分隔，避免不同极之间的飞弧短路，接线端的空间预留足够容纳常规的铜接线端子，压线结构的位置也做了准确还原，实际接线时的操作空间不会和柜体内部其他元件产生干涉。设计过程中优先保证了外形尺寸的准确性，对于内部不影响安装、选型的细碎结构做了合理简化，既不会影响结构工程师做柜体布局时的干涉检查，也能减少整体装配的复杂度，在做配电柜体的三维布局时，可以直接导入这个模型做占位校核，核对操作手柄的突出高度、接线端的走线空间、和相邻断路器或端子排的安全间隙。

　　这类隔离开关在实际应用中，大多是作为配电回路的上级隔离开关使用，和下级的断路器、熔断器配合使用，本身不承担过载和短路保护功能，只负责提供可见的断开点，所以在结构设计上，操作机构的可靠性、绝缘部件的爬电距离是核心设计要点，模型里的绝缘基座的爬电间隙、操作手柄和带电部件的绝缘距离都符合低压电器的设计规范，相邻两极之间的绝缘挡板高度也做了准确还原，能够满足常规AC400V电压等级的绝缘要求。

　　从安装边界来看，整个元件的面板安装部分突出柜体面板的高度控制在常规操作的舒适范围内，不会因为突出过多导致柜门关合受阻，也不会因为突出过短导致操作时施力不便；后端的接线部分深度也适配常规的低压柜体深度，不会和柜内的走线槽、安装梁产生位置冲突，三个接线端子的排布方向和常规的上进下出走线方式匹配，接线时不需要额外弯折电缆就能完成压接。在做设备的电气布局三维设计时，这类元件的模型精度直接影响后期的柜体装配效率，如果模型的安装尺寸偏差过大，后期实际装配时就会出现开孔不对、元件和其他部件干涉的问题，这个模型的外部安装尺寸、操作部件的运动行程都做了准确还原，操作手柄旋转到分断、合闸位置时的极限位置都有明确的结构体现，做运动干涉检查时可以直接模拟操作过程，确认手柄旋转时不会和柜门上的其他操作元件、观察窗产生碰撞。另外，元件的颜色区分也做了准确还原，红色的操作手柄、黄色的安装法兰、蓝色的绝缘基座都是行业内通用的颜色标识，在做三维装配的渲染或者方案展示时，能够直观区分不同功能的部件，方便和非技术类的客户做方案沟通时快速识别元件类型。
