工业控制用绿色凸头按钮三维结构

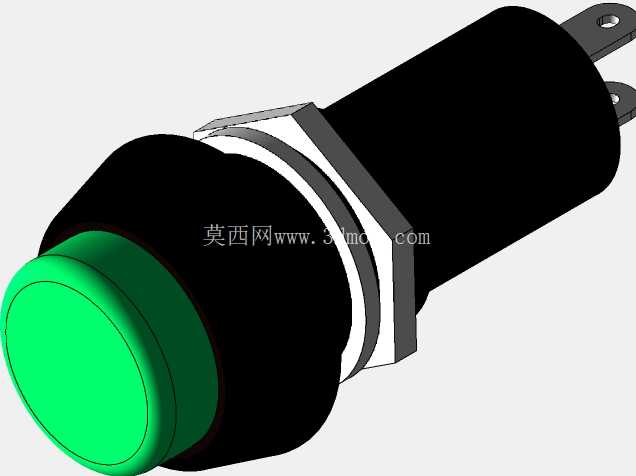

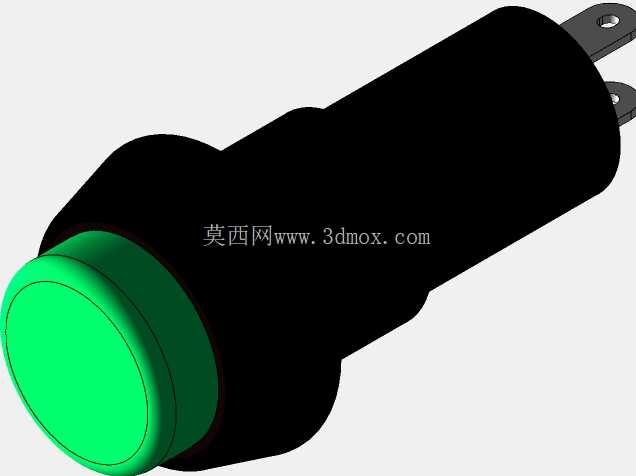

　　在工业电气控制回路的设计选型中，操作按钮是人机交互环节最基础也最核心的元件之一，这类绿色凸头按钮常被用作设备启动指令的触发载体，广泛分布在生产线操作工位、小型电控箱面板、台式实验设备操控区、机床辅助操作单元等场景中，操作人员通过按压按钮帽完成回路通断的信号传递，实现设备启停、模式切换、工序确认等基础操作功能。从结构设计逻辑来看，这款按钮采用了经典的两段式柱体结构，前端突出的绿色按钮帽采用圆弧过渡的凸头造型，相比平钮设计更易被操作人员快速定位按压，帽体边缘做了圆滑倒角处理，避免长期操作时刮蹭操作人员手部，帽体的绿色配色遵循工业电气元件的通用色彩规范，默认对应启动、导通类的正向操作指令，降低现场操作的误触识别成本。

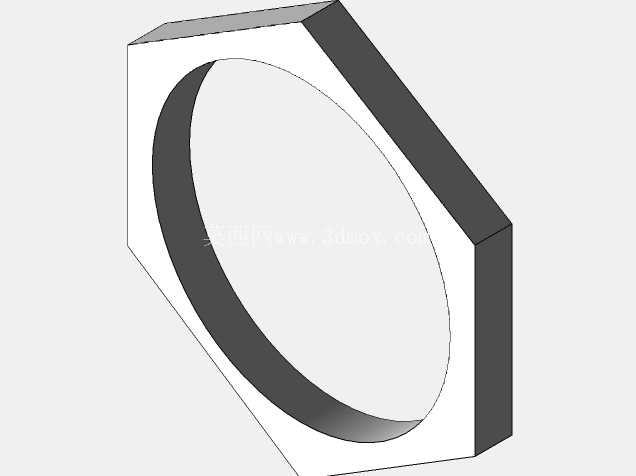

　　按钮中部设置了带六角结构的安装锁紧基座，这部分结构是适配面板安装的核心设计，安装时可将按钮主体从面板正面插入预制的安装孔，通过配套的锁紧螺母从面板背面与六角基座配合拧紧，即可完成按钮的面板固定，六角结构的设计可以在拧紧螺母时卡住面板开孔的限位槽，避免按钮整体跟转，保证安装后的结构稳定性。后端的接线端采用插片式接线结构，相比螺丝压接的接线方式，插片结构可以更快完成导线端接，适配批量设备组装时的快速布线需求，两个插片分别对应按钮内部常开触点的两端，未按压状态下触点保持断开，按压到位后触点闭合导通回路，松开后依靠内部复位弹簧自动回弹至初始断开状态，属于自复位式常开按钮的典型结构。

　　从安装边界尺寸来看，这类按钮的柱体直径适配行业通用的标准面板开孔尺寸，安装后前端按钮帽突出面板的高度控制在合理范围内，既保证按压操作的行程手感，又不会因为突出过多被现场杂物意外磕碰触发误动作，后端接线端的柱体长度预留了足够的接线空间，即使面板背面有布线槽或者其他电气元件，也不会出现接线端与其他部件干涉的情况。在三维建模的细节处理上，模型还原了按钮各部件的装配关系，按钮帽与主体柱体之间的活动间隙、锁紧基座的六角棱边、后端插片的厚度与开孔位置都做了等比例还原，结构工程师在做电控箱面板布局设计时，可以直接调用该模型进行装配干涉检查，验证按钮安装位置与周边元件、箱体结构的距离是否符合操作安全规范，比如相邻按钮之间的中心距是否满足手指按压的操作空间，按钮突出面板的高度是否会被箱门关闭时挤压，接线端的朝向是否方便后期维护接线。在实际设备应用中，这类按钮的防护等级可以满足常规工业车间的使用需求，前端按钮帽与主体之间的密封结构可以阻挡日常的粉尘、少量溅水进入按钮内部，适配生产车间的常规工况，不需要额外加装防护套即可直接使用，相比带指示灯的复合按钮，这种纯机械结构的自复位按钮结构更简单，故障率更低，在一些只需要基础触发功能的工位上应用更广泛，比如小型传送带的启动控制、工装夹具的夹紧触发、检测设备的测试启动等场景，都能看到这类按钮的应用。

　　建模过程中对按钮的按压行程也做了结构层面的还原，按钮帽与内部柱体的配合段预留了足够的滑动空间，对应实际产品的按压行程参数，在做虚拟装配验证时，可以模拟按钮按下后的状态，检查按钮按压到最深处时是否会与面板内侧的结构发生碰撞，提前规避安装后按钮按不动或者行程不足的问题。另外，按钮表面的质感区分也做了对应处理，绿色按钮帽的哑光质感、主体柱体的黑色磨砂绝缘材质、金属插片的金属质感、锁紧基座的金属镀层质感都在模型中做了区分，方便设计人员做方案演示时更直观地呈现元件的实际外观效果，不需要额外做材质渲染调整就能用于方案汇报的可视化展示。
