家用双开墙壁照明控制开关结构设计

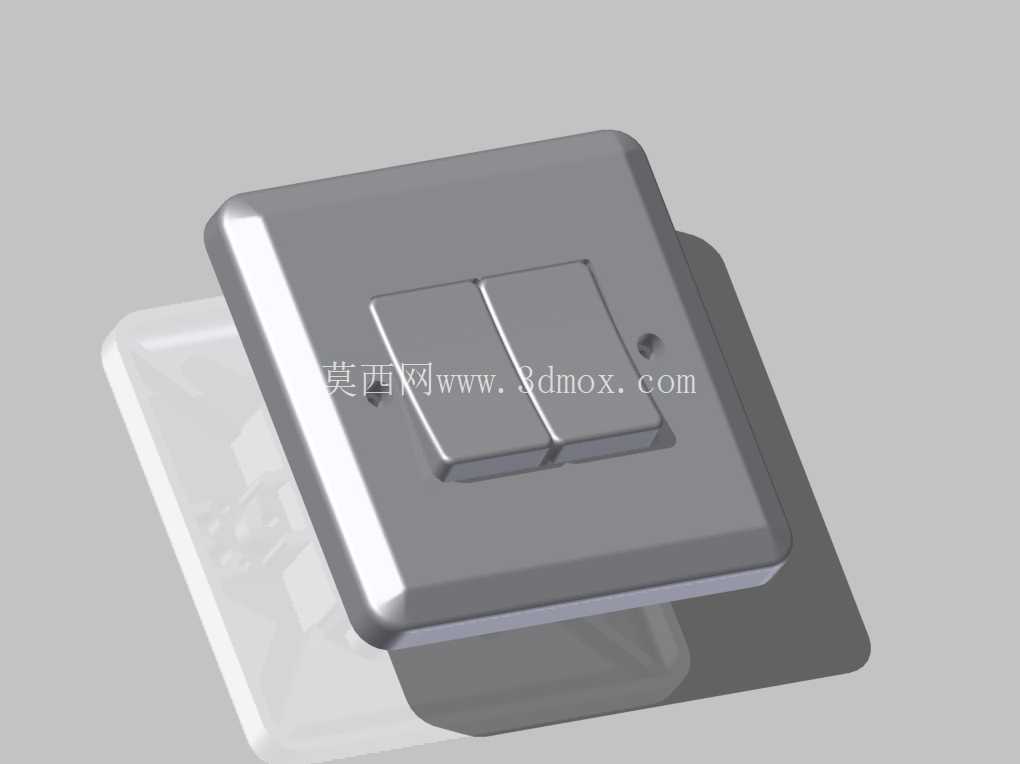

　　在民用建筑电气配套、室内装修改造、低压配电末端控制场景中，墙壁式照明开关是使用频率极高的末端配电控件，承担着照明回路通断控制的核心功能，本次呈现的双开式墙壁灯开关，是针对常规86型安装底盒适配开发的民用电气控件，可同时独立控制两路照明回路，满足单空间内主辅照明、分区照明的独立操控需求。

　　从实际使用场景来看，这类开关普遍应用于住宅客厅、卧室、公共办公区域、酒店客房等场所的墙面安装位，安装高度通常距完成地面1.3-1.4米，符合人体工程学操作高度，无需抬手或弯腰即可完成按压操作。产品的功能设计围绕日常高频操作展开，采用跷板式按键结构，按键按压行程控制在3-4mm区间，按压力度设置在1.5-2.5N，既避免按压过硬导致操作费力，也防止力度过轻易受外力误触发，按键复位依靠内部弹性构件实现，每次按压都能清晰反馈通断状态的档位感，避免用户操作后无法确认回路状态。

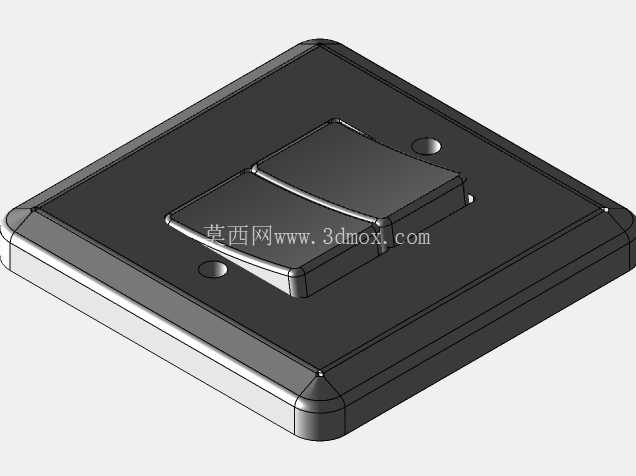

　　设计过程中首先考虑的是安装适配性，整体外轮廓采用圆角方形结构，面板边缘做R3-R5的圆弧过渡，既避免直角边缘磕碰划伤，也能在安装时遮盖底盒与墙面之间的缝隙，对墙面开孔的公差容忍度更高。面板整体外形尺寸匹配标准86型底盒的安装边界，长宽均为86mm，面板厚度控制在8-10mm，安装后突出墙面的距离较小，不易被过往物体剐蹭。安装固定位采用标准60mm孔距设计，可直接适配市面通用的暗装、明装86型接线底盒，无需额外改造开孔，降低现场安装的适配成本。

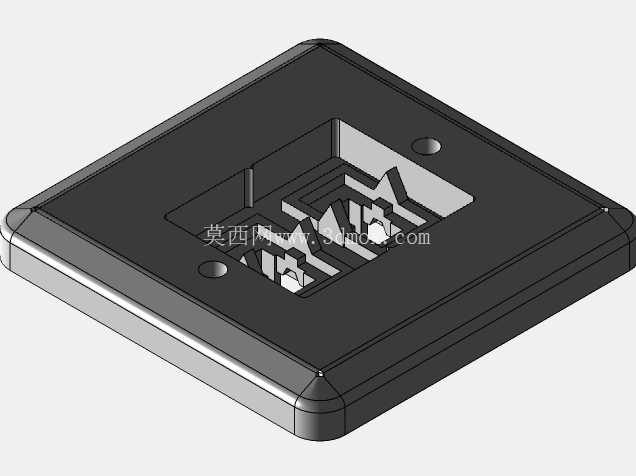

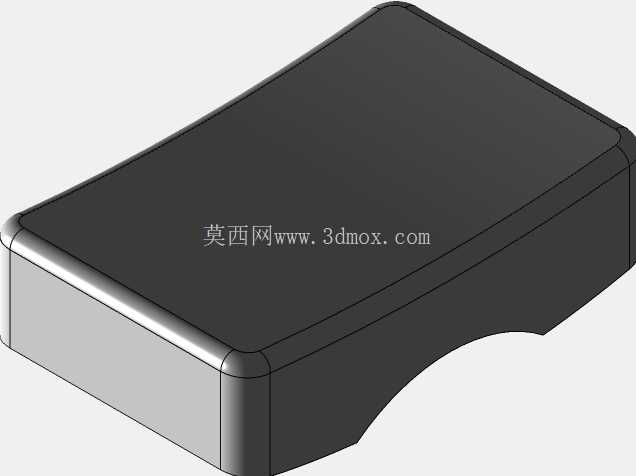

　　结构设计上，面板采用分体式结构，外部装饰面板与内部功能基座可拆分，方便后期检修或更换面板样式时无需重新接线。按键部分做了防误触的分区设计，两个独立按键之间设置2mm的凸起分隔筋，用户在光线不足的环境下操作时，可通过触感区分两个按键的控制边界，避免按错回路。按键表面做微弧面处理，贴合手指指腹的按压弧度，长期按压也不会产生明显的硌手感。面板与基座的配合处设置错位卡扣结构，装配后缝隙均匀控制在0.3mm以内，既可以阻挡日常灰尘进入开关内部影响触点接触性能，也能避免清洁时的水渍渗入接线部位引发安全隐患。

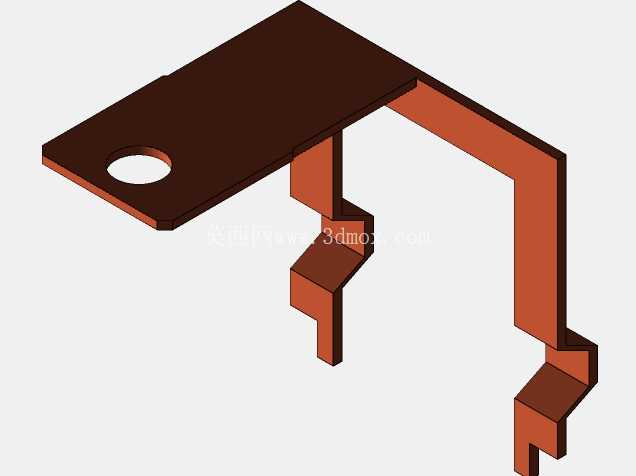

　　从电气性能匹配角度，这类开关的内部触点采用导电性能优异的合金材质，可承载10A以内的常规照明回路电流，满足普通家用LED灯、荧光灯、白炽灯等常见照明负载的通断需求，触点接触电阻控制在毫欧级别，长期使用也不会因接触电阻过大产生异常发热。接线部位采用压线式接线端子，可适配1.5-2.5平方毫米的铜芯导线，接线时无需弯折线芯，拧紧压线螺丝即可完成可靠固定，避免导线虚接引发的打火故障。基座部分采用阻燃绝缘材质，满足低压电器的阻燃等级要求，即使内部出现异常打火也不会引燃面板造成火势蔓延。

　　在细节设计上，面板表面采用哑光磨砂处理，避免强光环境下产生反光眩光，同时不易残留指纹和污渍，日常清洁只需用干布擦拭即可。按键与面板的配合间隙做均匀化处理，长期使用也不会出现按键卡滞、偏斜的问题，整体结构可承受至少4万次的按压操作，满足民用场景下10年以上的使用频次需求。安装时只需将功能基座固定在底盒的螺丝柱上，扣上外部装饰面板即可完成装配，整个安装过程无需特殊工具，普通电工即可快速完成施工。
