微星X399 SLI PLUS台式机主板结构

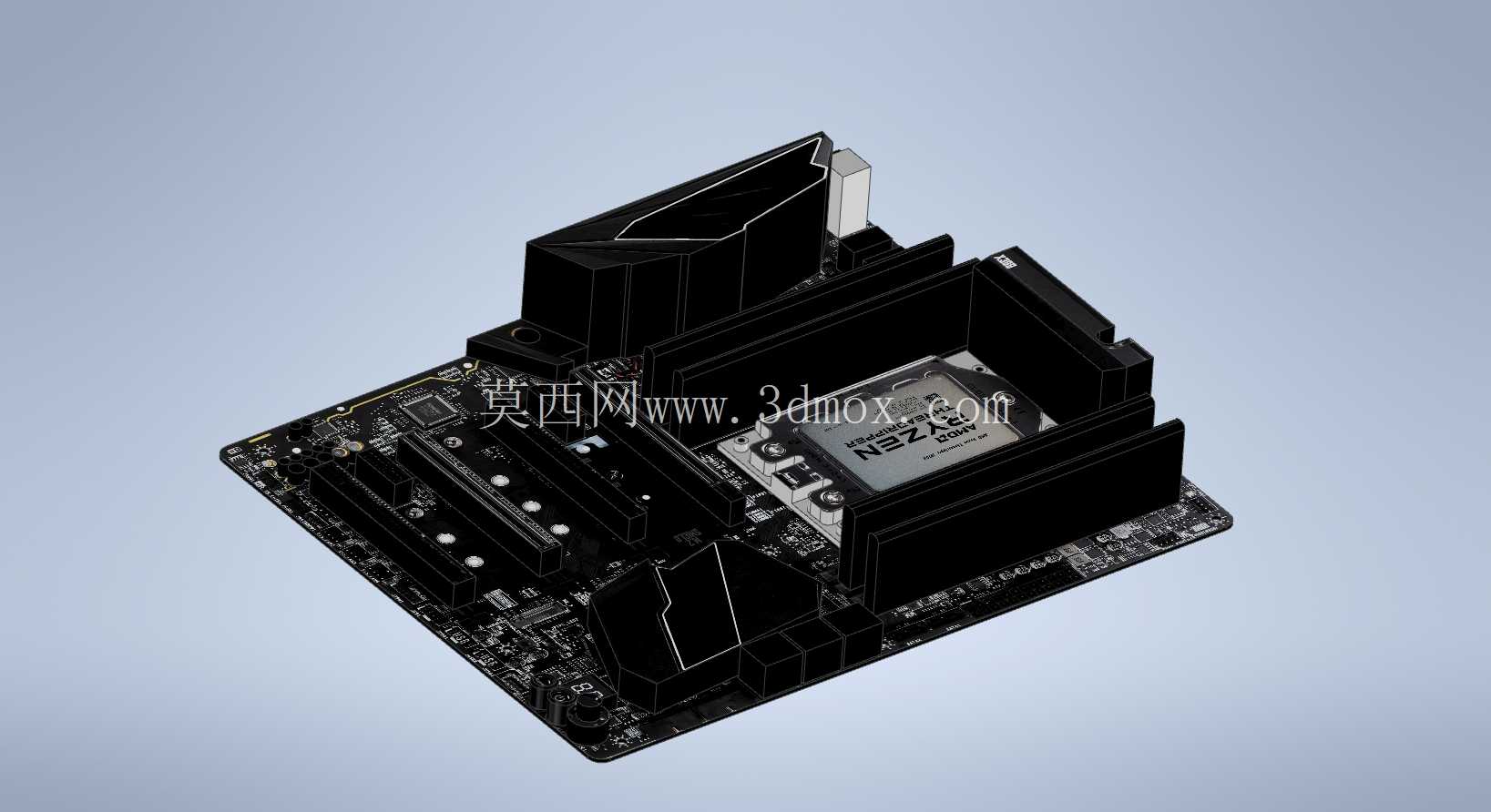

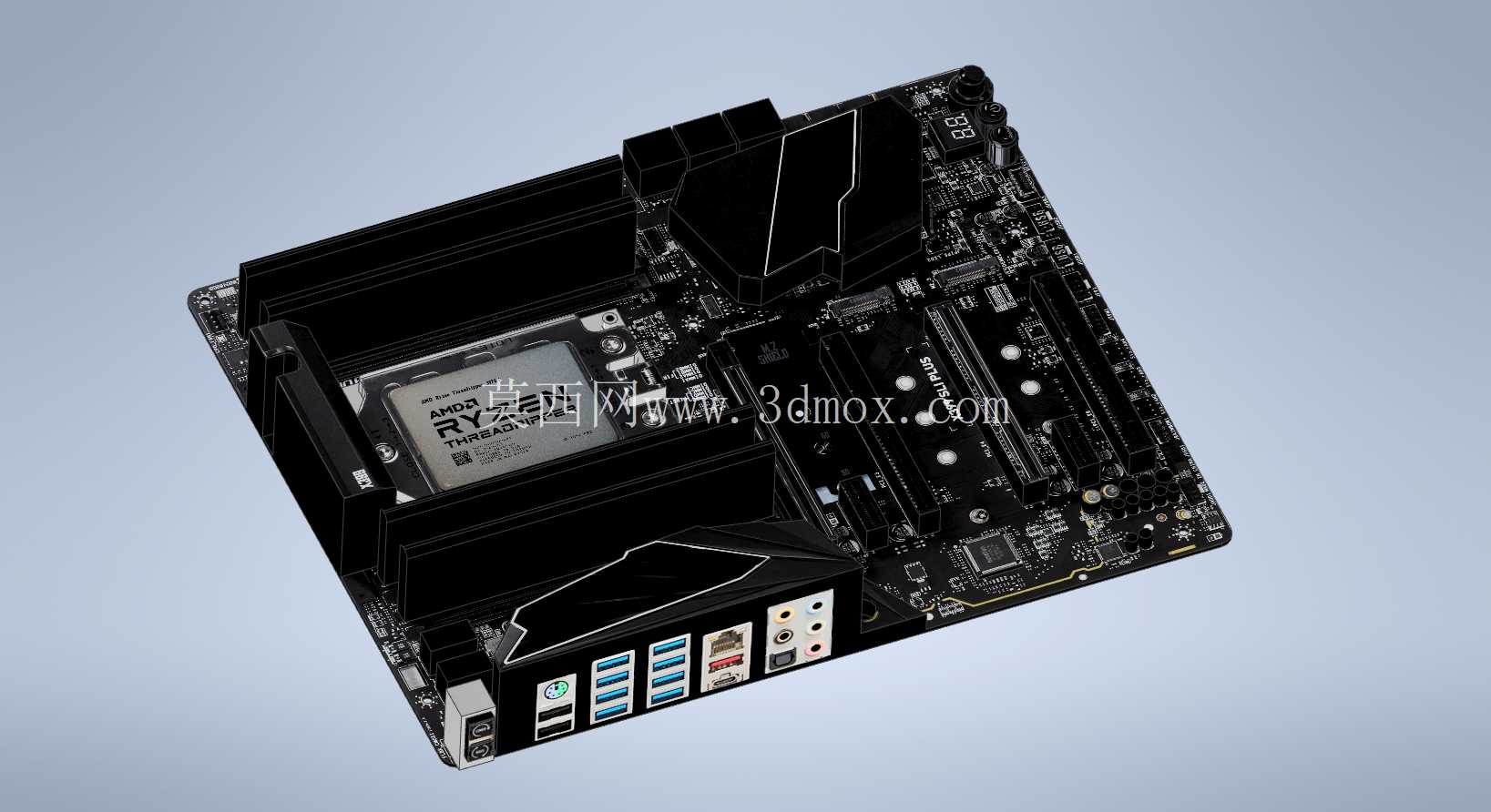

　　这款主板结构模型完整还原了高端台式机平台核心承载部件的全部细节，从结构设计角度看，其整体布局围绕TR4插槽为核心展开，供电模块、内存插槽、扩展槽位、存储接口的排布完全遵循实际硬件的安装干涉要求，所有元件的高度差、安装间隙都做了1:1的还原，可直接用于机箱结构适配、散热系统兼容性验证、整机装配干涉检查等场景。在工作站、高端游戏主机的结构设计阶段，这类精准的主板模型能帮助结构工程师提前确认机箱内部的走线空间、显卡安装位与CPU散热塔的避让距离，避免后期开模后出现硬件装不进去的低级错误。

　　从功能特性上看，模型还原了主板的8条内存插槽布局，PCIe扩展槽的加固结构也做了细节呈现，包括插槽周围的金属加固件、M.2散热装甲的凸起高度、SATA接口的侧向伸出尺寸都和实物一致，甚至主板边缘的固定孔位坐标都完全匹配ATX主板的标准安装孔距，能直接导入装配体和机箱铜柱做配合验证。设计思路上，这款主板的元件排布优先考虑了多显卡SLI的安装空间，相邻PCIe插槽的间距预留了双槽甚至三槽显卡的安装厚度，供电散热片的造型做了切角处理，避免和高端风冷散热器的鳍片产生干涉，后置IO接口的挡板轮廓、接口排布高度也完全还原，可用于机箱后置IO挡片的开孔尺寸校验。

　　从安装边界来看，模型整体为标准ATX板型尺寸，长宽比例符合ATX规范，主板正面最高的元件为CPU供电散热模块，其高度参数可用于机箱CPU散热限高的匹配计算，内存插槽位置的凸起高度对应内存马甲的最大兼容高度，PCIe插槽末端的固定卡扣位置也做了还原，能验证显卡插入后的尾部固定空间是否充足。在实际工程应用中，这类主板三维模型常被用于定制机箱的开发验证，尤其是分体水冷主机的管路规划，工程师可以直接在模型上布置水冷头、水管的走线路径，提前确认冷排安装位置和主板元件的间隙，也能用于整机生产线上的装配工装设计，根据主板的孔位、接口位置设计对应的定位治具，提升生产线的装配效率。

　　模型还还原了主板上的针脚插针位置，包括前置USB插针、音频插针、风扇供电插针的坐标，能帮助结构工程师在设计机箱走线槽的时候预留对应的线材长度和弯折空间，避免装机时出现线材长度不够或者弯折半径过小影响信号的问题。主板边缘的24Pin主供电、8Pin CPU供电接口的位置和朝向也完全和实物一致，可用于验证电源走线的弯折角度是否合理，避免供电线材和散热风扇产生干涉。
