USB接口全局快门工业相机模组结构设计

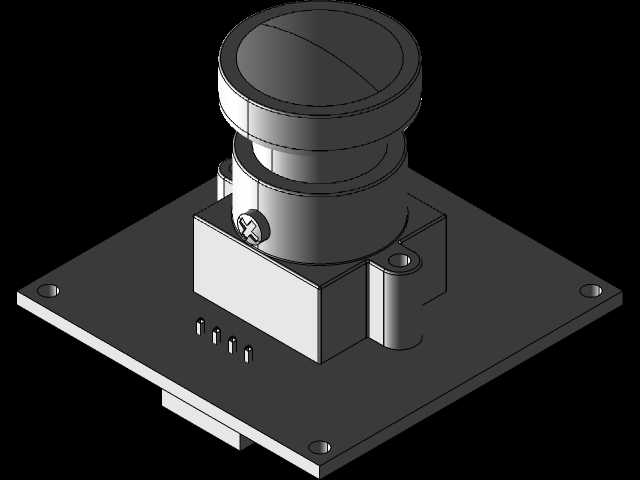

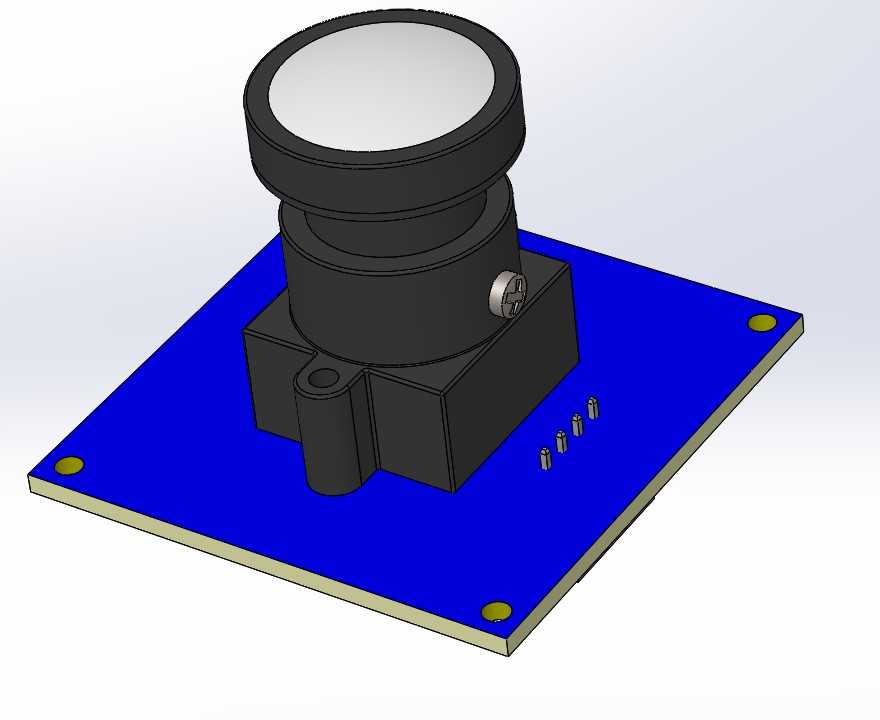

　　这款USB接口的工业成像模组，核心定位是嵌入式机器视觉场景的图像采集终端，在工业检测、小型设备视觉定位、桌面级扫码识别、教学实验装置的视觉模块搭建中都有广泛适配空间。不同于消费级摄像头的设计逻辑，这款模组从结构层面优先考虑了工业场景下的安装可靠性、成像稳定性以及集成便捷性，整体结构分为镜头组件、基座固定结构、PCB载板三个核心部分，各部分的配合公差经过反复校核，能满足常规工业环境下的长期使用需求。

　　从实际使用场景来看，这类模组常被集成在小型自动化设备的视觉工位，比如桌面型贴装设备的Mark点定位工位、小型传送带的来料检测工位、实验室图像采集实验台的成像端，也可作为嵌入式扫码设备的成像核心，替代传统的固定式扫码枪完成动态条码识别。因为采用USB直连的供电与数据传输方案，不需要额外配置采集卡与独立供电线路，在空间紧凑的小型设备内部集成时，能大幅减少布线复杂度，降低设备整体的结构设计难度。

　　镜头部分采用多层堆叠的镜筒结构，镜筒外壁做了防滑滚花处理，方便手动调整焦距时的施力操作，镜筒侧面预留了紧定螺丝安装位，焦距调整完成后可以通过M2规格的内六角紧定螺丝锁定镜筒位置，避免设备运行过程中因为振动导致焦距偏移，出现成像模糊的问题。镜筒前端预留了标准滤光片安装槽，可以根据使用场景搭配不同波段的滤光片，比如在红外补光的检测场景下搭配红外通过滤光片，减少环境可见光对成像质量的干扰，在强光环境下搭配偏光滤光片消除金属、玻璃表面的反光影响。镜头的成像靶面匹配1200万像素的感光芯片，全局快门的成像方案能避免拍摄运动物体时出现的拖影问题，对于流水线动态来料检测、快速运动部件的定位场景适配性更强。

　　基座部分是连接镜头与PCB载板的核心结构件，采用工程塑料一体注塑成型，既保证了结构强度，又能控制整体重量，减少对PCB载板的承重压力。基座侧面设计了圆柱形的定位凸台，凸台中心预留了安装孔，可以搭配定位销完成镜头与感光芯片的同轴度校准，校准完成后通过基座底部的四个固定柱与PCB板上的定位孔过盈配合，再通过焊点或者热熔工艺完成固定，保证镜头光轴与感光芯片中心的重合度控制在0.1mm以内，避免出现成像边缘分辨率不均、画面暗角偏移的问题。基座与镜筒的配合采用细牙螺纹结构，螺纹导程设计为0.5mm，调整焦距时的转动手感均匀，不会出现卡顿或者旷量过大的问题，能实现焦距的精细调整。

　　PCB载板采用标准的方形板型设计，四个角位置预留了直径3mm的安装孔，安装孔中心距为32mm，匹配行业通用的小型相机模组安装孔位标准，可以直接通过铜柱固定在设备的安装支架上，不需要额外设计定制转接板。载板边缘布置了4Pin的排针接口，除了USB数据传输的引脚外，还预留了外部触发输入引脚，可以对接设备的PLC触发信号，当设备运行到指定工位时输出触发信号，控制相机完成同步拍摄，避免出现拍摄时机与设备动作不同步的问题。载板上的感光芯片位置做了沉台设计，能减少环境杂光从基座与PCB的缝隙处进入感光区域，避免成像画面出现眩光、鬼影的问题，载板上的主要元器件都布置在镜头基座的外侧区域，不会被基座遮挡，方便后期的维修与元器件更换。

　　安装边界方面，整个模组的总高度控制在28mm以内，载板外形尺寸为42mm×42mm，在设备内部预留安装空间时，只需要在载板安装面预留45mm×45mm的平面区域，镜头前方预留10mm以上的无遮挡空间，就能满足安装与焦距调整的操作需求。镜头的视场角为72度，在工作距离100mm时，成像视野范围约为120mm×90mm，选型时可以根据需要拍摄的视野大小调整安装距离，不需要额外更换镜头就能覆盖大部分小型检测工位的视野需求。结构设计时充分考虑了量产装配的工艺性，所有零部件都不需要特殊的定制加工工艺，镜筒、基座都可以采用常规的注塑工艺生产，PCB板采用常规的FR-4板材加工，整体装配流程简单，不需要复杂的专用工装，工人只需要按照定位结构依次装配镜筒、基座、PCB板，完成紧定螺丝锁定与焊接工序就能完成成品组装，能有效控制量产时的装配成本与生产效率。

　　在长期使用的可靠性设计上，镜筒与基座的配合位置预留了微量的密封胶槽，装配时可以在胶槽内填充少量的硅橡胶，实现镜筒与基座之间的密封，避免工业环境中的粉尘、水汽进入镜筒内部污染镜片，减少后期的维护清洁频率。PCB板表面做了喷锡处理，焊盘位置做了加厚处理，能适应常规工业环境下的温湿度变化，不会因为长期使用出现焊盘氧化、接触不良的问题。整个模组的重量控制在25g以内，即使安装在小型运动机构上，也不会因为自身重量过大导致运动机构负载过高，影响设备的运行速度与定位精度。
